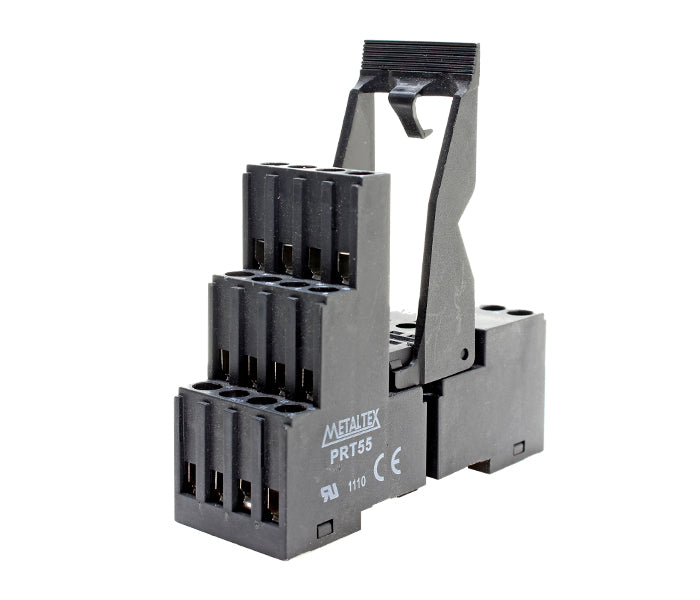

Soquete PRT55
CÓD: PRT55
Descrição
Descrição
O soquete PRT55 é uma base robusta para relés TNA e MSO, oferecendo conexões por parafuso e montagem em trilho DIN. Com excelente isolação e organização dos terminais, facilita a separação entre comando e potência no painel. Acompanha clipe de retenção e permite uso de módulos de proteção.
- Para uso com os relés TNA e MSO de 8 terminais (DPDT – 10A) ou 14 terminais (4PDT – 5A)
- Conexão por parafuso e montagem em trilho DIN ou parafusos
Especificações Gerais
Especificações Gerais
| Tensão nominal | 300 VCA / VCC |
| Corrente nominal | 10 A (por polo) |
| Tensão de isolação (mín.) | 2500 VCA |
| Grau de proteção | IP20 |
| Temperatura operacional | -40 ~ +85 °C |
| Comprimento de desnudamento do cabo | 8 mm |
| Bitola máxima de cabos aplicável | 2x1,5 ou 1x2,5 mm² (fio rígido ou flexível) |
| Material da carcaça | PA6 + GF (V0) |
| Material dos parafusos combi M3 e das gaiolas | Aço carbono niquelado |
| Torque de aperto | 0,5 Nm |
| Peso unitário | 77g |
