Soquete PRT8
CÓD: PRT8M-5
Descrição
Descrição
O soquete PRT8 é uma base estreita e versátil para relés eletromecânicos ou de estado sólido. Com montagem em trilho DIN e circuito de proteção integrado, oferece segurança e praticidade.
- Para uso com os relés eletromecânicos (JZ/JS/JZD) e de estado sólido (JZA/JZC)
- Com montagem em trilho DIN
Selecione as opções abaixo
Lista de códigos
Lista de códigos
| Código | Descrição |
|---|---|

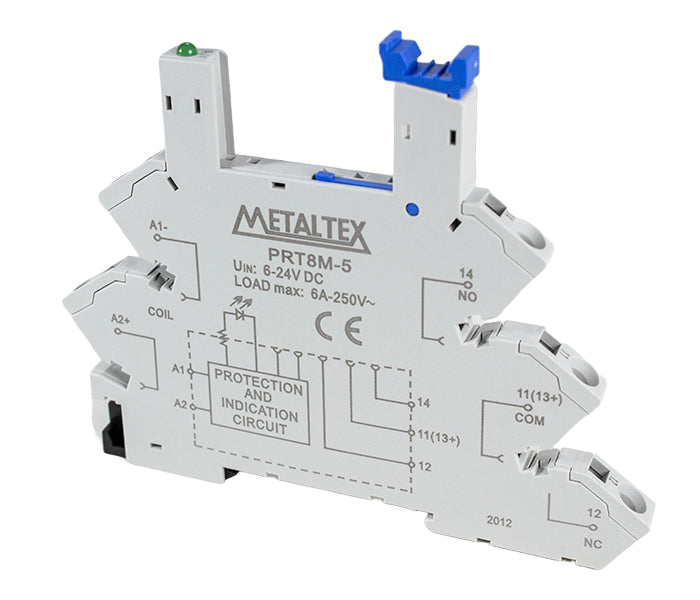

| PRT8M-5 | Mola / 6~24VCC / JZ/JZS/JZD/JZA/JZC |

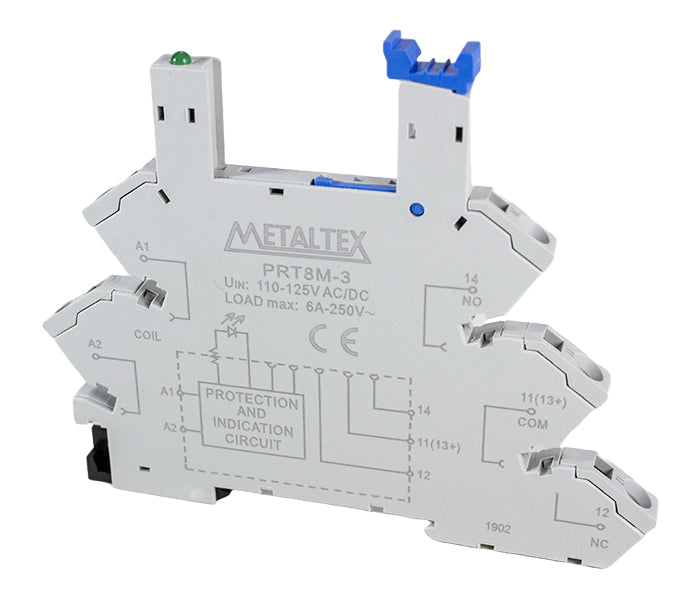

| PRT8M-3 | Mola / 110~125VCA/VCC / JZ/JZS/JZD |

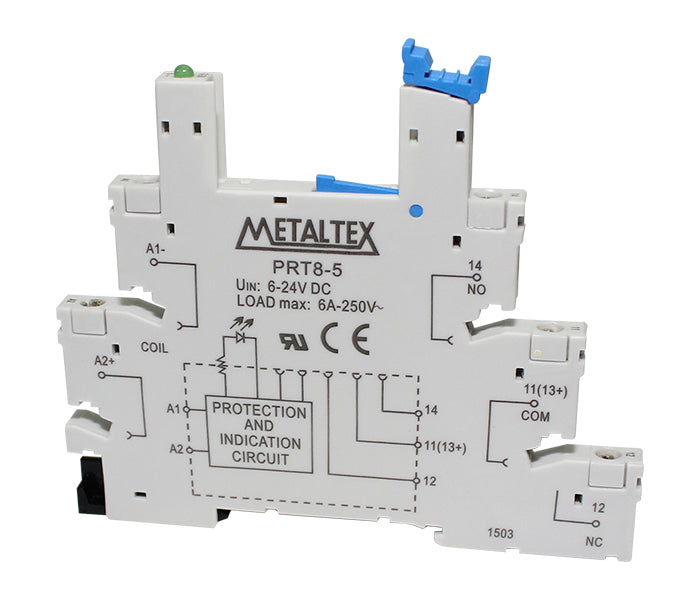

| PRT8-5 | Parafuso / 6~24VCC / JZ/JZS/JZD/JZA/JZC |

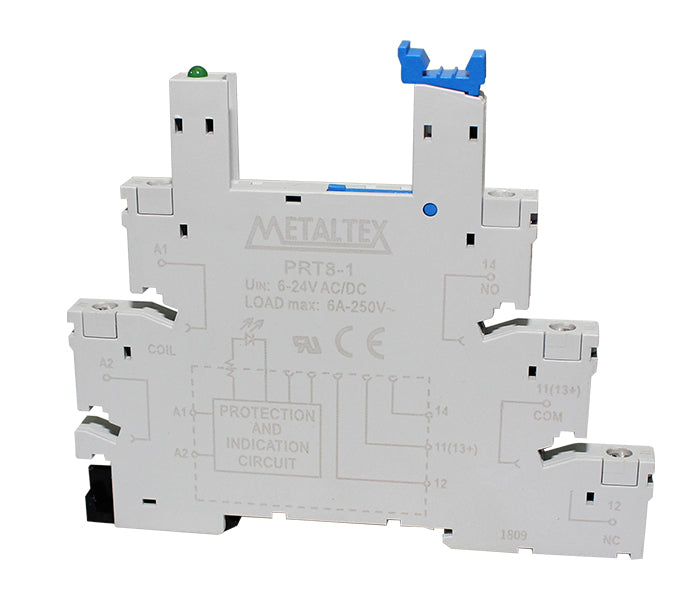

| PRT8-1 | Parafuso / 12~24VCA/VCC / JZ/JZS/JZD |

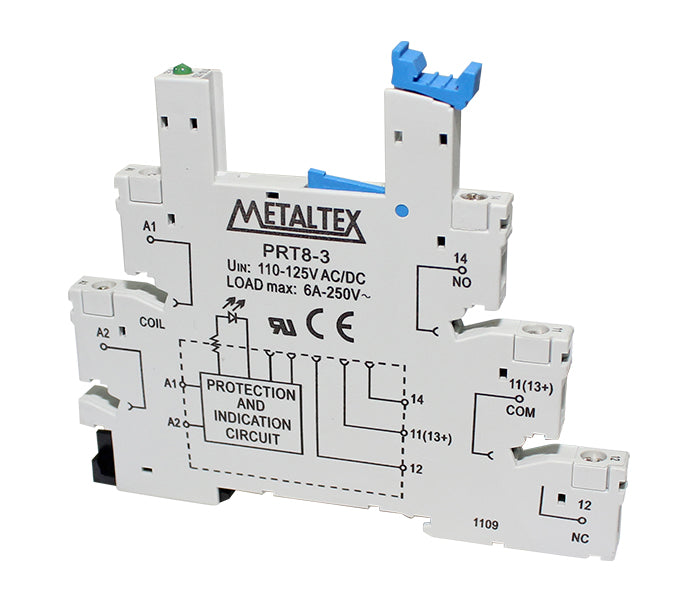

| PRT8-3 | Parafuso / 110~125VCA/VCC / JZ/JZS/JZD |

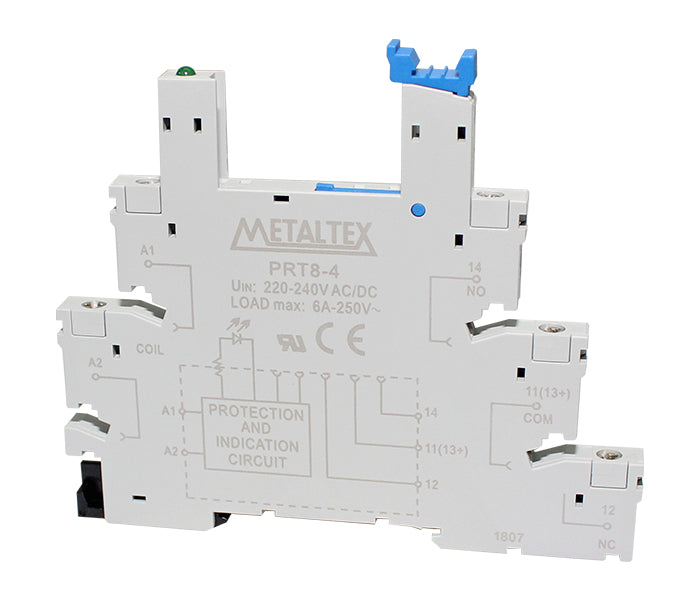

| PRT8-4 | Parafuso / 220~240VCA/VCC / JZ/JZS/JZD |
| PRT8-P5 | Push-in / 6~24VCC / JZ/JZS/JZD/JZA/JZC |

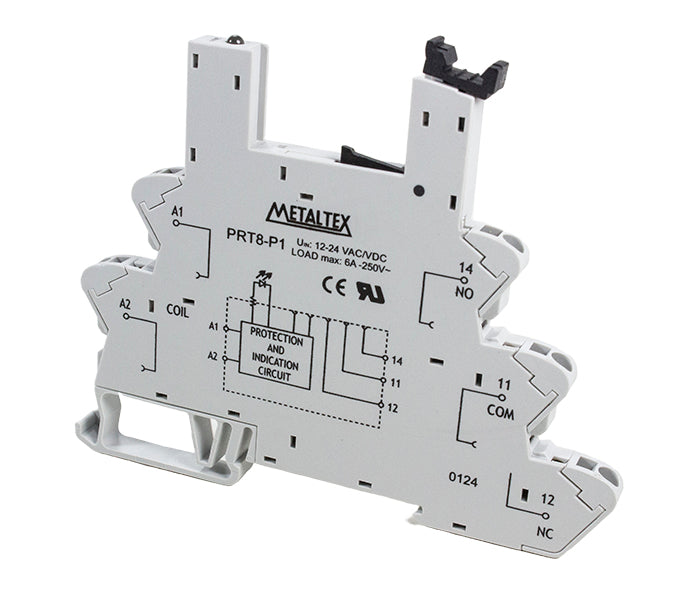

| PRT8-P1 | Push-in / 12~24VCA/VCC / JZ/JZS/JZD |

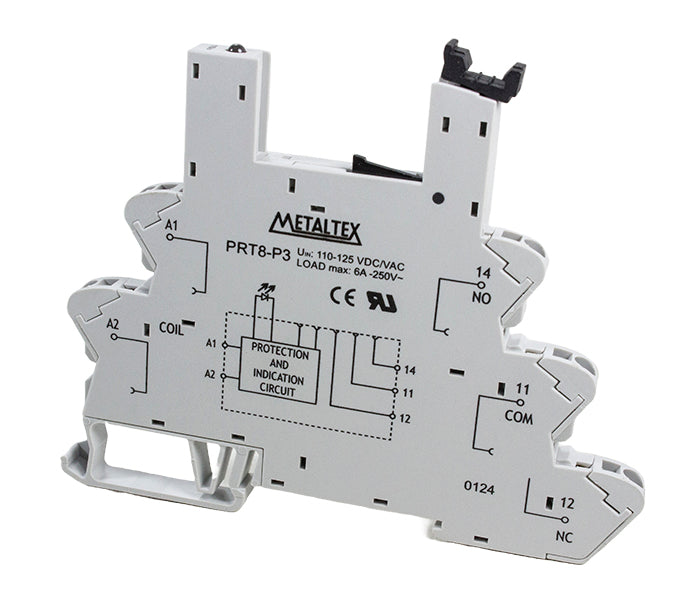

| PRT8-P3 | Push-in / 110~125VCA/VCC / JZ/JZS/JZD |

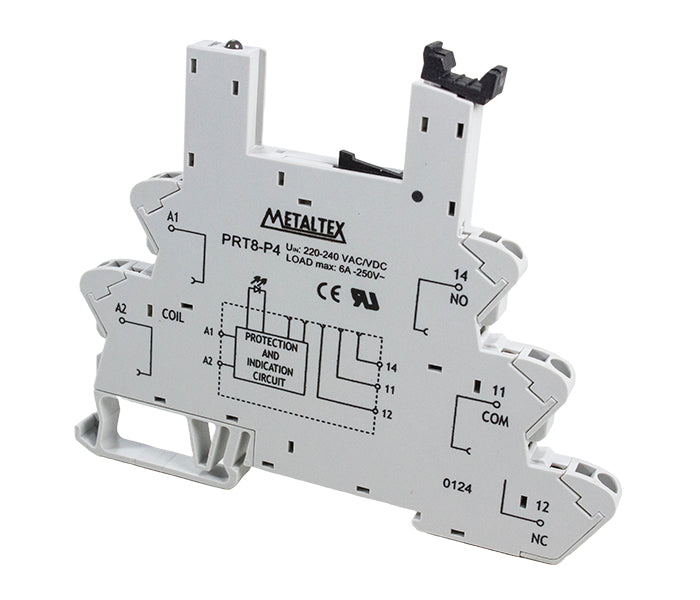

| PRT8-P4 | Push-in / 220~240VCA/VCC / JZ/JZS/JZD |
Especificações Gerais
Especificações Gerais
| Tensão nominal | 250 VCA/VCC |
| Corrente nominal | 6 A |
| Tensão de isolação (mín.) | 4000 VCA |
| Grau de proteção | IP20 |
| Temperatura operacional | PRT8-1 e PRT8-5: -40 ~ +70 °C PRT8-3 e PRT8-4: -40 ~ +55 °C |
| Comprimento de desnudamento do cabo | 7 mm |
| Bitola máxima de cabos aplicável | 1x2,5 mm² (fio rígido ou flexível) |
| Material da carcaça | PA6 + GF (V0) |
| Material das lâminas/contatos | Latão niquelado |
| Material dos parafusos combi M3 e das gaiolas | Aço carbono niquelado |
| Torque de aperto | 0.5 Nm |
| Peso unitário | 27g |

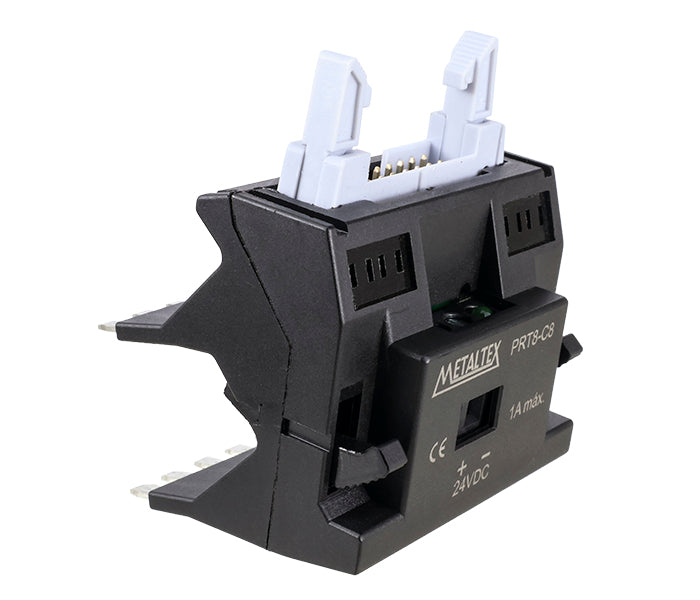

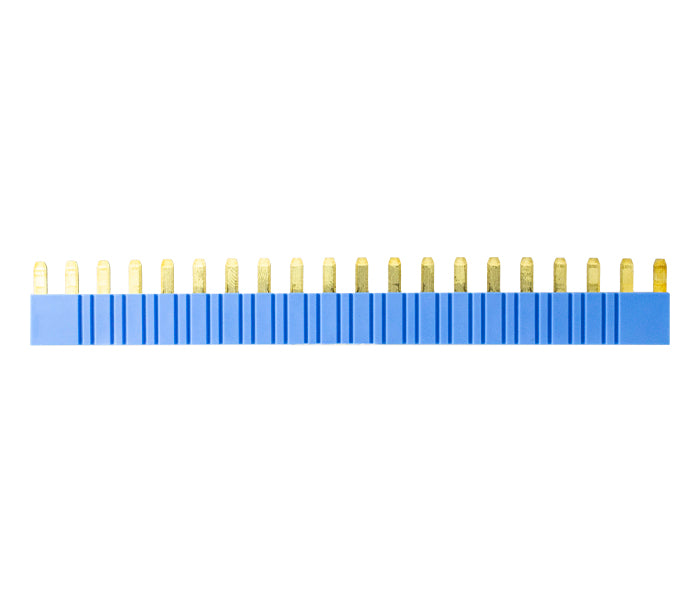

Acessórios
Compare com as linhas
| Descrição |
O soquete PRT8 é uma base estreita e versátil para relés eletromecânicos ou de estado sólido. Com montagem em trilho DIN e circuito de proteção integrado, oferece segurança e praticidade. Para uso com os relés eletromecânicos (JZ/JS/JZD) e de estado sólido (JZA/JZC) Com montagem em trilho DIN |
O soquete ME-CI é um suporte compacto para relé tipo ME, projetado para montagem em circuito impresso. Possui 4 pinos e dimensões precisas, garantindo encaixe confiável em aplicações eletrônicas. Compatível com relé tipo ME Montagem direta em PCB (circuito impresso) 4 pinos de conexão |
O soquete MSOT é uma base versátil para relés das linhas TN, TNA e MSO, oferecendo opções de 8 ou 14 pinos. Com terminais para solda de fio, facilita a instalação em diversos projetos elétricos. Para uso com os relés TNA, TN e MSO Possui opções de 8 e 14 pinos com terminais para solda fio |
O soquete JXA1‑CI é um componente compacto e confiável para montagem de relés em placas eletrônicas. Compatível com os modelos JXA1, JXE1R e JSC, oferece instalação simples e segura. Para uso com os relés JXA1, JXE1R e JSC Possui 5 pinos para instalação direta em circuito impresso |
O soquete Metaltex JX12 é uma solução prática e confiável para montagem de relés em placas eletrônicas. Compatível com diversos modelos da linha JX, oferece instalação segura e robusta. Para uso com os relés JXD, JX2, JXE2 e JXE1RP Possui 8 pinos para instalação direta em circuito impresso |
Os soquetes PRs são bases industriais robustas para relés, com opções de 8 ou 12 pinos e montagem por parafusos ou trilho DIN. Compatíveis com diversas linhas de relés, oferecem praticidade e segurança na instalação. Para uso com os relés CCNL, CPE, CTA, CTAD, CTAM, CTF e OP Possui opções de 8 e 12 pinos com montagem e trilho DIN |
O soquete PRT4 é uma base robusta e versátil para relés EO, oferecendo 14 pinos e opções de montagem por parafusos ou trilho DIN. Aceita presilha de fixação (vendida separadamente). Para uso com o relé EO Estrutura com 14 terminais com opção de montagem em trilho DIN ou parafusos |
O soquete PRT5 é uma base robusta para relés TNA, TN e MSO, oferecendo conexões por parafuso e montagem em trilho DIN ou por fixação direta. Clipe de retenção metálico vendido separadamente. Para uso com os relés TNA, TN e MSO Possui terminais de conexão por parafuso com opção de montagem em trilho DIN ou parafusos |
O soquete PRT55 é uma base robusta para relés TNA e MSO, oferecendo conexões por parafuso e montagem em trilho DIN. Com excelente isolação e organização dos terminais, facilita a separação entre comando e potência no painel. Acompanha clipe de retenção e permite uso de módulos de proteção. Para uso com os relés TNA e MSO de 8 terminais (DPDT – 10A) ou 14 terminais (4PDT – 5A) Conexão por parafus… |
O soquete PRT55M é uma base moderna com terminais de conexão a mola, ideal para relés TNA, TN e MSO. Sua montagem em trilho DIN e a separação entre cabos de comando e potência facilitam a organização do painel. Com construção robusta e clipe de retenção incluído. Para uso com os relés TNA, TN e MSO de 2 e 4 contatos reversíveis Conexão por mola e montagem em trilho DIN |
O soquete PRT55P é uma base avançada para relés TNA e MSO, com conexão push‑in que agiliza a montagem e dispensa ferramentas. Oferece alta isolação, montagem em trilho DIN e separação entre circuitos de comando e potência. Suporta relés de 8 terminais (DPDT – 10A) ou 14 terminais (4PDT – 5A) Conexão tipo push‑in com montagem em trilho DIN |
O soquete PRT7‑2A é uma base resistente e prática para relés MSR, oferecendo 8 pinos e montagem em trilho DIN ou por parafusos. Sua construção em caixa alta e presilha inclusa garantem estabilidade e segurança. Para uso com o relé MSR Opção de 8 terminais com montagem em trilho DIN ou parafusos |
O soquete PRT7M‑2B é uma base moderna com conexão por mola, ideal para relés JX2, JXD, JXE2 e JXE1RP. Oferece montagem em trilho DIN e separação entre circuitos de comando e potência, garantindo segurança e organização. Para uso com os relés JX2, JXD, JXE2 e JXE1RP Opção de 8 terminais com montagem em trilho DIN |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Para rele | — | — | TNA/TN/MSO | — | — | — | — | — | TNA/MSO | TNA/TN/MSO | — | MSR/JXH | — |
