Relés Reed para Alta Tensão
CÓD: RA1NAC2
Descrição
Descrição
O relé RA é um relé reed de alta tensão, robusto e confiável, desenvolvido para aplicações industriais e médicas. Com isolação de 10KVDC e contatos de tungstênio, oferece desempenho seguro e duradouro. Sua construção selada e resistência a impactos garantem operação estável mesmo em condições extremas.
- Comutação de até 5000VCC ou 3500VCA
- Corrente máxima de 3A
- Tensão de 12VCC e 24VCC
Selecione as opções abaixo
Lista de códigos
Lista de códigos
| Código | Descrição |
|---|---|

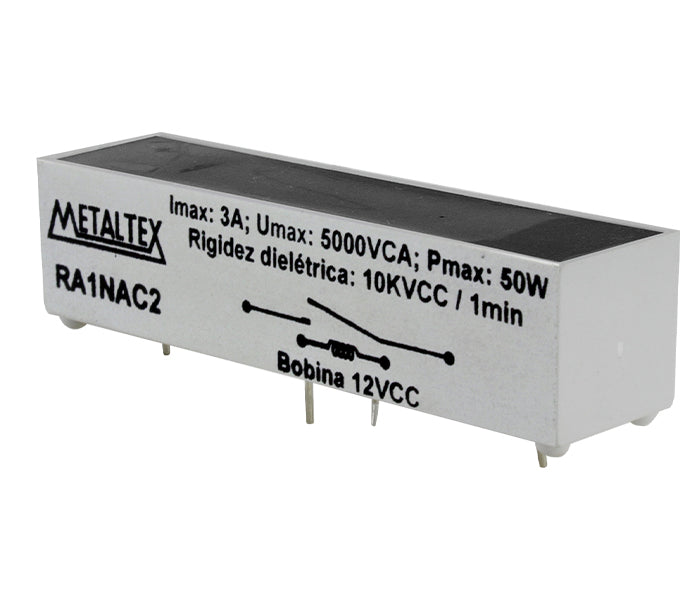

| RA1NAC2 | 12VCC / 1NA |

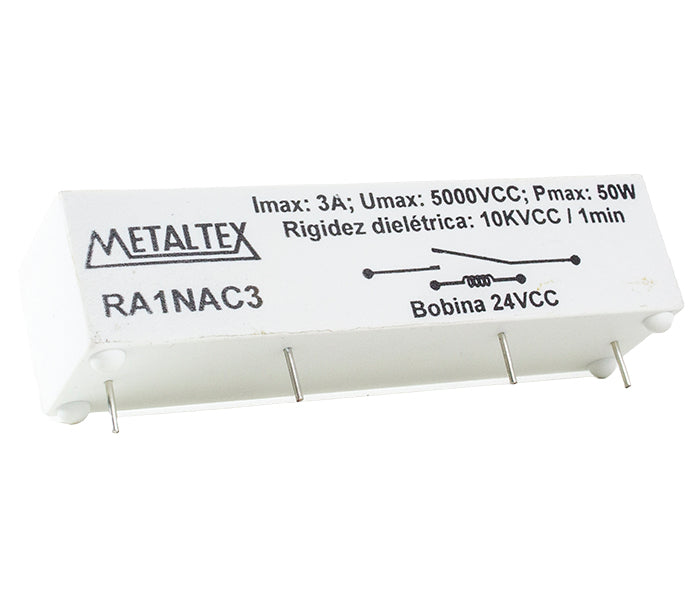

| RA1NAC3 | 24VCC / 1NA |

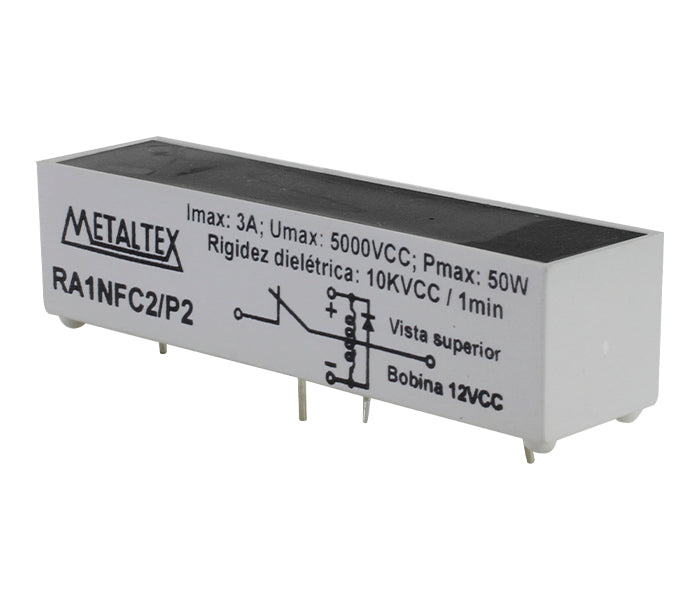

| RA1NFC2 | 12VCC / 1NF |
| RA1NFC3 | 24VCC / 1NF |
Especificações Gerais
Especificações Gerais
| Tempo de operação | 3ms |
| Tempo de desoperação | 1,5ms |
| Resistência de isolação | 10¹⁰Ω (100 VCC/VDC; 40% RH) |
| Rigidez dielétrica entre contatos abertos e entre bobina e contato | 10KVCC/VDC 1 minuto |
| Temperatura de armazenamento | -35 ~ 100°C |
| Temperatura operacional | -20 ~ 85°C |
| Temperatura de solda | 270°C máx; 10 seg. máx (solda por onda) |
| Resistência à vibração | 20 G's ~ 000 Hz |
| Resistência ao impacto | 50 G's |
| Peso | 38g |
