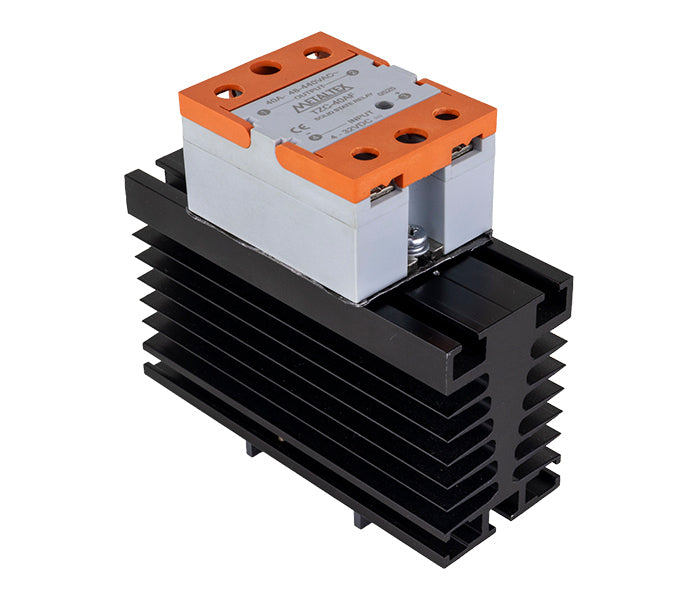

Relé de Estado Sólido TZC-F com Dissipador
CÓD: TZC-25AF/DT
Descrição
Descrição
Os conjuntos TZC-25AF/DT e TZC-40AF/DT são relés de estado sólido montados com dissipador de calor, fornecidos prontos para uso e desenvolvidos para aplicações de chaveamento de cargas em sistemas de automação e controle industrial. Possuem entrada de controle de 3 a 32 VCC e saída para cargas de 48 a 440 VCA, com capacidade de 25 A ou 40 A, respectivamente. O conjunto conta com suporte para fixação em trilho DIN e interface térmica com almofada térmica, proporcionando praticidade na instalação e adequada dissipação de calor.
- Corrente de saída: 25 A ou 40 A
- Saída de carga: 48 a 440 VCA
- Entrada de controle: 3 a 32 VCC
- Fixação: Suporte para trilho DIN
Selecione as opções abaixo
Lista de códigos
Lista de códigos
| Código | Descrição |
|---|---|
| TZC-25AF/DT | 25A |
| TZC-40AF/DT | 40A |
Especificações Gerais
Especificações Gerais
| Código | TZC-25AF/DT | TZC-40AF/DT |
| Entrada (controle) | 4 ~ 32 VCC | |
| Saída (carga) | 25A @ 48~440 VCA | 40A @ 48~440 VCA |
| Método de fixação | Em trilho DIN, por suporte integrado | |
| Dimensões (C x L x A) | 110,0 x 45,5 x 102,5mm | |
| Peso unitário | 435g | |
| Resistência térmica | 1,82 °C/W | |
| Interface térmica | Almofada térmica TSP-1 | |
Compare com as linhas
| Descrição |
Os conjuntos TZC-25AF/DT e TZC-40AF/DT são relés de estado sólido montados com dissipador de calor, fornecidos prontos para uso e desenvolvidos para aplicações de chaveamento de cargas em sistemas de automação e controle industrial. Possuem entrada de controle de 3 a 32 VCC e saída para cargas de 48 a 440 VCA, com capacidade de 25 A ou 40 A, respectivamente. O conjunto conta com suporte para fixa…
|
Os conjuntos TZC-60AF/DT+V, TZC-80AF/DT+V e TZC-100AF/DT+V são relés de estado sólido com dissipador de calor e ventilação forçada, desenvolvidos para aplicações de chaveamento de cargas em sistemas de automação e controle industrial. Possuem entrada de controle de 4 a 32 VCC e permitem o acionamento de cargas de até 100 A, com tensão de saída de até 530 VCA, conforme o modelo. O conjunto conta c…
|
O relé de estado sólido TZC-F oferece robustez e segurança para controle de cargas industriais. Com saída TRIAC ou SCR, comutação no zero-cross e encapsulamento em resina epóxi, garantem alta durabilidade. O design com tampas articuladas e proteção IP20 assegura instalação prática e segura em diferentes aplicações. Comutação no zero-cross Saída TRIAC ou SCR Alta isolação elétrica: optoisolamento… |
|---|
