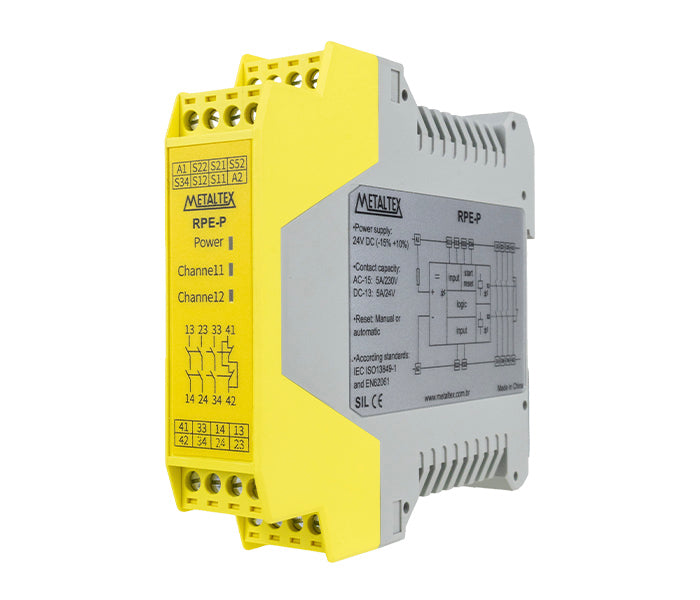

Relé de Segurança Parada de Emergência RPE-P
CÓD: RPE-P
Descrição
Descrição
O Relé de Segurança RPE-P é desenvolvido para o monitoramento seguro de dispositivos de parada de emergência e componentes de segurança, como botões de emergência, cortinas de luz, chaves de intertravamento e sensores magnéticos. Possui canal duplo com redundância, monitoramento de curto-circuito e rearme monitorado, atendendo aos requisitos de segurança Categoria 4, PL e e SIL 3.
- Categoria 4, PL e / SIL 3
- Canal duplo com redundância
- Monitoramento de curto-circuitos
- Rearme manual ou automático
Especificações Gerais
Especificações Gerais
| Modelo | RPE-P |
| Função | Controle de parada de emergência |
| Tensão de alimentação | 24 VCC |
| Faixa de tensão de operação | 85% a 110% |
| Consumo de potência | < 3 W |
| Entrada | Canal Duplo |
| Contatos de segurança | 3 NA (13-14 / 23-24 / 33-34) |
| Contato auxiliar | 1 NF (41-42) |
| Capacidade dos contatos | AC15: 5 A / 250 VCA DC13: 6 A / 24 VCC |
| Resistência de contato | ≤ 100 mΩ |
| Exibição de status | 3 LEDs verdes |
| Vida útil | 10.000.000 de operações |
| Corrente térmica nominal | 5 A |
| Proteção contra curto circuito | 6 A rápido ou 4 A lento |
| Tempo de resposta (máximo) | 10 ms |
| Detecção de conexão cruzada | Sim |
| Cobertura de diagnóstico (DC) | 99% (Alta) |
| Probabilidade de falha perigosa por hora (PFHd) | 2,80 × 10⁻¹⁰ 1/h |
| Categoria de parada | CAT0 |
| Classificação de segurança | Categoria 4 / PLe / SIL 3 |
| Certificações externas | CE / ISO / SIL3 / PLe |
| Normas de Referência/Conformidade | BS EN 62061: 2015, ISO 13849-1: 2015, ISO13849-2: 2012 |
| Nível de integridade de segurança (SIL) | SIL 3 (de acordo com BS EN 62061: 2015) |
| Nível de desempenho (PL) | PLe (de acordo com ISO 13849-1: 2015) |
