Chave Gangorra RS com Capa de Silicone

CÓD: RS-201-1C-G-24V

Descrição

Chaves gangorra da linha RS, ideais para acionamento elétrico em equipamentos e painéis. Disponíveis em versões iluminadas e não iluminadas, oferecem operação prática, boa visibilidade e confiabilidade em diversas aplicações.

Disponíveis com 2 ou 3 posições (ON-OFF / ON-OFF-ON)
Opções com iluminação para melhor identificação do estado
Modelos para diferentes tensões (220 VCA e 24 VCA/VCC)

Selecione as opções abaixo

Lista de códigos

Código	Descrição
RS-201-1C-G-24V	24VCA/VCC / Verde Iluminado / 2NA · 2 Posições On-Off

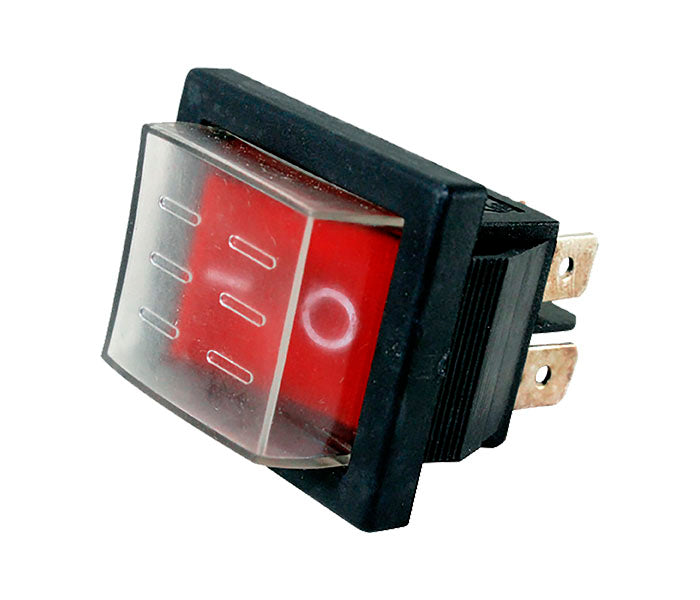

RS-201-1C-R-24V	24VCA/VCC / Vermelho Iluminado / 2NA · 2 Posições On-Off

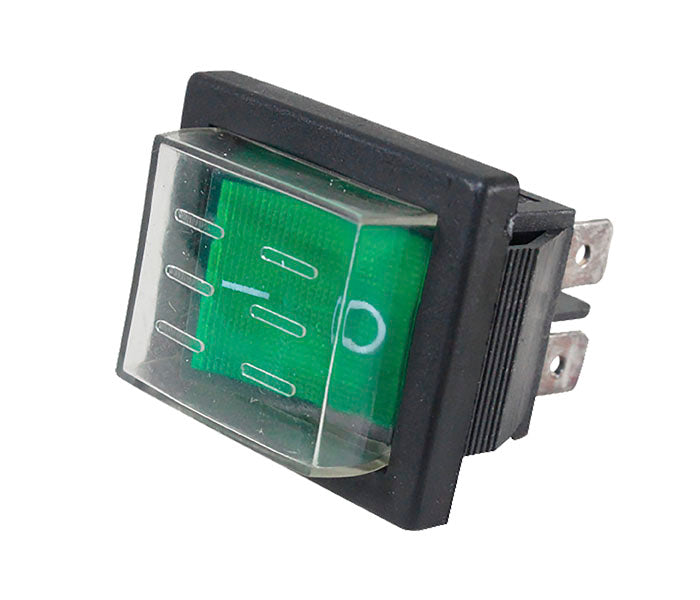

RS-201-1C-G 220V	220VCA / Verde Iluminado / 2NA · 2 Posições On-Off
RS-201-1C-R 220V	220VCA / Vermelho Iluminado / 2NA · 2 Posições On-Off

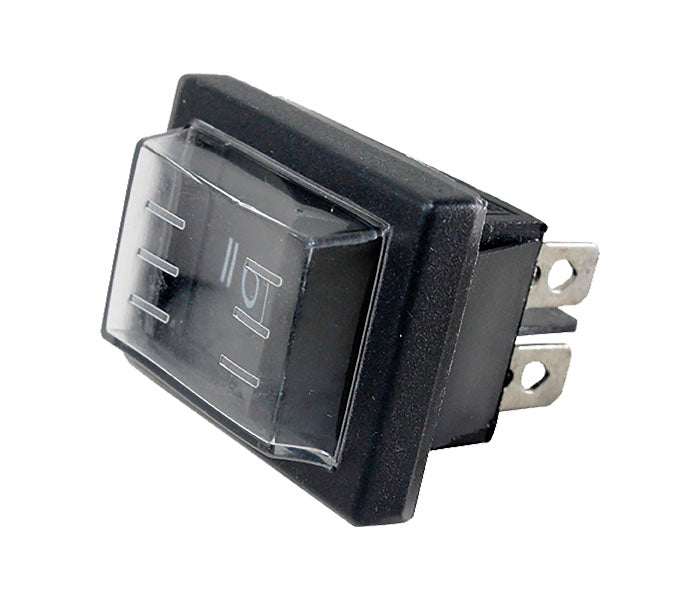

RS-203-1C-B	Sem tensão / Preto / 4NA · 3 Posições On-Off-On

Especificações Gerais

Tipo	RS-201-1C-G 220V	RS-201-1C-G-24V	RS-201-1C-R 220V	RS-201-1C-R-24V	RS-203-1C-B
Modo de operação			ON-OFF		ON-OFF-ON
Tensão de alimentação	220VCA/VAC	24VCC/VCA/VDC/VAC	220VCA/VAC	24VCC/VCA/VDC/VAC	—
Resistência de contato inicial	35mΩ máx.
Vida elétrica	10.000 operações mín.
Resistência de isolação	100MΩ mín. (500VCC/VDC)
Rigidez dielétrica	1500VCA (1 minuto)
Temperatura de operação	-25 ~ 85°C
Arranjo dos contatos	2NA/DPST-NO	2NA/DPST-NO	2NA/DPST-NO	2NA/DPST-NO	4NA/4PST-NO
Capacidade dos contatos	16A-125~250VCA (carga resistiva)
Cor	Verde Iluminada	Verde Iluminada	Vermelho Iluminada	Vermelho Iluminada	Preto
Função			Alternado	Alternado	—
