Transformador de Corrente TC

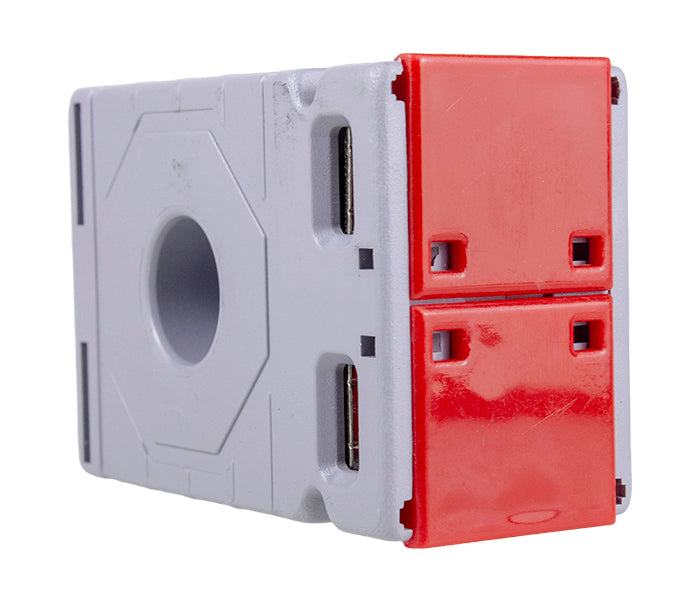

CÓD: TC1-30/5A
Descrição
Descrição
Os transformadores de corrente da linha TC são dispositivos utilizados para medição e monitoramento de corrente elétrica em sistemas industriais. Eles reduzem a corrente do circuito principal para um valor seguro e proporcional, permitindo a conexão com instrumentos de medição, relés de proteção e sistemas de automação.
- Corrente primária de 30A até 1500A com saída padrão de 5A para medição
- Três opções de montagem: trilho DIN, painel ou barramento
- Proteção com tampa articulada nos terminais (IP20) para maior segurança
- Alta precisão e conformidade com normas IEC para aplicações industriais
Selecione as opções abaixo
Lista de códigos
Lista de códigos
| Código | Descrição |
|---|---|
| TC1-30/5A | Painel / 0-30A/0-5A |
| TC1-40/5A | Painel / 0-40A/0-5A |
| TC1-50/5A | Painel / 0-50A/0-5A |
| TC1-60/5A | Painel / 0-60A/0-5A |
| TC1-75/5A | Painel / 0-75A/0-5A |
| TC1-100/5A | Painel / 0-100A/0-5A |

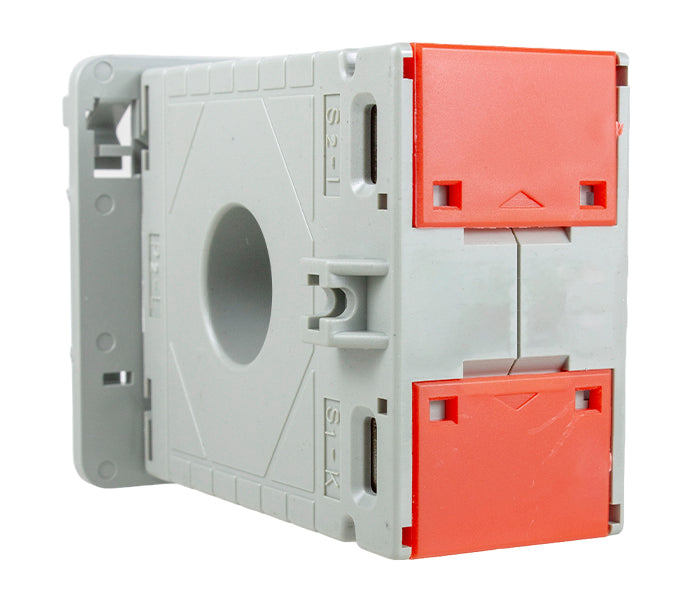

| TC2-150/5A | Painel / Trilho DIN / 0-150A/0-5A |
| TC2-200/5A | Painel / Trilho DIN / 0-200A/0-5A |

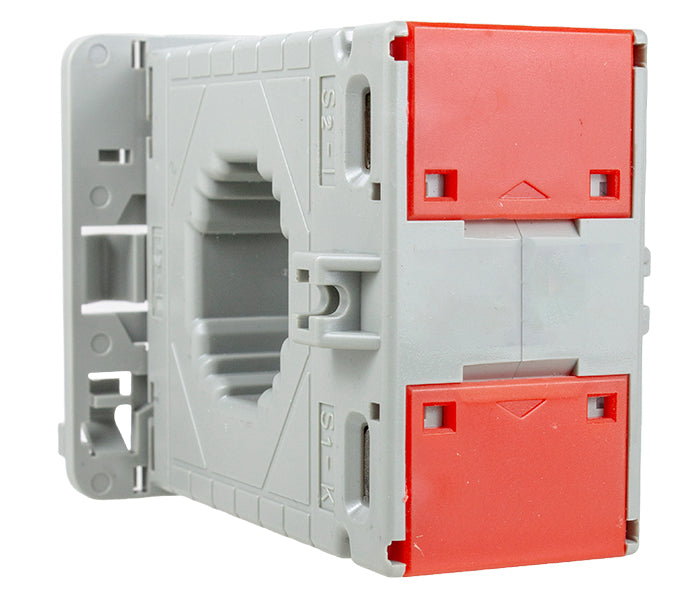

| TC3-50/5A | Painel / Trilho DIN / Barramento / 0-50A/0-5A |
| TC3-60/5A | Painel / Trilho DIN / Barramento / 0-60A/0-5A |
| TC3-75/5A | Painel / Trilho DIN / Barramento / 0-75A/0-5A |
| TC3-100/5A | Painel / Trilho DIN / Barramento / 0-100A/0-5A |
| TC3-150/5A | Painel / Trilho DIN / Barramento / 0-150A/0-5A |
| TC3-200/5A | Painel / Trilho DIN / Barramento / 0-200A/0-5A |
| TC3-250/5A | Painel / Trilho DIN / Barramento / 0-250A/0-5A |
| TC3-300/5A | Painel / Trilho DIN / Barramento / 0-300A/0-5A |

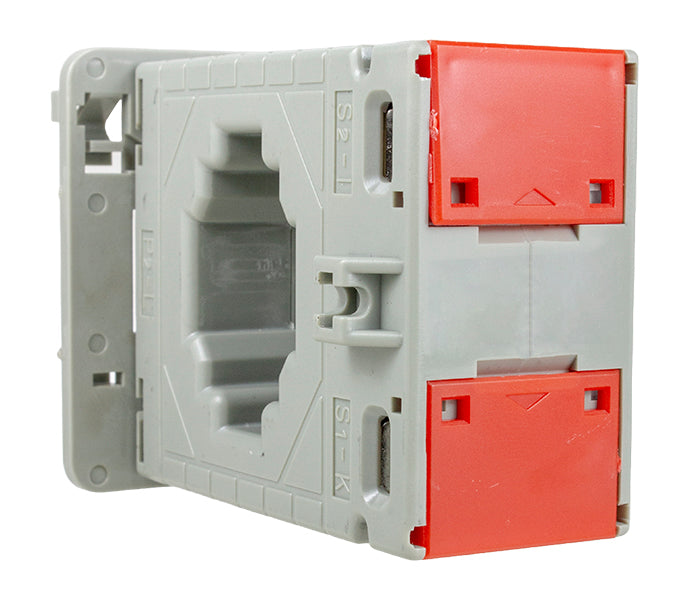

| TC4-400/5A | Painel / Trilho DIN / Barramento / 0-400A/0-5A |
| TC4-500/5A | Painel / Trilho DIN / Barramento / 0-500A/0-5A |
| TC4-600/5A | Painel / Trilho DIN / Barramento / 0-600A/0-5A |

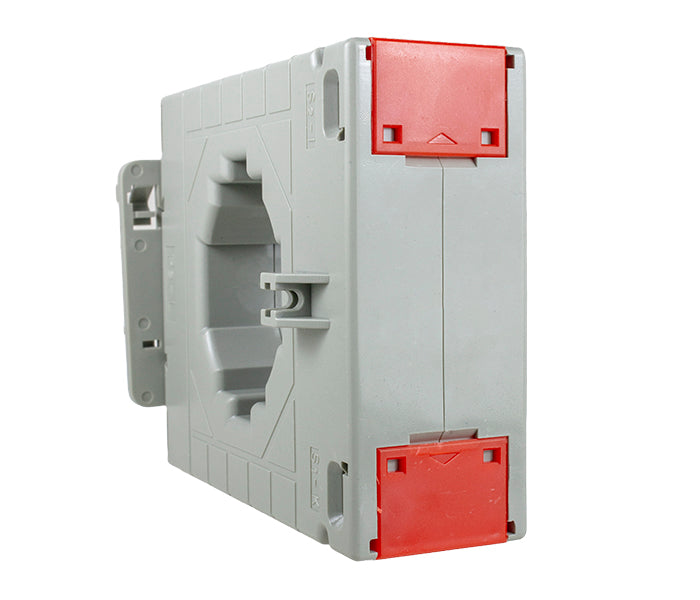

| TC5-750/5A | Painel / Trilho DIN / Barramento / 0-750A/0-5A |
| TC5-800/5A | Painel / Trilho DIN / Barramento / 0-800A/0-5A |
| TC5-1000/5A | Painel / Trilho DIN / Barramento / 0-1000A/0-5A |
| TC5-1200/5A | Painel / Trilho DIN / Barramento / 0-1200A/0-5A |
| TC5-1500/5A | Painel / Trilho DIN / Barramento / 0-1500A/0-5A |
Especificações Gerais
Especificações Gerais
| Modelo | Corrente primário / Corrente secundário (Ip/Is) | Carga (VA) | Classe | Opções de montagem |
|---|---|---|---|---|
| TC1-30/5A | 30/5A | 1 | 3 | Painel |
| TC1-40/5A | 40/5A | 1 | 1 | Painel |
| TC1-50/5A | 50/5A | 1 | 1 | Painel |
| TC1-60/5A | 60/5A | 1 | 1 | Painel |
| TC1-75/5A | 75/5A | 1,5 | 1 | Painel |
| TC1-100/5A | 100/5A | 1,5 | 0,5 | Painel |
| TC2-150/5A | 150/5A | 1,5 | 0,5 | Painel ou trilho DIN |
| TC2-200/5A | 200/5A | 2,5 | 0,5 | Painel ou trilho DIN |
| TC3-50/5A | 50/5A | 2,5 | 1 | Painel, trilho DIN ou barramento |
| TC3-60/5A | 60/5A | 2,5 | 1 | Painel, trilho DIN ou barramento |
| TC3-75/5A | 75/5A | 1,5 | 1 | Painel, trilho DIN ou barramento |
| TC3-100/5A | 100/5A | 2,5 | 0,5 | Painel, trilho DIN ou barramento |
| TC3-150/5A | 150/5A | 2,5 | 0,5 | Painel, trilho DIN ou barramento |
| TC3-200/5A | 200/5A | 3,5 | 0,5 | Painel, trilho DIN ou barramento |
| TC3-250/5A | 250/5A | 2,5 | 0,5 | Painel, trilho DIN ou barramento |
| TC3-300/5A | 300/5A | 2,5 | 0,5 | Painel, trilho DIN ou barramento |
| TC4-400/5A | 400/5A | 3 | 0,5 | Painel, trilho DIN ou barramento |
| TC4-500/5A | 500/5A | 3 | 0,5 | Painel, trilho DIN ou barramento |
| TC4-600/5A | 600/5A | 10 | 0,5 | Painel, trilho DIN ou barramento |
| TC5-750/5A | 750/5A | 10 | 0,5 | Painel, trilho DIN ou barramento |
| TC5-800/5A | 800/5A | 10 | 0,5 | Painel, trilho DIN ou barramento |
| TC5-1000/5A | 100/5A | 10 | 0,5 | Painel, trilho DIN ou barramento |
| TC5-1200/5A | 1200/5A | 15 | 0,5 | Painel, trilho DIN ou barramento |
| TC5-1500/5A | 1500/5A | 15 | 0,5 | Painel, trilho DIN ou barramento |
