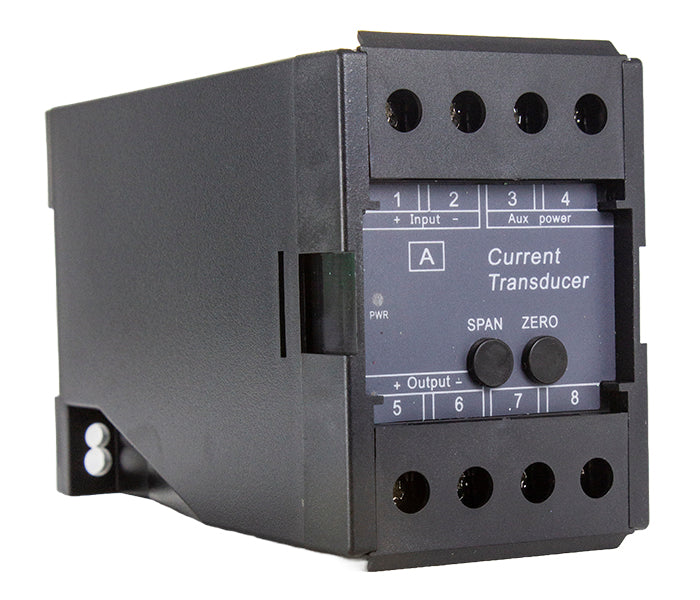

Conversor de Sinal de Corrente CS-C5
CÓD: CS-C5-A420-24
Descrição
Descrição
O conversor de sinal da linha CS-C5 é um dispositivo industrial utilizado para transformar corrente alternada proveniente de transformadores de corrente (TC) em sinal analógico padrão 4–20 mA. Com isolamento elétrico e alta precisão, é ideal para integração com sistemas de automação, CLPs e supervisórios.
- Conversão de corrente AC (0–5A) em sinal analógico 4–20 mA isolado
- Alta precisão de aproximadamente 0,5% e resposta rápida para monitoramento confiável
- Alimentação em 24 VCC e montagem em trilho DIN
- Isolação entre entrada, saída e alimentação
Especificações Gerais
Especificações Gerais
| Entrada | 0-5 A CA / AC | |
| Carga de entrada | Transformador de corrente (TC): ≤ 0,2 VA | |
| Sobregarda permitida | Ix2 (contínuo); Ix10 (10s) ; Ix10 (10s) | |
| Precisão | 0,50% | |
| Tempo de resposta | ≤400 ms | |
| Corrente de saída | 4 ~ 20 mA CC (resistência da carga = 10 VCC / corrente de saída) | |
| Ondulação de saída | ≤ 0,5% do valor pico a pico ≤ 0,5% of peak-to-peak value | |
| Ambiente de trabalho | Temperatura | 0 ~ 50 °C |
| Umidade relativa admissível | ≤ 80% (sem condensação) | |
| Armazenamento | Temperatura | -20 ~ 70 °C |
| Umidade relativa admissível | ≤ 70% (sem condensação) | |
| Tensão de alimentação | 24 VCC / VDC | |
| Isolação | Entrada / saída / fonte de alimentação / invólucro | |
| Consumo | 3 W | |
| Material do invólucro | ABS à prova de fogo Fireproof ABS | |
| Peso | 300 g | |
| Rigidez dielétrica | CA 2 k Vrms / min | |
| Resistência de isolação | CC 500 V > 100 MΩ | |
| Dimensões (CxLxA) | 120 × 55 × 75 mm | |
| Montagem | Trilho DIN 35 mm ou parafuso M5 |
