Botão Antivandalismo AV
CÓD: AV16BA
Descrição
Descrição
A linha AV de botões de comando é composta por modelos compactos e robustos, com opções de contatos NA/NC e operação momentânea ou alternada. Possui alto grau de proteção (IP65), garantindo resistência a poeira e água. Oferece boa durabilidade elétrica e mecânica, adequada para aplicações industriais.
- Opções de contato: 2 REV, 1NA+1NF e 1NA
- Furação de painel: 16 mm, 19 mm e 22 mm
- Modo de operação momentâneo e alternado
- Grau de proteção IP65
Selecione as opções abaixo
Lista de códigos
Lista de códigos
| Código | Descrição |
|---|---|

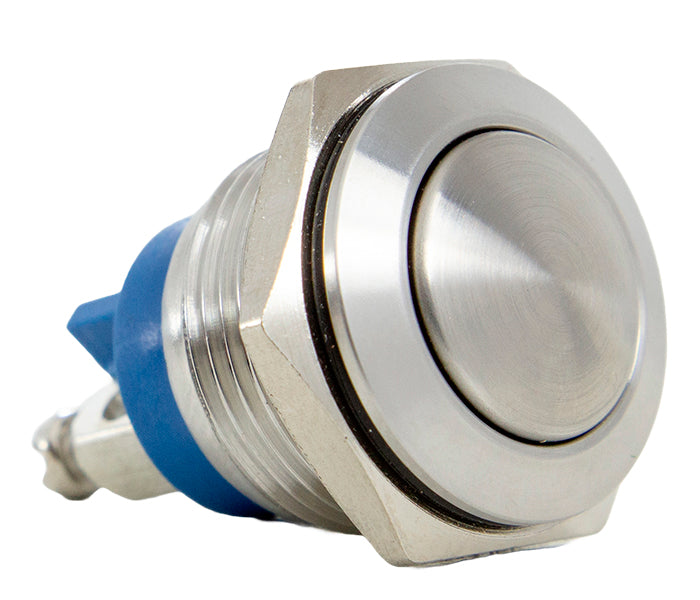

| AV16BA | 1NA / 16mm / Ressaltado · Momentâneo |

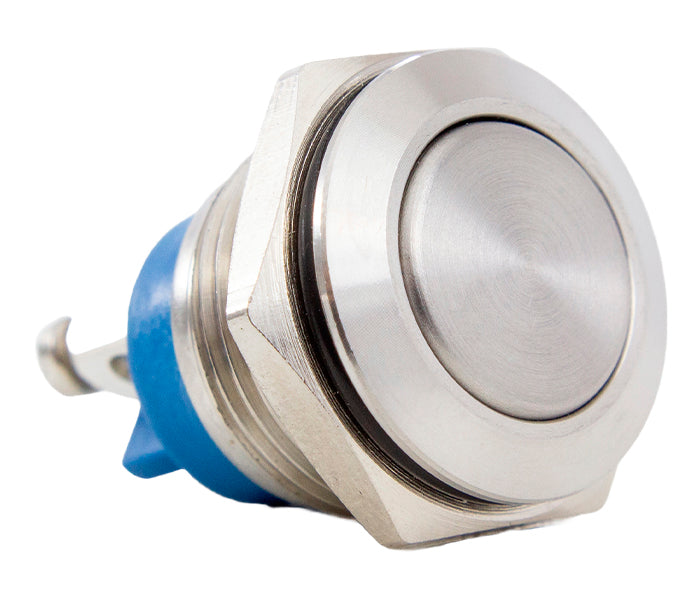

| AV16FA | 1NA / 16mm / Plano · Momentâneo |

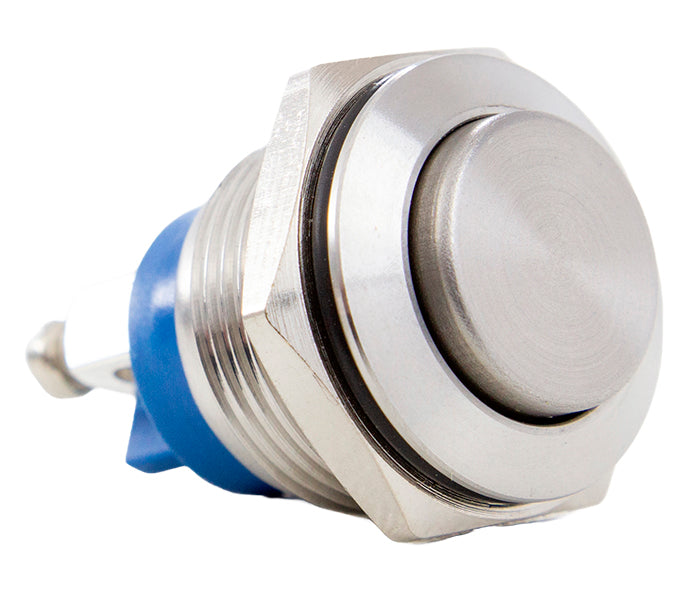

| AV16HA | 1NA / 16mm / Não Faceado · Momentâneo |

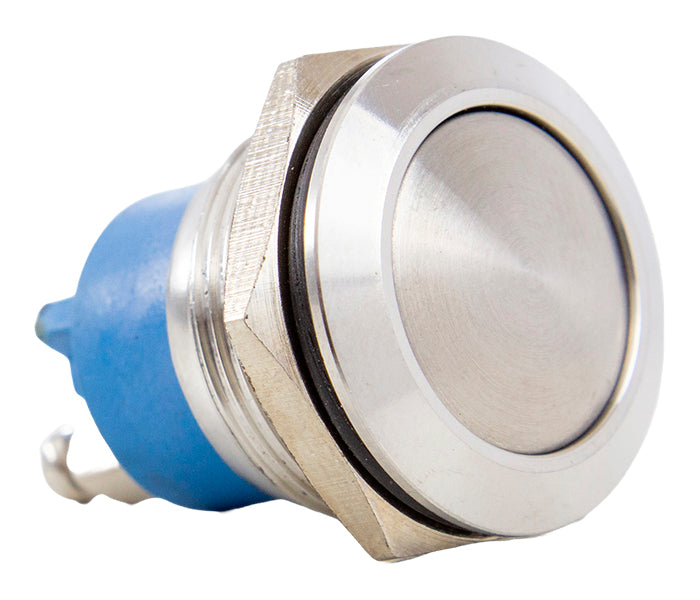

| AV19BA | 1NA / 19mm / Ressaltado · Momentâneo |

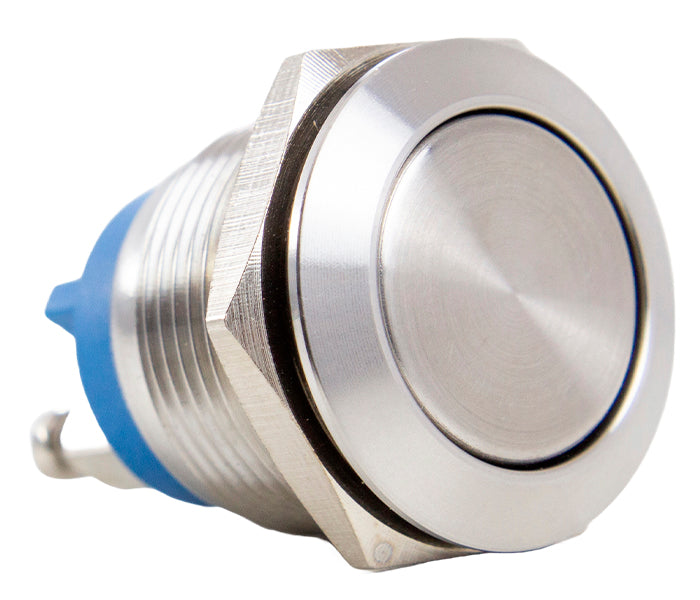

| AV19FA | 1NA / 19mm / Plano · Momentâneo |

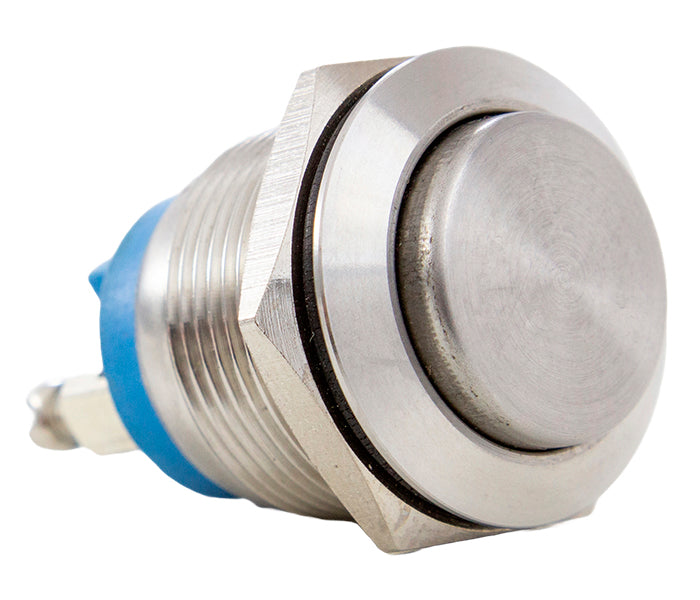

| AV19HA | 1NA / 19mm / Não Faceado · Momentâneo |

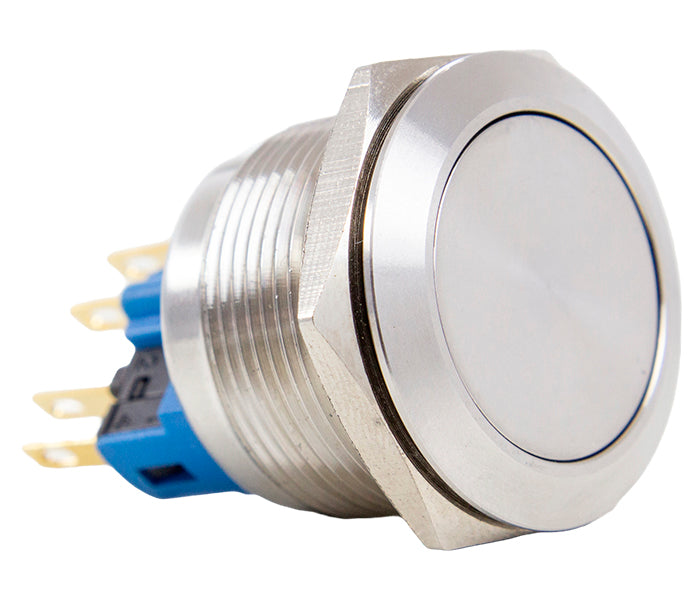

| AV22FC | 1NA+1NF / 22mm / Plano · Momentâneo |

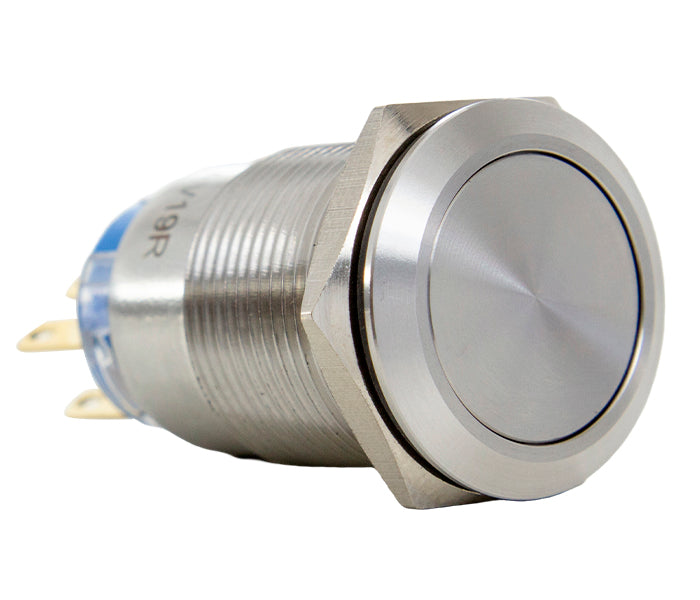

| AV19R | 2 REV / 19mm / Plano · Retentivo |
Especificações Gerais
Especificações Gerais
| Modelo | AV16FA | AV16BA | AV16HA | AV19FA | AV19BA | AV19HA | AV22FC | AV19R |
|---|---|---|---|---|---|---|---|---|
| Arranjo dos contatos | 1NA | 1NA + 1NF | 2 Rev | |||||
| Diâmetro de montagem | 16 mm | 19 mm | 22 mm | 19 mm | ||||
| Modo de operação | Momentâneo | Alternado | ||||||
| Grau de proteção | IP65 | |||||||
| Terminal | Parafuso | Faston 2,8x0,5 ou solda (250 °C máx. 3 seg) | ||||||
| Temperatura de operação | -20 ~ 70 °C | |||||||
| Capacidade dos contatos | 3A - 48 VCC 3A - 250 VCA | 5A - 48 VCC 5A - 250 VCA | ||||||
| Vida elétrica | 200.000 operações mín. | |||||||
| Vida Mecânica | 1.000.000 operações mín. | |||||||
| Resistência de contato inicial | 100 mΩ máx. | |||||||
| Resistência de isolação | 1 GΩ mín. - 500 V | |||||||
| Rigidez dielétrica | 1500 VCA - 1 minuto | |||||||
