Botão Antivandalismo AV de Emergência

CÓD: AV16-ER2

Descrição

Os botões antivandalismo de emergência AV são projetados para garantir segurança imediata em sistemas elétricos industriais. Com acionamento tipo cogumelo e contatos de ruptura positiva, proporcionam desligamento confiável em situações críticas.

Contatos 2 REV (NF com ruptura positiva)
Furação de painel: 16 mm, 19 mm e 22 mm
Suporta até 250VCA e 48VCC
Grau de proteção IP65

Selecione as opções abaixo

Lista de códigos

Código	Descrição

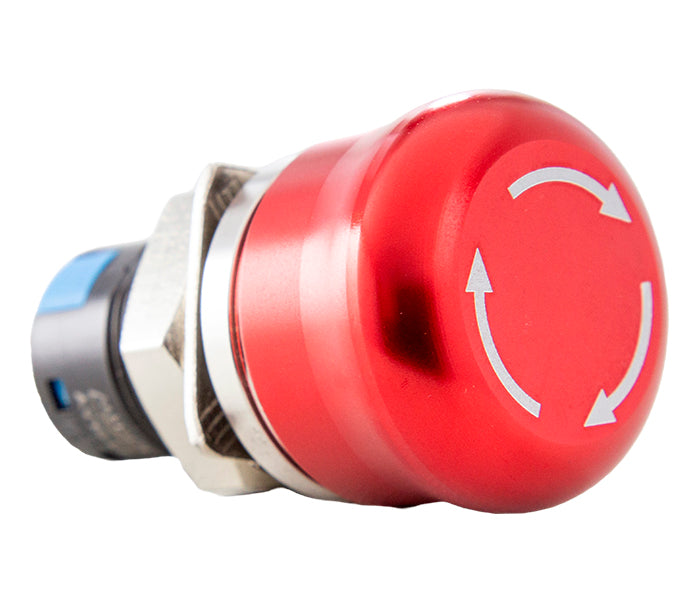

AV16-ER2	16mm
AV19ER2	19mm

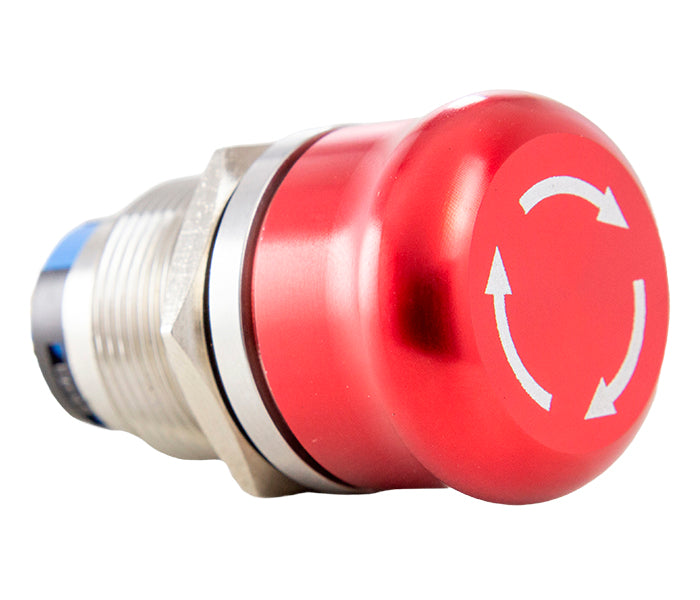

AV22-ER2	22mm

Especificações Gerais

Modelo	AV16-ER2	AV19-ER2	AV22-ER2
Arranjo dos contatos	2 Rev (NF com ruptura positiva)
Diâmetro de montagem	16 mm	19 mm	22 mm
Modo de operação	Empurra para travar e gira para destravar
Grau de proteção	IP65
Terminal	Faston 2,8x0,5 ou solda (250 °C máx. 3 seg)
Temperatura de operação	-20 ~ 55 °C
Vida elétrica	200.000 operações mín.
Resistência de contato inicial	<50 mΩ máx.
Resistência de isolação	1 GΩ mín. - 500 V
Rigidez dielétrica	2000 VCA - 1 minuto
Capacidade dos contatos	5A - 48 VCC / 5A - 250 VCA

Acessórios

Soquete para Botões Antivandalismo

Compatível com modelos de botões antivandalismo da linha AV

Terminais de 6 ou 8 vias

Cabo com comprimento de 15 cm e bitola 20 AWG

Corpo em material PA66, resistente a variações de temperatura (-20 a 55 °C)
