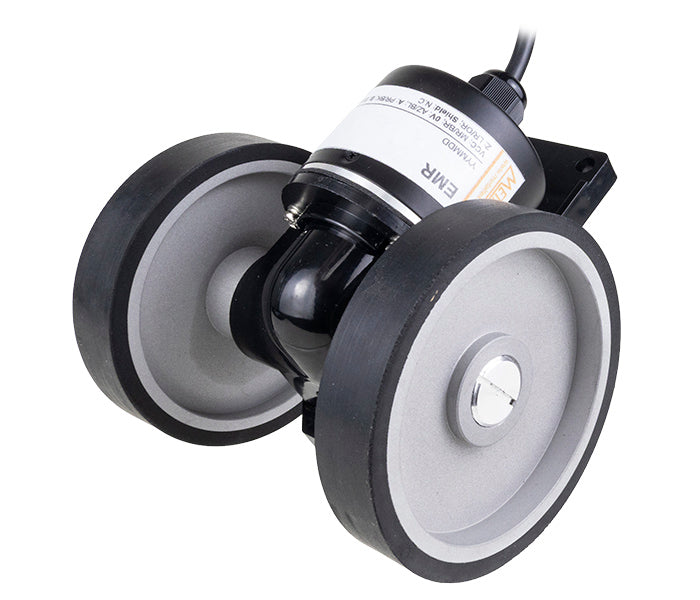

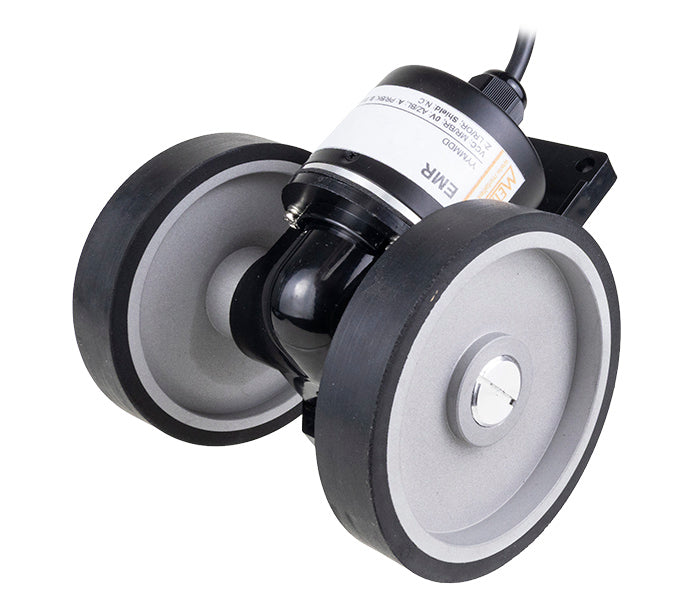

Encoder de Roda Dupla EMR

CÓD: EMR-1-1-24

Descrição

O encoder incremental com roda da Metaltex é ideal para aplicações que exigem medição precisa de deslocamento e distância percorrida por objetos em movimento contínuo. Com alimentação de 5 a 24 VCC, saída Push-Pull e sinal de onda quadrada, oferece alta confiabilidade e resposta de até 100 kHz. Seu design com roda facilita a instalação e o uso em máquinas de embalagem, indústria têxtil e outras aplicações industriais.

Encoder incremental com saída em onda quadrada
Pulsos por volta de 25 a 250
Com saída push-pull
Modelo com roda dupla e IP55

Selecione as opções abaixo

Lista de códigos

Código	Descrição
EMR-1-1-24	250PPV - 1mm/pulso
EMR-1-2-24	25PPV - 1cm/pulso

Especificações Gerais

Modelo	EMR-1-1-24	EMR-1-2-24
Unidade mínima de medição/pulso	1 mm / pulso	1 cm / pulso
Pulso por volta	250	25
Sistema	Incremental
Sinal de saída	Onda quadrada
Tipo de saída	Push-Pull
Alimentação	5 ~ 24 VCC
Fase de saída	A, B
Corrente de consumo	≤ 80 mA
Capacidade de saída	30 mA
Sinal de nível elétrico alto	≥ VCC* 70% V
Sinal de nível elétrico baixo	≤ 0,5 V
Tempo de subida / descida	≤ 1 us
Máxima resposta	100 kHz
