Servo Motor MSV10
CÓD: MSM-060C2013-B
Descrição
Descrição
O MSV10 é um sistema completo de servo motor e driver. Oferece controle preciso e operação autônoma. Sua construção robusta garante durabilidade. Ideal para automação industrial.
- Potência de 400 W a 1,3 kW
- Modos de posição, velocidade e torque
- Proteção IP65
- Controle sem CLP
Selecione as opções abaixo
Lista de códigos
Lista de códigos
| Código | Descrição |
|---|---|

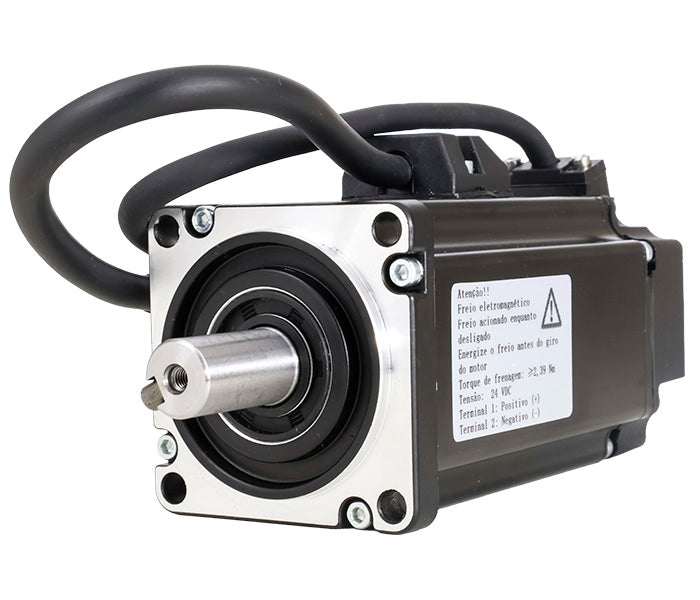

| MSM-060C2013-B | 400W / Com Freio / 1.3Nm · 3000RPM |

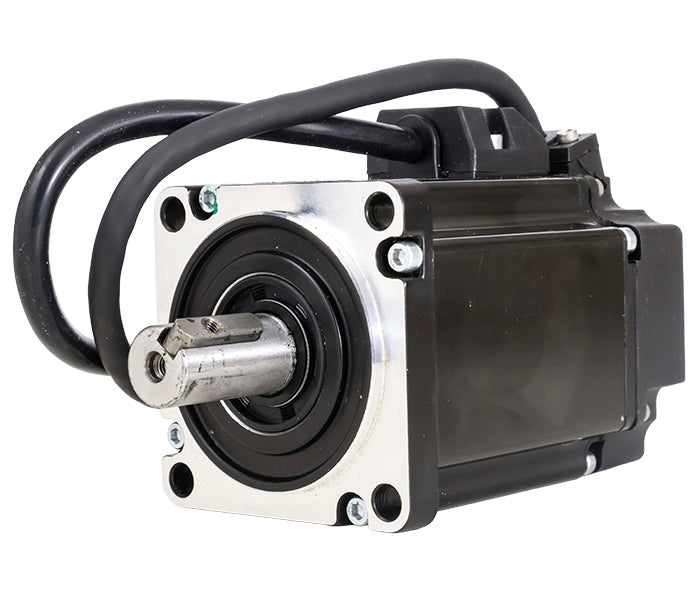

| MSM-060C2013-E | 400W / Sem Freio / 1.3Nm · 3000RPM |

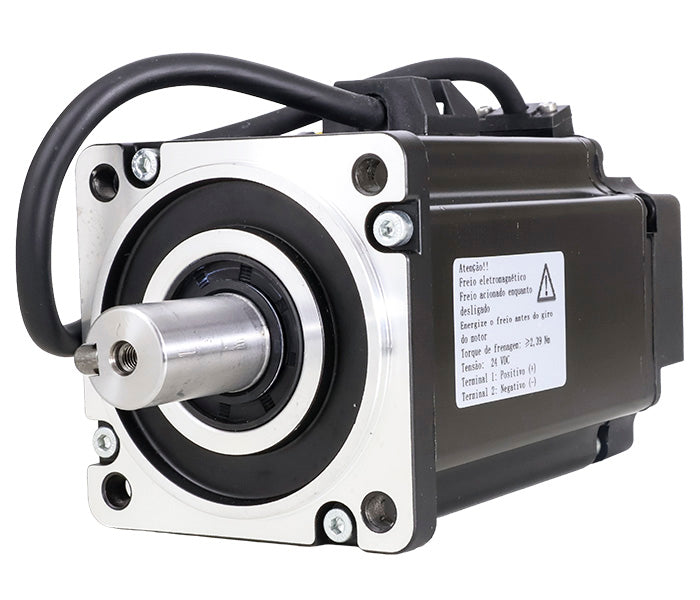

| MSM-080C2024-B | 750W / Com Freio / 2.4Nm · 3000RPM |

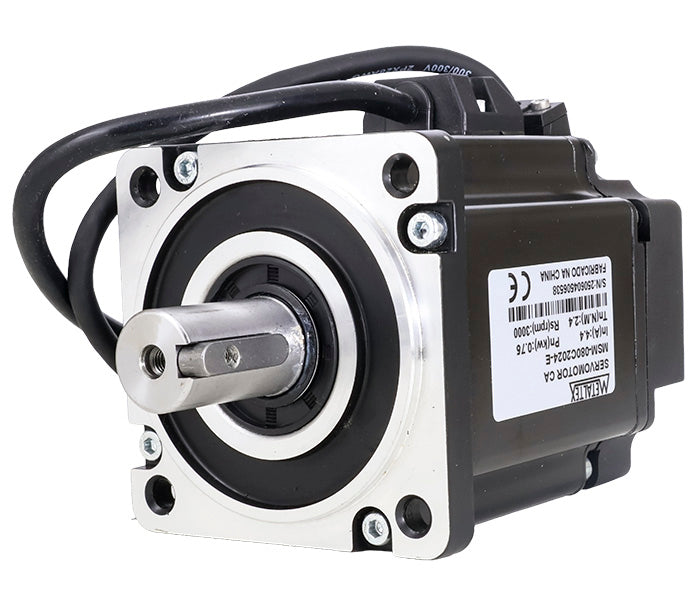

| MSM-080C2024-E | 750W / Sem Freio / 2.4Nm · 3000RPM |

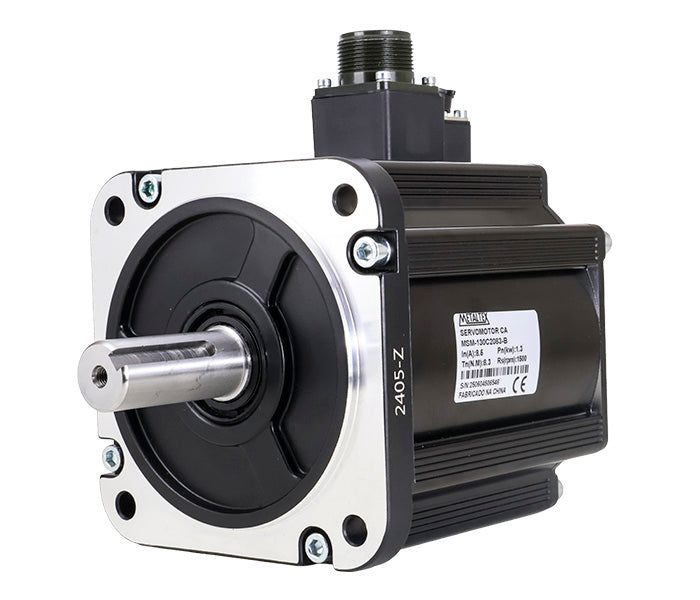

| MSM-130C2083-B | 1.3kW / Com Freio / 8.3Nm · 1500RPM |

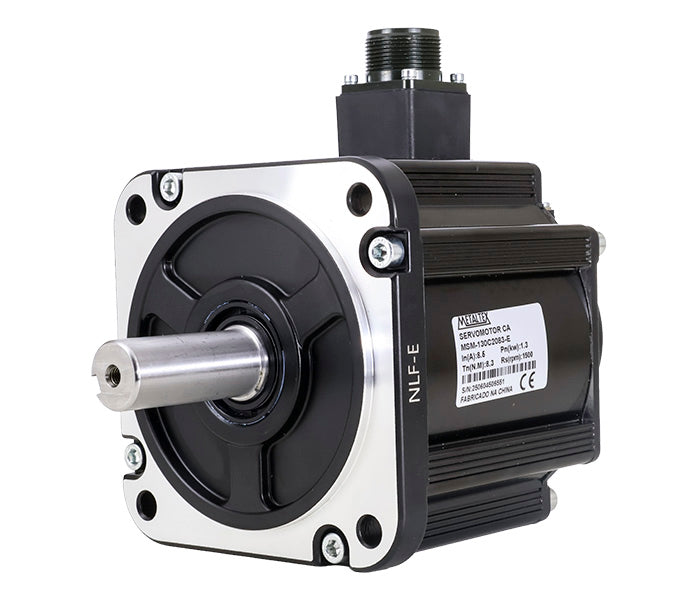

| MSM-130C2083-E | 1.3kW / Sem Freio / 8.3Nm · 1500RPM |

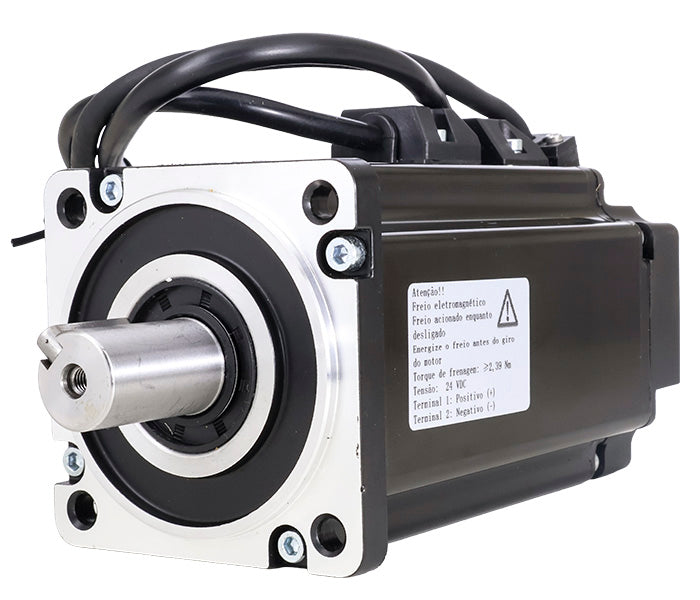

| MSM-080C2032-B | 1kW / Com Freio / 3.2Nm · 3000RPM |

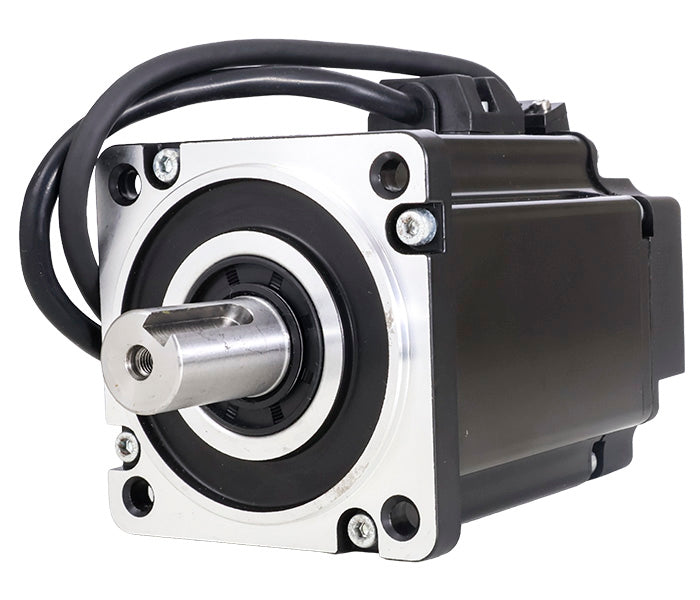

| MSM-080C2032-E | 1kW / Sem Freio / 3.2Nm · 3000RPM |
Especificações Gerais
Especificações Gerais
| Especificação | 400W | 750W | 1kW | 1,3/1,5kW |
|---|---|---|---|---|
| Circuito de controle | 200~240VCA monofásico 50/60Hz | |||
| Circuito principal | 200~240VCA monofásico 50/60Hz | 200~240VCA trifásico 50/60Hz | ||
| Tensão de saída (V) | Trifásico 0~220VCA | |||
| Corrente nominal (A) | 2.8 | 5 | 7.6 | 11 |
| Potência nominal (kW) | 0.4 | 0.75 | 1 | 1.5 |
| Temperatura | Temperatura ambiente 0°C~55°C Temperatura de armazenamento -20°C~65°C Temperatura máxima garantida a 87°C por 72 horas | |||
| Umidade | Precisa estar abaixo de 90% UR durante o uso e armazenamento (sem gelo) | |||
| Altitude | Abaixo de 1000 metros acima do nível do mar | |||
| Vibração | 5,88m/s² ou menos, 10-60Hz | |||
| Método de controle | IGBT PWM - onda senoidal | |||
| Encoder | Absoluto de 17 bits (resolução 131072pr) | |||
| Comunicação | Protocolo Modbus RTU | |||
| Painel frontal | Quatro botões Displays sete segmentos Led de drive energizado Servo ON | |||
| Resistor de frenagem | Resistor regenerativo integrado (pode ser externo conforme a aplicação) | |||
| Frenagem dinâmica | Integrado | |||
| Controle de posição | Entrada de sinal: Entrada externa de pulsos e indexador interno Controle de supressão de vibração: Incluso | |||
| Controle de velocidade | Entrada de sinal: Entrada externa analógica e indexador interno Detecção de velocidade instantânea: Disponível Filtro de comando de velocidade: Disponível | |||
| Controle de torque | Entrada de sinal: Entrada externa analógica | |||
| Proteções e Falhas | Função de proteção (Hardware): Sobretensão, subtensão, sobrecarga, superaquecimento, sobrecorrente, falha de encoder, entre outros. Função de proteção (Software): Desvio excessivo de posição, divisão de frequência de pulso de comando, falha de EE PROM, entre outros. Função de Falhas e Alarmes: Histórico de falhas e alarmes | |||
