Automação

Botão de Emergência M20 Metálico 22mm

CÓD: M20AXR-R-1B

Descrição

Botão de emergência tipo cogumelo M20, projetado para parada rápida e segura em situações críticas. Possui acionamento intuitivo e sistema de destravamento confiável, sendo ideal para aplicações industriais que exigem alto nível de segurança e robustez.

Corpo metálico
Opções de destravamento por giro ou chave, conforme o modelo
Contato elétrico 1NF
Cabeçotes com diâmetro de 30mm, 40mm e 60mm

Selecione as opções abaixo

Lista de códigos

Código	Descrição

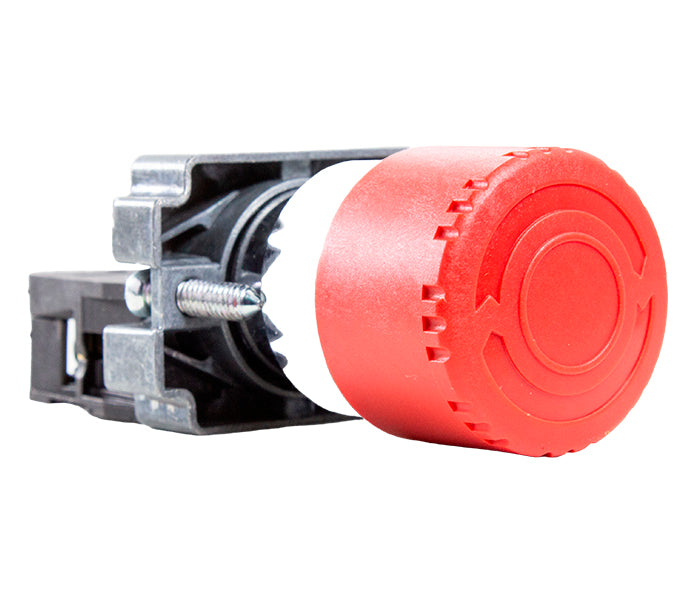

M20AXR-R-1B	Trava e Giro para Destravar / Ø30mm

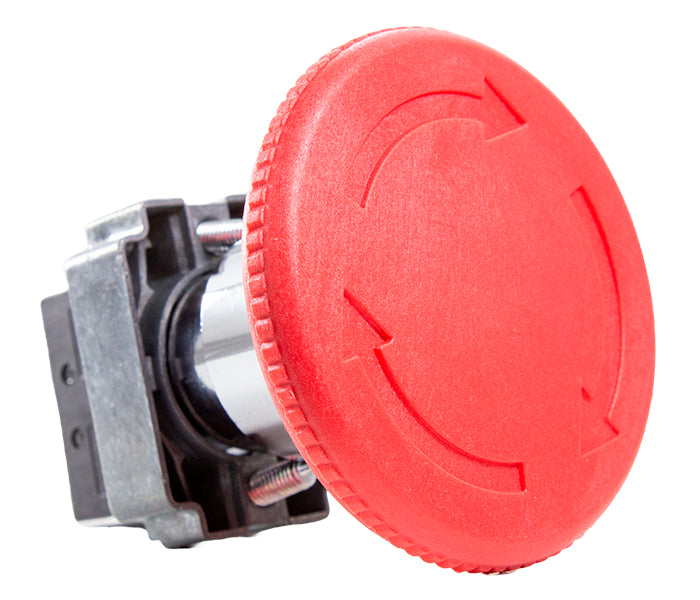

M20BYR-R-1B	Trava e Giro para Destravar / Ø60mm

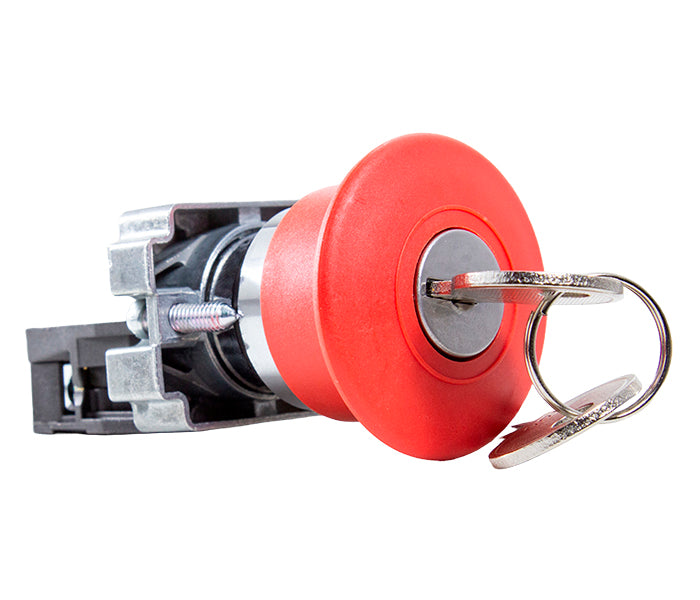

M20ACR-R-1B	Trava e Chave para Destravar / Ø40mm

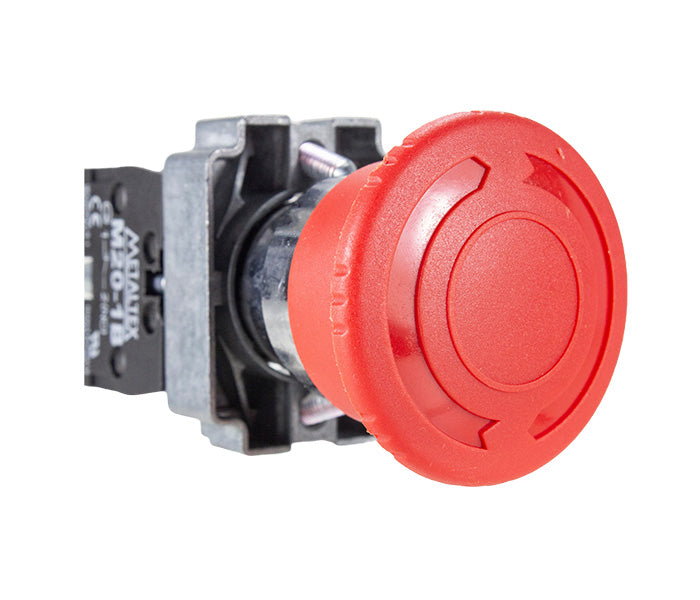

M20AKR-R-1B	Trava e Giro para Destravar / Ø40mm

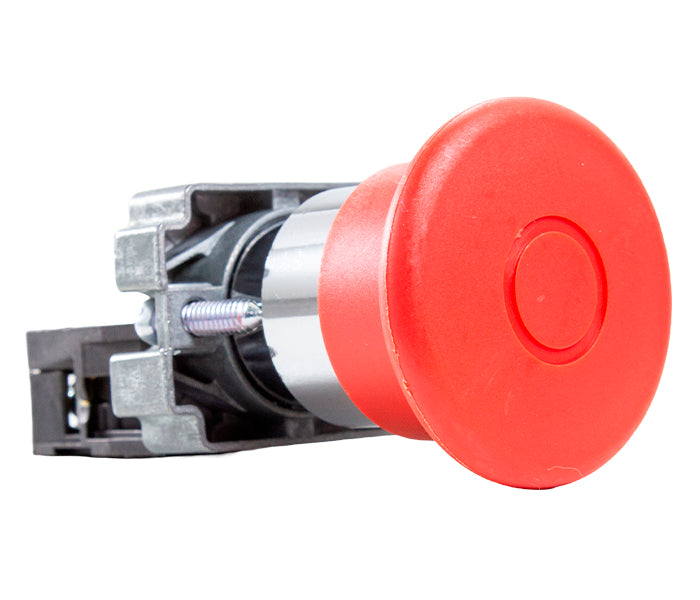

M20BER-R-1B	Trava e Puxa para Destravar / Ø40mm

Especificações Gerais

Botões de comando e chaves seletoras
Modelos	Iluminados	Não Iluminados
Grau de proteção	IP40 e IP66 (Com capa de silicone)
Material do corpo	Metal cromado
Vida elétrica	1.000.000 operações
Umidade	45% ~ 85% sem condensação
Temperatura	-5 ~ 40°C
Altitude	< 2000m
Grau de poluição	Nível 3
Normas	IEC 60947-5-1 / Certificado UL
Diâmetro de montagem	22,5mm
Lâmpadas LED compatíveis (botões iluminação)	Linha Metaltex L1 (soquete BA9s)	-
Consumo de corrente	12 VCC/VCA - 3,5 mA	-
	24 VCC/VCA - 7,5 mA	-
	110 VCC/VCA - 3,8 mA	-
	220 VCC/VCA - 2,8 mA	-
Bloco de contato
Modelo	M20-1A	M20-1B	M20-1A/D	M20-1B/D
Grau de proteção	IP20
Material do contato	AgNi		AgNi + Flash Au
Tensão de operação Ue	380 V
Tensão de isolação Ui	660 V
Corrente nominal Ie	AC-15: 6 A-120 V / 3 A-240 V / 5A-380 V DC-13: 2,7 A-24 V / 0,55 A-125 V / 0,27 A-250 V
Corrente térmica Ith	10 A
Corrente de comutação mínima	-		5 V/5 mA
Resistência de contato inicial	<50mΩ
Vida elétrica	500.000 operações

Acessórios

Bloco Função Alternada para Botões M20/P20

Compatível com modelos M20AR, M20AF e M20AM

Permite função alternada (retenção) no acionamento do botão

Possibilidade de adicionar até 2 blocos de contato

Não compatível com botões iluminados

Especificações Veja todos os modelos

Bloco de Contato para M20/P20

Compatível com modelos M20 e P20

Disponíveis nas configurações 1NA ou 1NF

Capacidade de até 380V

Especificações Veja todos os modelos

Capa de Silicone

Compatível com modelos M20 e P20

Protege contra poeira, umidade e agentes externos

Fabricada em silicone

Especificações Veja todos os modelos

Identificador de Emergência

Compatível com modelos M20, P20 e P16

Cor amarela com gravação vermelha de alta visibilidade

Especificações Veja todos os modelos
