Soft Starter PS10

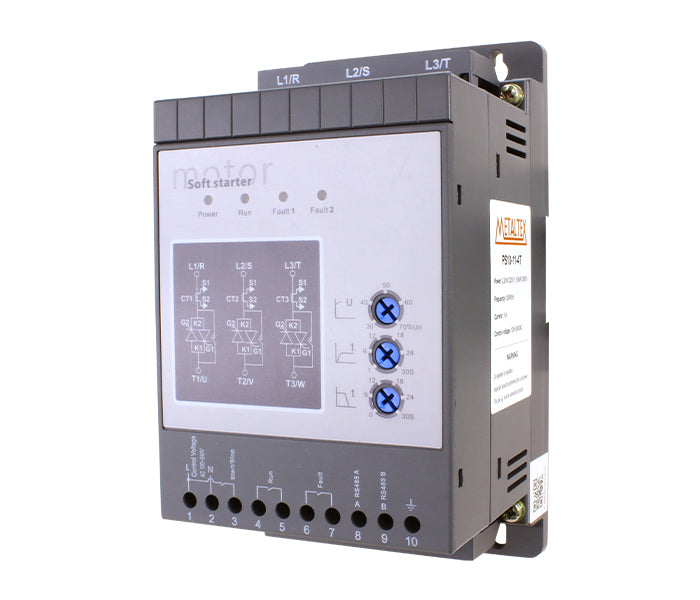

CÓD: PS10-11-4T
Descrição
Descrição
O PS10 controla a partida e parada de motores de forma suave. Reduz picos de corrente e desgaste mecânico. Seu bypass melhora a eficiência energética. É ideal para aplicações industriais robustas.
- Partida suave para motores
- Bypass integrado
- Potência até 75 kW
- Redução de impacto mecânico
Selecione as opções abaixo
Lista de códigos
Lista de códigos
| Código | Descrição |
|---|---|
| PS10-11-4T | 11A / 3CV-220V 7.5CV-380V |

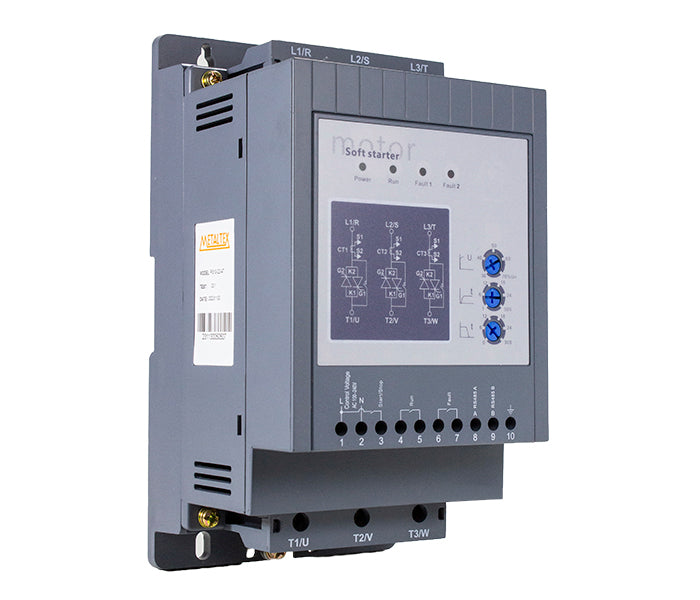

| PS10-22-4T | 22A / 7.5-220V 15CV-380V |

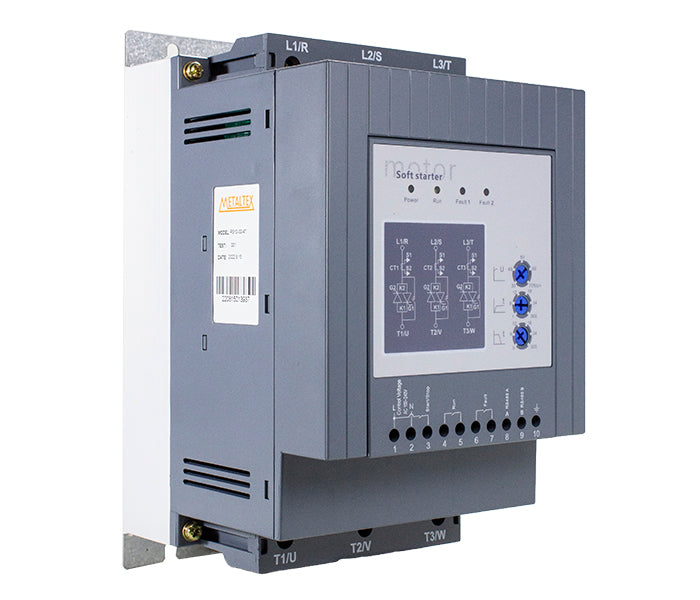

| PS10-30-4T | 30A / 10CV-220V 20CV-380V |

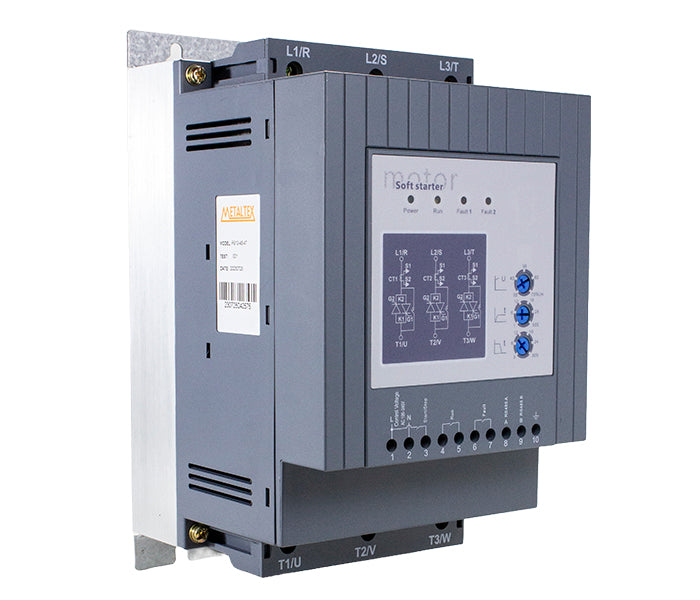

| PS10-45-4T | 45A / 15CV-220V 30CV-380V |

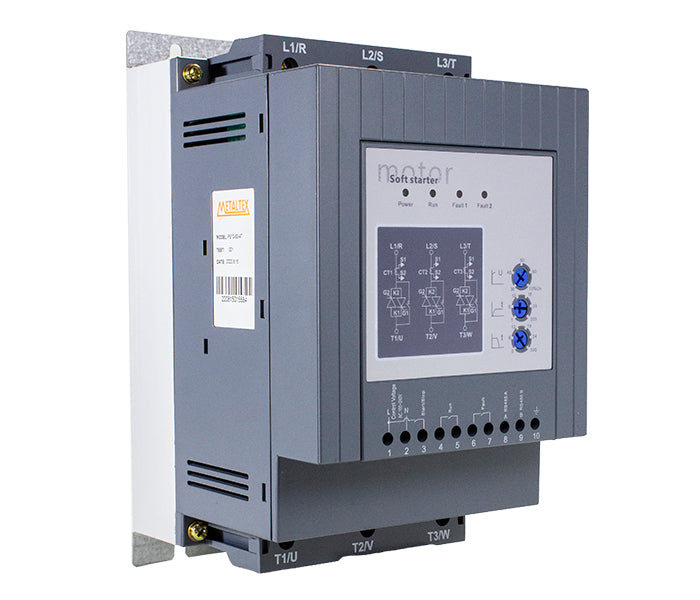

| PS10-60-4T | 60A / 25CV-220V 40CV-380V |

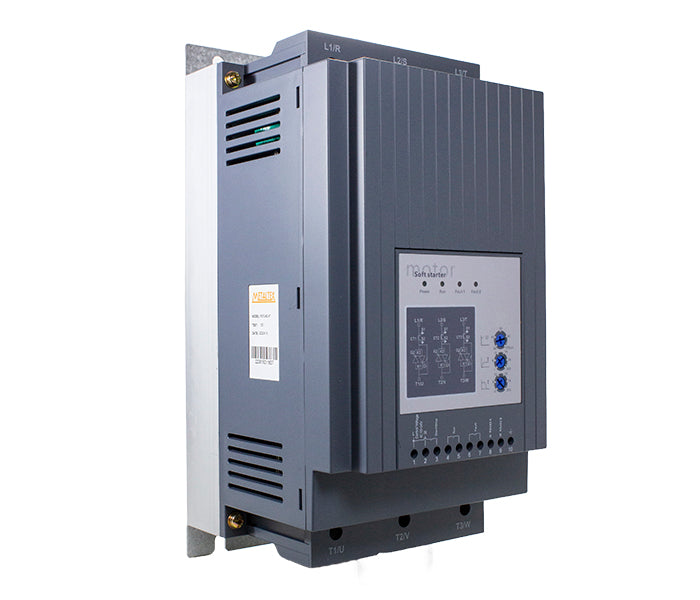

| PS10-90-4T | 90A / 35CV-220V 60CV-380V |

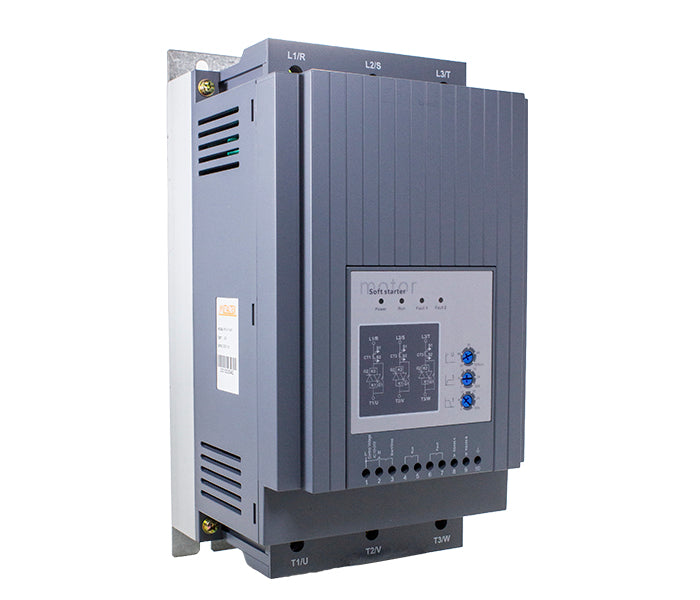

| PS10-110-4T | 110A / 40CV-220V 75CV-380V |

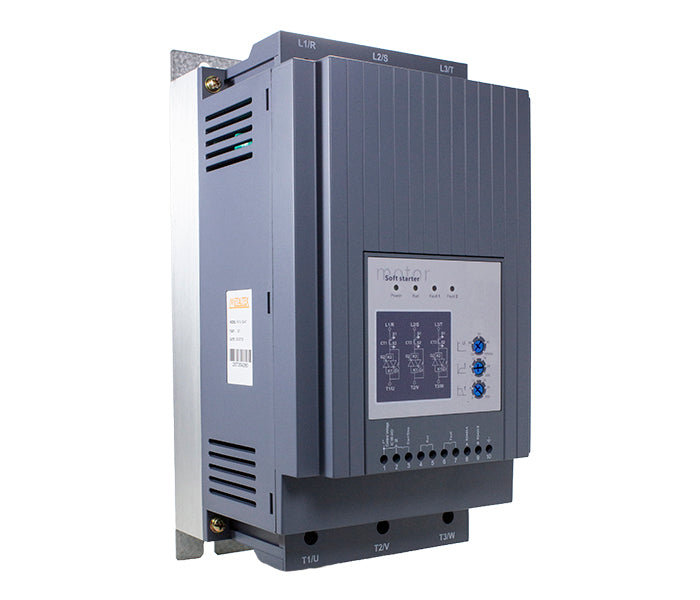

| PS10-150-4T | 150A / 50CV-220V 100CV-380V |
Especificações Gerais
Especificações Gerais
| Tensão de comando (L / N) | 100 a 240 VCA 50/60 Hz |
| Consumo da entrada digital | 20 mA |
| Alimentação (L1/R, L2/S, L3/T) | 220 ~ 380 V (± 10%) 50/60 Hz |
| Tensão inicial | 30 a 70% Un |
| Tempo de aceleração | 1 ~ 30 s |
| Tempo de desaceleração | 1 ~ 30 s |
| Proteções / Diagnósticos | Sobrecorrente e subcorrente Proteção de sobrecarga (classes 10A, 10, 20 e 30) Desequilíbrio de corrente entre fases Proteção de tempo máximo de partida Falta de fase / sem tensão de comando Sequência de fase Proteção de superaquecimento no SCR |
| Valor máximo de partidas por hora | 4x (1 partida a cada 15 minutos) com carga leve 5 ~ 10x sem carga |
| Ciclo de partida | 3 x In por 7 segundos com ciclo de trabalho em 50% |
| Saídas (Relé 1NA (1 A @ 250 VCA)) | Indicação partida (Run) e indicação falha (Fault) |
| Comunicação | Interface serial RS485 (opcional) |
| Temperatura | 0 a 50 °C (32 a 122 °F) |
| Umidade | 0 a 90% não condensado |
| Altitude | 0 a 1000 m |
| Grau de proteção | IP21 |
| Fixação | Trilho DIN 35mm ou parafusos M4 |
| Invólucro | Plástico injetado |
Acessórios
Compare com as linhas
| Descrição |
O PS10 controla a partida e parada de motores de forma suave. Reduz picos de corrente e desgaste mecânico. Seu bypass melhora a eficiência energética. É ideal para aplicações industriais robustas. Partida suave para motores Bypass integrado Potência até 75 kW Redução de impacto mecânico |
Placa de comunicação RS485 PS10-RS485, ideal para integração de dispositivos em redes industriais. Oferece comunicação estável e confiável para automação e monitoramento. Comunicação padrão RS485 Integração com redes industriais Alta confiabilidade na transmissão de dados Design compacto e fácil instalação |
A linha PS20 é um soft starter inteligente e de fácil configuração, com interface LCD em português e inglês para monitoramento e parametrização. Possui modos de partida por rampa de tensão ou limite de corrente, além de funções avançadas de controle e proteção do motor. Conta com registro de eventos e monitoramento de desempenho. Seu bypass integrado garante menor aquecimento e maior eficiência. … |
O teclado remoto PS20-KFP permite a operação, configuração e monitoramento da soft starter à distância, oferecendo mais praticidade e segurança durante o uso. Com display LCD, teclado intuitivo e cabo para conexão remota, facilita o acesso aos parâmetros e ao status do equipamento sem a necessidade de abrir o painel elétrico. Display LCD Acompanha cabo para conexão remota Vendido separadamente |
|---|
