Relé Industrial Subminiatura TNA com Terminais Solda Fio
CÓD: TNA2RA22
Descrição
Descrição
O relé industrial subminiatura TNA oferece desempenho confiável em aplicações de automação e controle. Com opções de 2 ou 4 contatos reversíveis e ampla faixa de tensões de bobina, adapta-se a diversos sistemas.
- Versões com 2 ou 4 contatos reversíveis, suportando correntes de 10A ou 5A
- Disponível em tensões de 12VCC até 220VCA
Selecione as opções abaixo
Lista de códigos
Lista de códigos
| Código | Descrição |
|---|---|

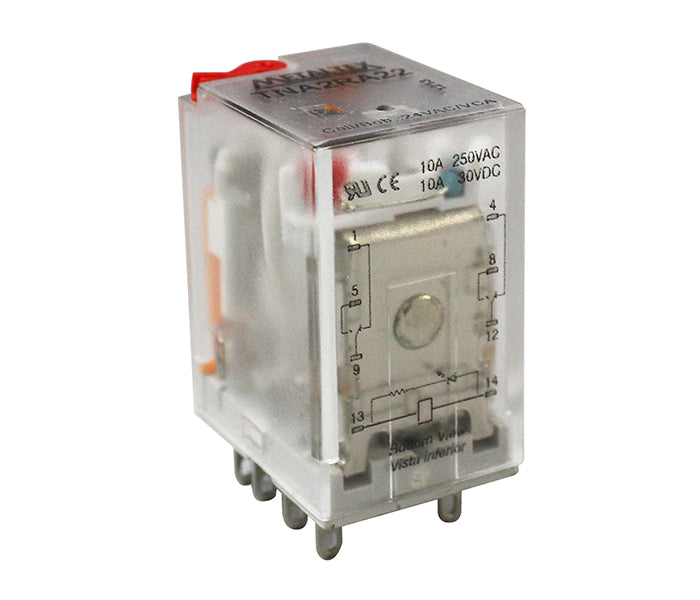

| TNA2RA22 | 24VCA / 2 REV / 10A |

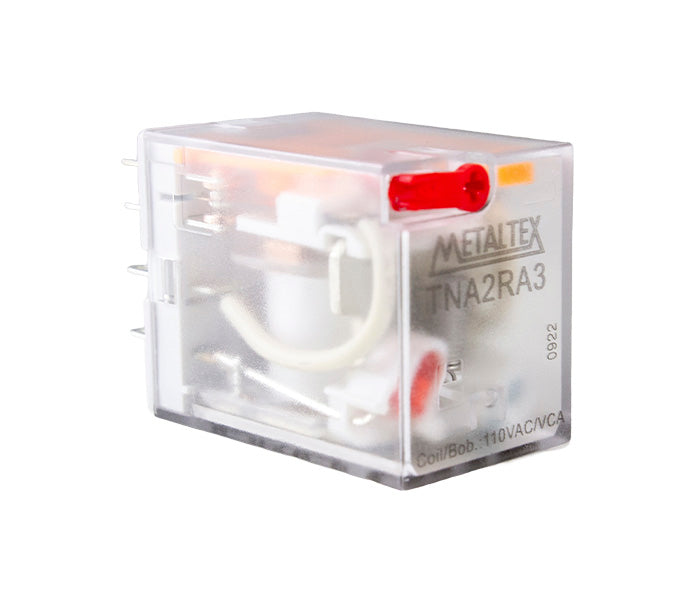

| TNA2RA3 | 110VCA / 2 REV / 10A |

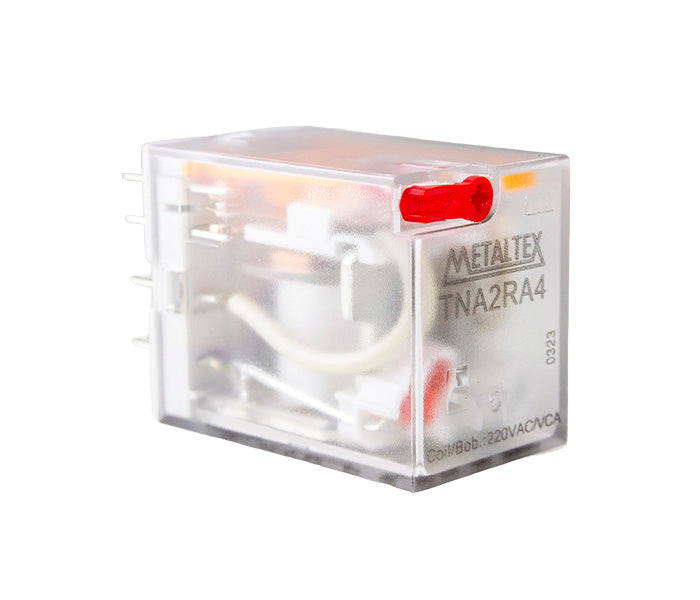

| TNA2RA4 | 220VCA / 2 REV / 10A |

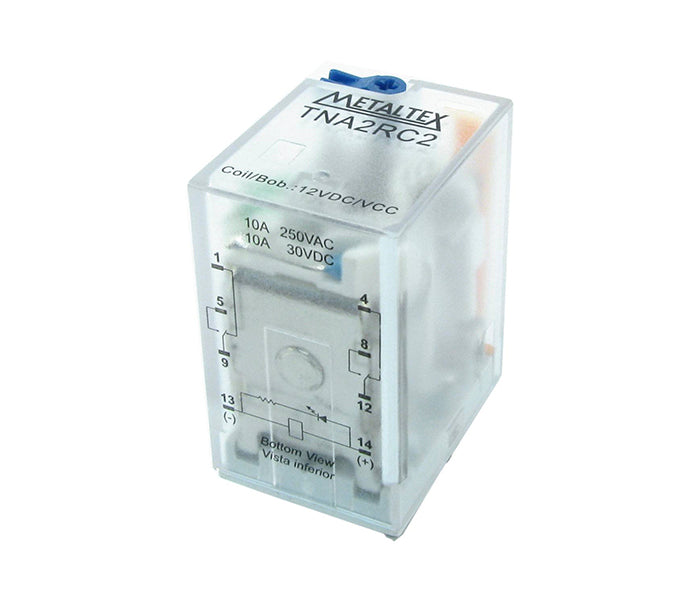

| TNA2RC2 | 12VCC / 2 REV / 10A |

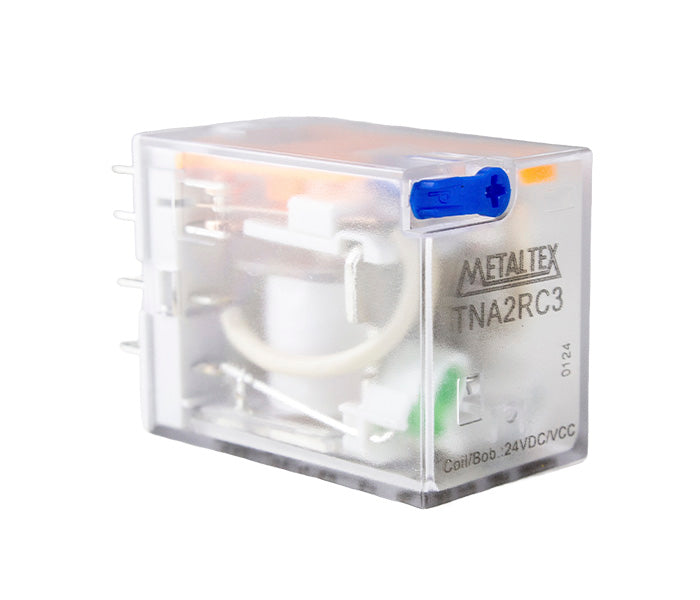

| TNA2RC3 | 24VCC / 2 REV / 10A |

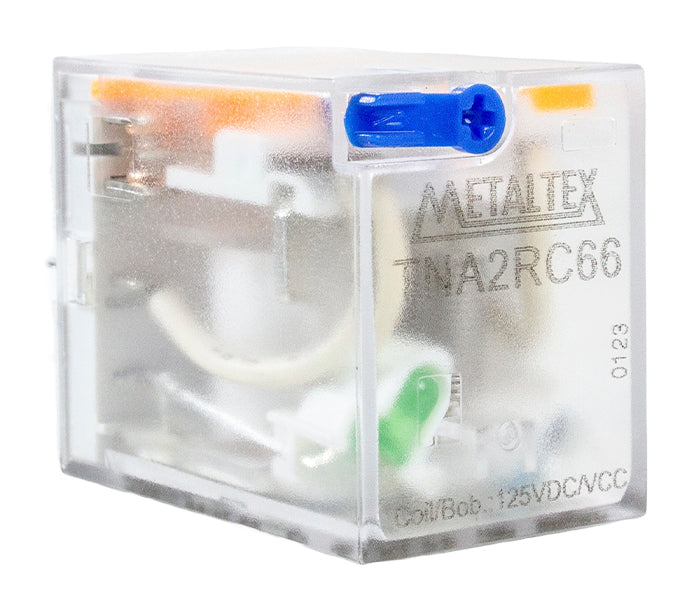

| TNA2RC66 | 125VCC / 2 REV / 10A |

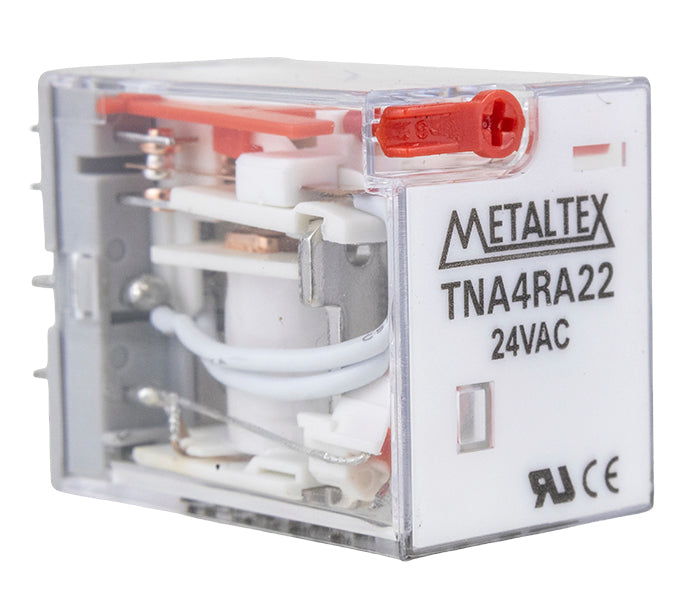

| TNA4RA22 | 24VCA / 4 REV / 5A |

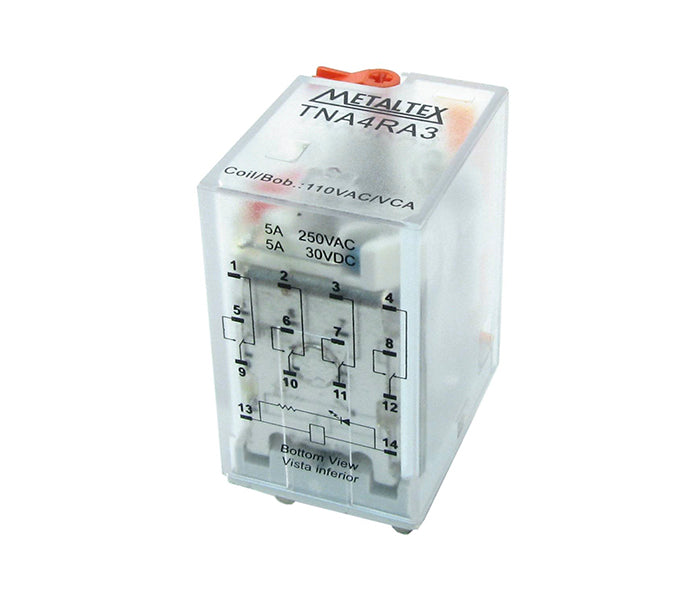

| TNA4RA3 | 110VCA / 4 REV / 5A |

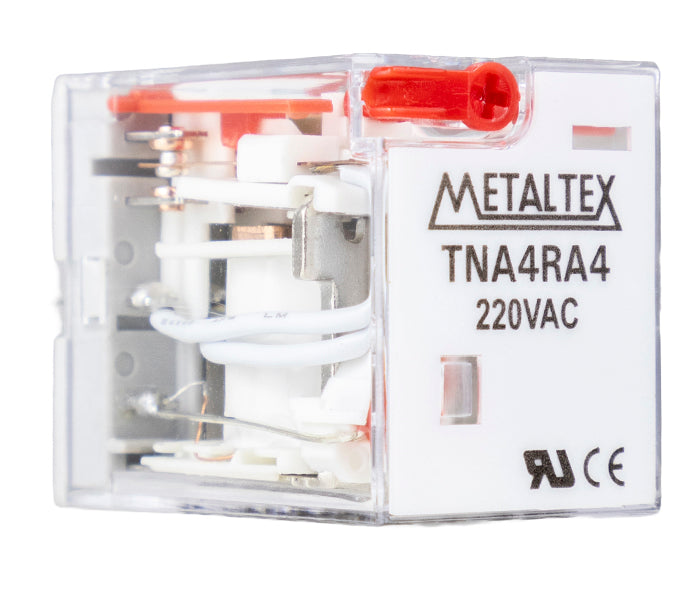

| TNA4RA4 | 220VCA / 4 REV / 5A |

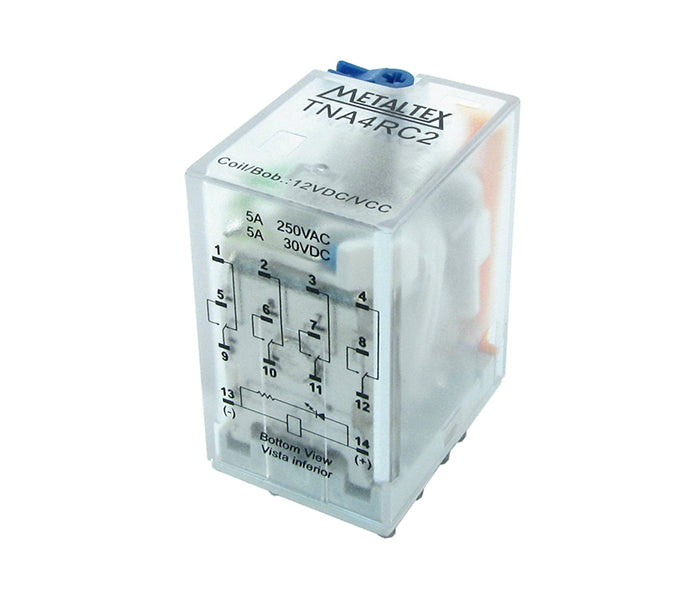

| TNA4RC2 | 12VCC / 4 REV / 5A |

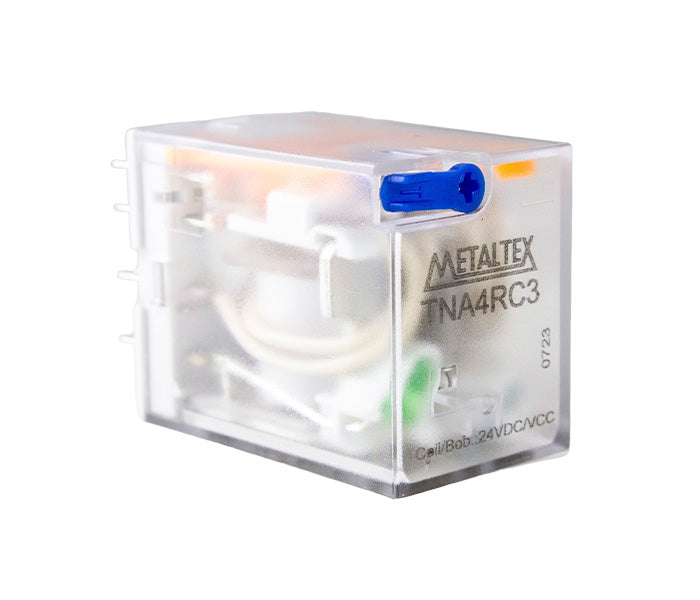

| TNA4RC3 | 24VCC / 4 REV / 5A |

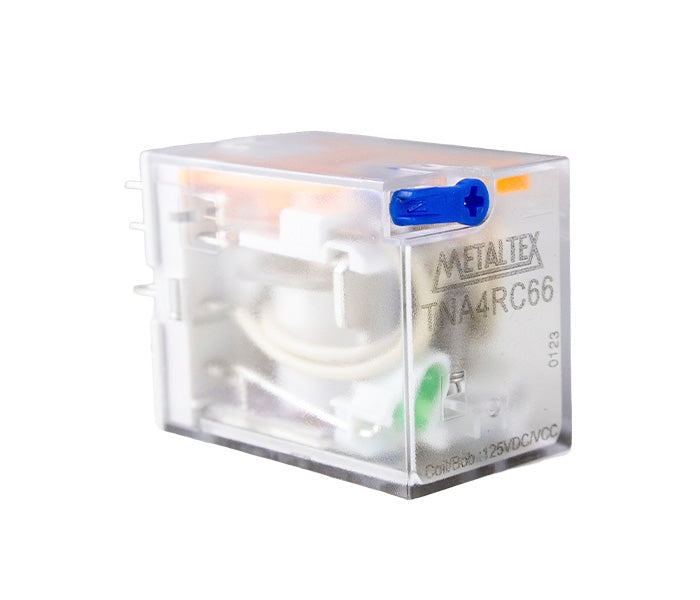

| TNA4RC66 | 125VCC / 4 REV / 5A |
Especificações Gerais
Especificações Gerais
| Modelo | Tensão nominal V | Máx. tensão contínua V | Tensão de operação V | Tensão de desoperação V | Corrente nominal mA | Resistência (±10%) Ω | |
|---|---|---|---|---|---|---|---|
| CC/DC | C2 | 12 | 13,2 | ≤ 9 | ≥ 1,2 | 76 | 158 |
| C3 | 24 | 26,4 | ≤ 18 | ≥ 2,4 | 38 | 630 | |
| C66 | 125 | 137,5 | ≤ 106 | ≥ 12,4 | 7,2 | 17300 | |
| CA/AC | A22 | 24 | 26,4 | ≤ 19,2 | ≥ 7,2 | 53 | 180 |
| A3 | 110 | 121 | ≤ 88 | ≥ 33 | 15 | 4430 | |
| A4 | 220 | 253 | ≤ 184 | ≥ 69 | 7 | 15000 | |
