Chave Seccionadora KP Tripolar Montagem em Painel
CÓD: KP0-20-3P
Descrição
Descrição
A linha KP reúne chaves seccionadoras projetadas para montagem em painel, garantindo praticidade e segurança na operação. Disponíveis em diferentes correntes e configurações, atendem diversas aplicações industriais. Sua construção segue normas internacionais, assegurando desempenho confiável. São ideais para sistemas que exigem isolamento elétrico eficiente.
- Modelos 3 ou 4 polos de 20 a 100 A
- Conformidade com IEC 60947 e normas EN
- Manopla ergonômica para operação segura
- Indicado para montagem direta em painel
Selecione as opções abaixo
Lista de códigos
Lista de códigos
| Código | Descrição |
|---|---|

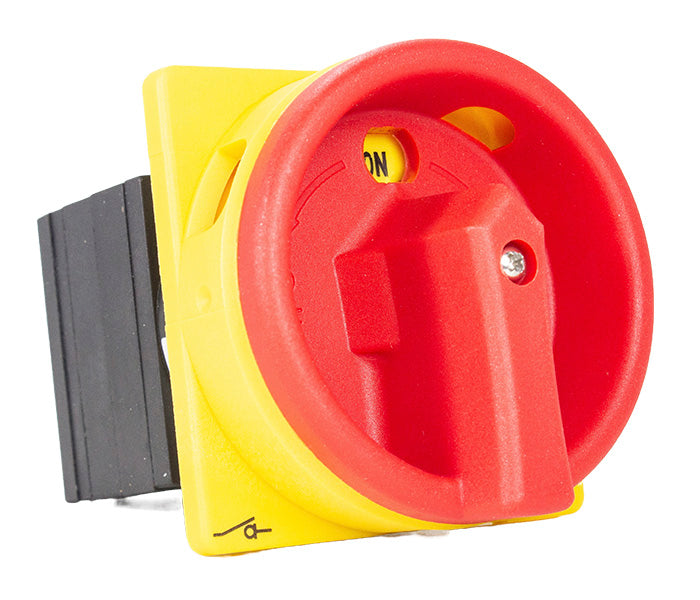

| KP0-20-3P | 20A / Vermelha/Amarela |

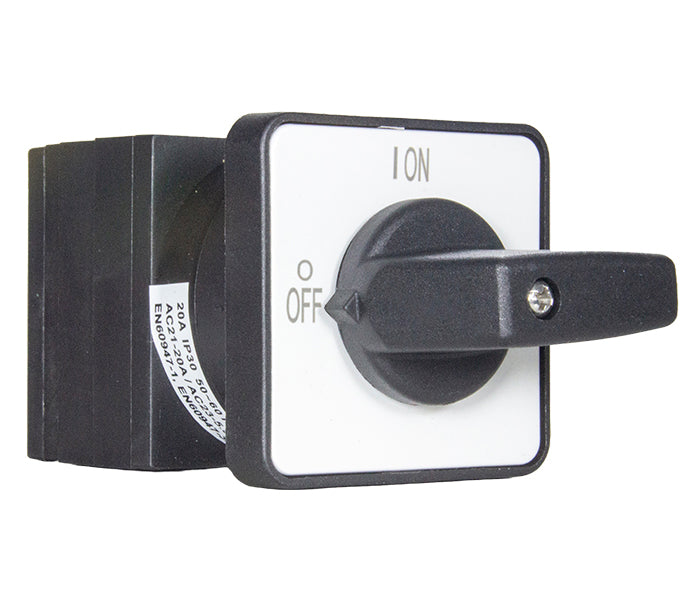

| KP0N-20-3P | 20A / Preta |

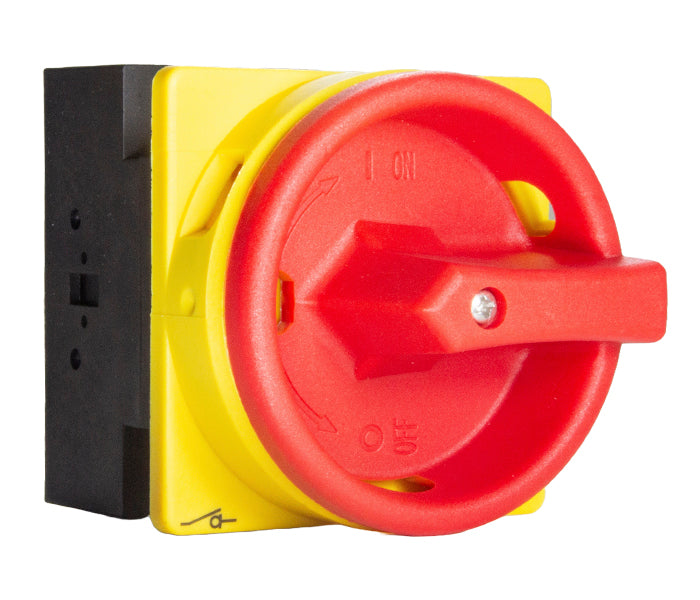

| KP1-32-3P | 32A / Vermelha/Amarela |

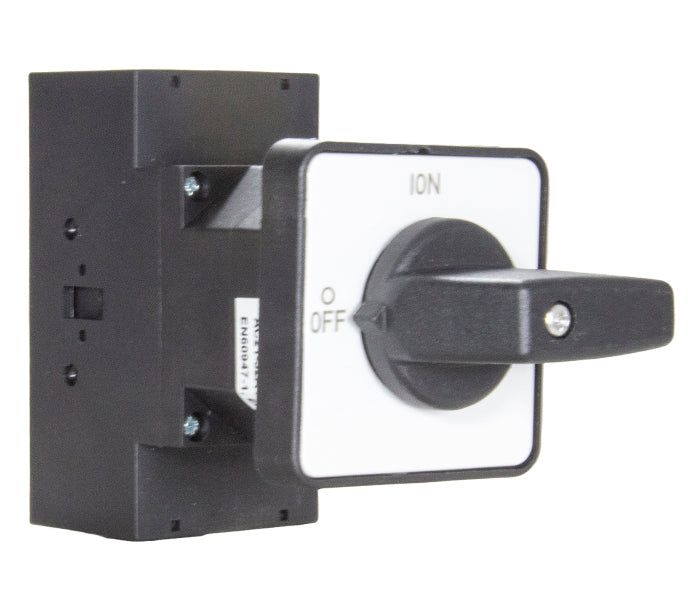

| KP1N-32-3P | 32A / Preta |

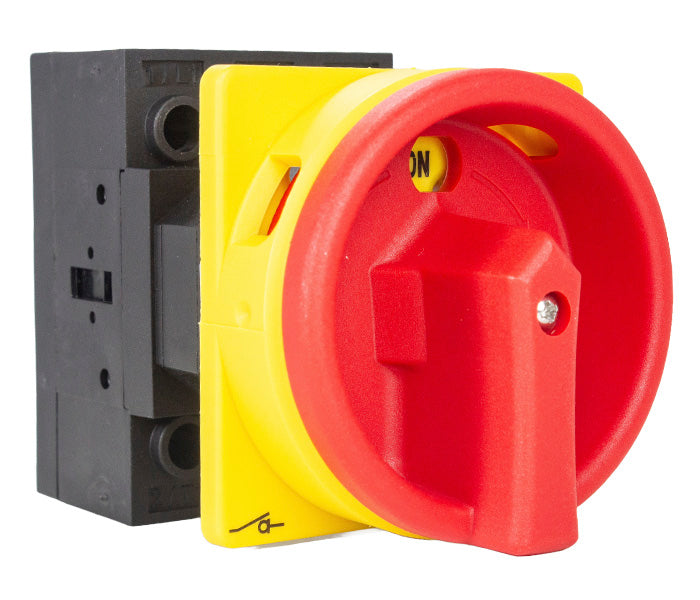

| KP3-63-3P | 63A / Vermelha/Amarela |

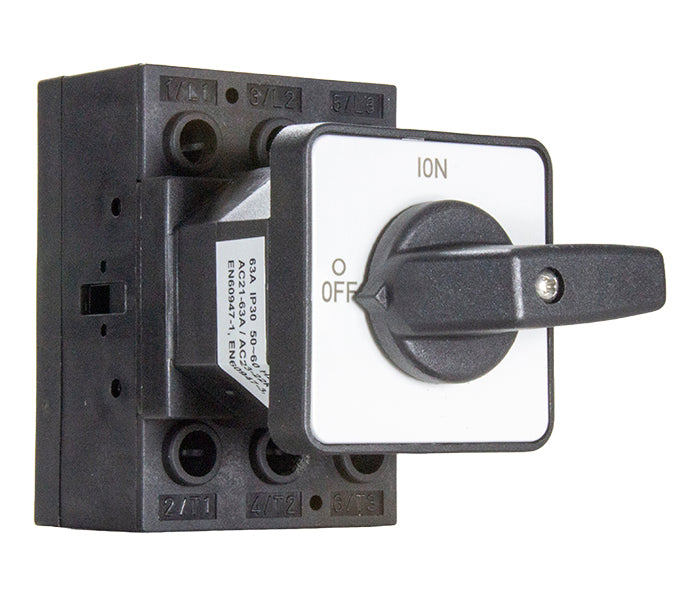

| KP3N-63-3P | 63A / Preta |

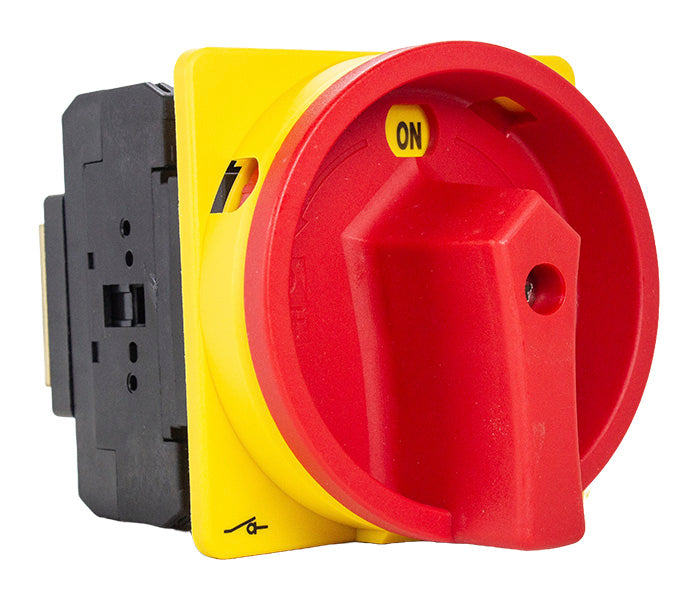

| KP5-100-3P | 100A / Vermelha/Amarela |

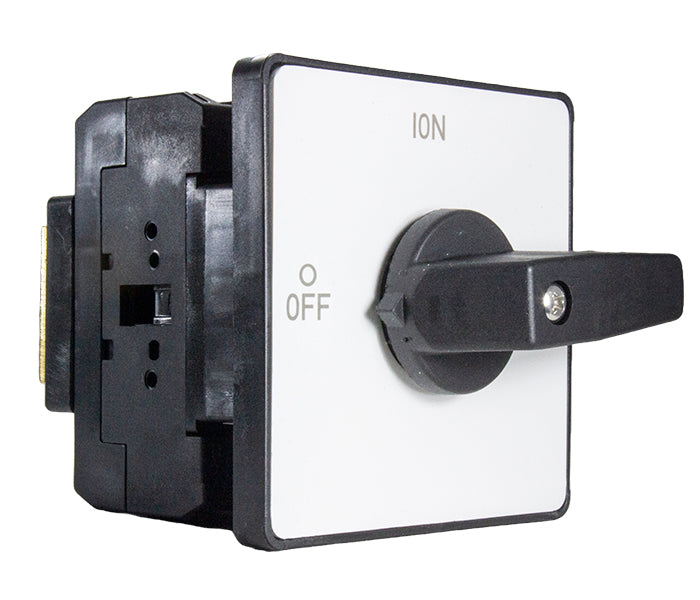

| KP5N-100-3P | 100A / Preta |
Especificações Gerais
Especificações Gerais
| Capacidade | 20 | 40 | 63 | 80 | 100 | |
|---|---|---|---|---|---|---|
| Corrente nominal (Ith) | A | 20 | 40 | 63 | 80 | 100 |
| Tensão nominal de operação (Ue) | V | 690 | ||||
| Tensão nominal de isolação (Ui) | V | 690 | ||||
| Frequência | Hz | 50 / 60 | ||||
| Tensão nominal de impulso suportável (Uimp) | kV | 4 | 4 | 6 | 6 | 6 |
| Corrente nominal de operação (Ie) | ||||||
| AC-21 A | 415V / A | 20 | 40 | 63 | 80 | 100 |
| AC-23 A | 230V 3 fases / kW | 3 | 7,5 | 15 | 18,5 | 18,5 |
| 415V / kW | 4 | 15 | 22 | 30 | 37 | |
| Grupo de materiais | EN60947-1 | II | ||||
| Grau de poluição | EN60947-1 | 3 | ||||
| Flamabilidade | UL94 | V0 | ||||
| Temperatura ambiente de operação | -25 ~ 55°C | |||||
| Vida mecânica (número de operações) | 500 x 10³ | 100 x 10³ | ||||
| Grau de proteção | IP50 | |||||
