Soft Starter PS20
CÓD: PS20-110-4T
Descrição
Descrição
A linha PS20 é um soft starter inteligente e de fácil configuração, com interface LCD em português e inglês para monitoramento e parametrização. Possui modos de partida por rampa de tensão ou limite de corrente, além de funções avançadas de controle e proteção do motor. Conta com registro de eventos e monitoramento de desempenho. Seu bypass integrado garante menor aquecimento e maior eficiência.
- Modos de partida: rampa de tensão ou limite de corrente
- Bypass integrado
- Potência até 115 kW
- Display de operação remota
Selecione as opções abaixo
Lista de códigos
Lista de códigos
| Código | Descrição |
|---|---|
| PS20-110-4T | 110A |

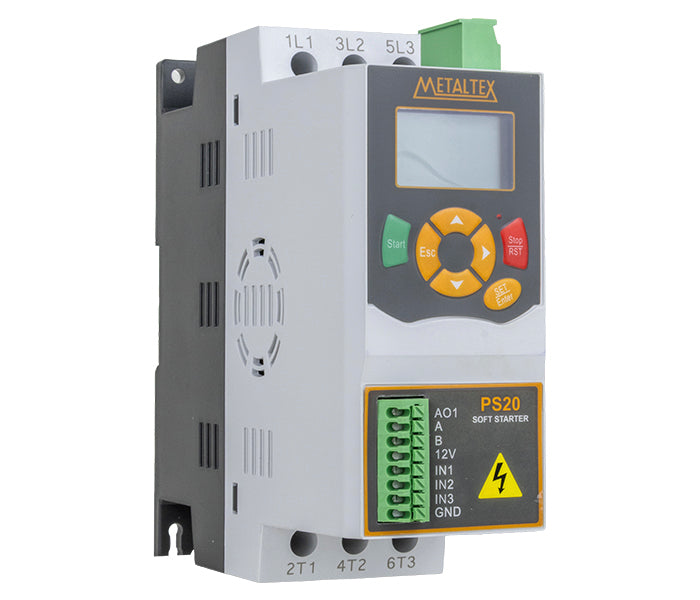

| PS20-12-4T | 12A |
| PS20-150-4T | 150A |
| PS20-180-4T | 180A |

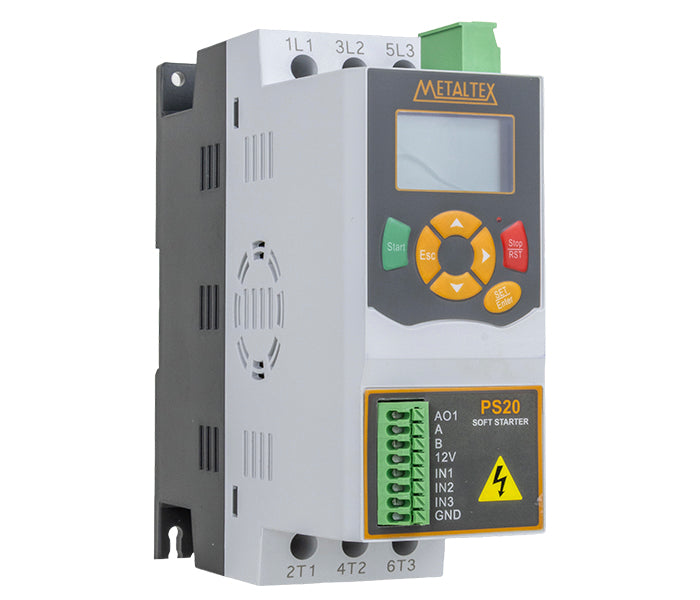

| PS20-22-4T | 22A |

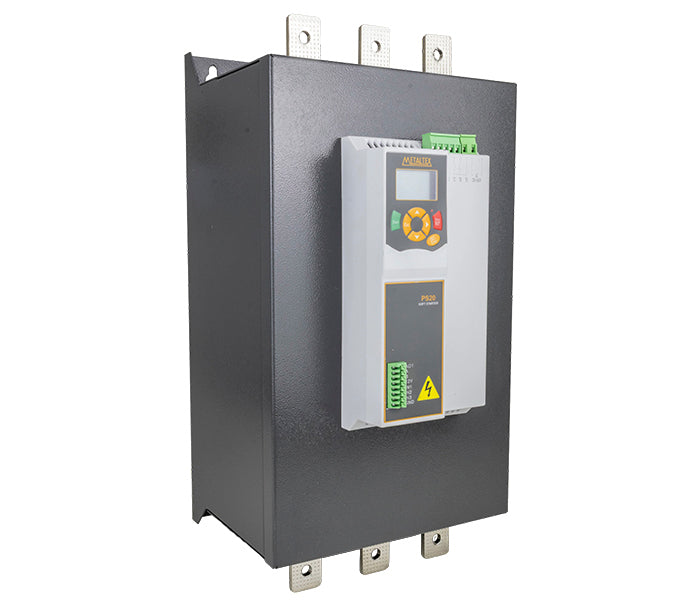

| PS20-230-4T | 230A |
| PS20-30-4T | 30A |

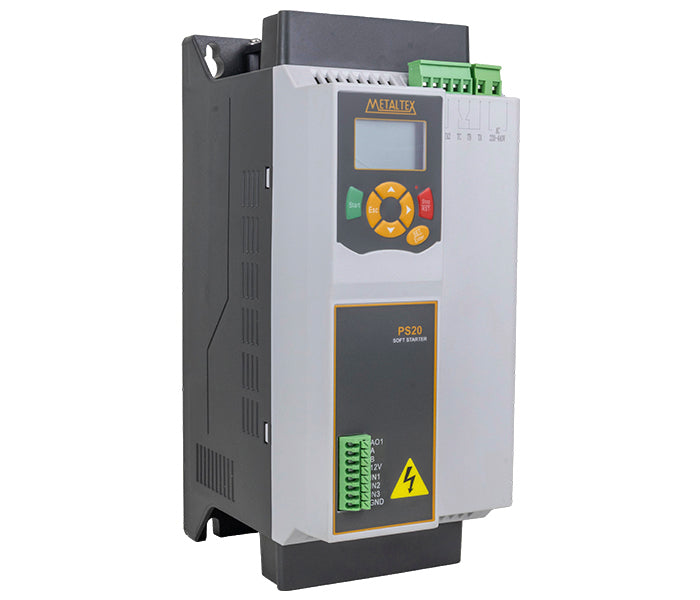

| PS20-45-4T | 45A |
| PS20-60-4T | 60A |

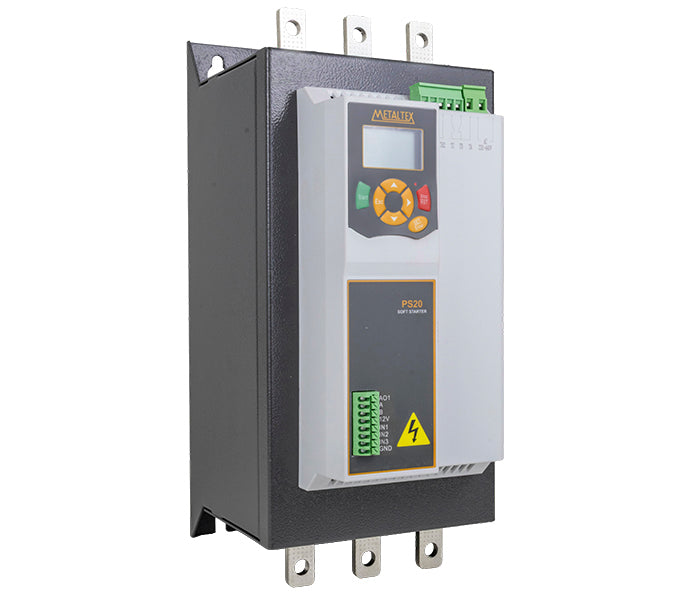

| PS20-90-4T | 90A |
Especificações Gerais
Especificações Gerais
| Corrente nominal | 12 a 30 A | 45 a 230 A |
| Tensão de comando (L/N) | 220 VCA | 220 a 440 VCA |
| Fonte interna de entrada digital (A1, A2) | 12 VCC | 24 VCC |
| Alimentação (L1/R, L2/S, L3/T) | 220 a 440 V (± 10%) 50/60 Hz | |
| Tensão inicial | 30 a 70% Un | |
| Tempo de aceleração | 1 a 120 s | |
| Tempo de desaceleração | 1 a 60 s | |
| Proteções/Diagnósticos | Falha no tiristor Falta de fase na entrada Falta de fase na saída Sobrecarga em operação Sobrecorrente na partida Sobrecorrente em operação Subcorrente Desequilíbrio entre fases | |
| Configurações do relé | Aciona ao energizar: Em rampa; Bypass acionado; Parada suave; Em operação; Em espera (standby); Possibilidade de adicionar tempo de atraso | |
| Saídas a relé | Reversível (5A @ 250VCA) | NA (5A @ 250VCA) |
| Comunicação Modbus RTU (A, B) | Interface serial RS-485 Modbus RTU | |
| Temperatura de operação | 0 a 50 °C (32 a 122 °F) | |
| Umidade de operação | 0 a 90% sem condensação | |
| Altitude de operação | 0 a 1000 m (acima desta altitude aplicar redução de classificação) | |
| Grau de proteção | IP21 | |
| Fixação | Parafusos M4 | Parafusos M6 |
