Borne Modular BR10 45° para PCI
CÓD: BR1002V
Descrição
Descrição
O BR10 é um borne modular de passo 5mm com design em 45°, ideal para conexões práticas. Suporta até 10A/300V, garantindo segurança e confiabilidade em sistemas elétricos industriais e residenciais. Construído com materiais anti-chama e metais resistentes, oferece durabilidade e robustez. Compacto e versátil, é indicado para montagens organizadas e eficientes em painéis elétricos.
- Permite a combinação de diversos blocos (2 ou 3 vias)
- Suporta 10A e 300V, adequado para aplicações de média potência
- Corpo em PA66 anti-chama, parafusos em aço zincado e contatos metálicos niquelados/estanhados
- Para fios de 24 a 14 AWG (0,2–2,5mm²), com passo de 5mm
Selecione as opções abaixo
Lista de códigos
Lista de códigos
| Código | Descrição |
|---|---|

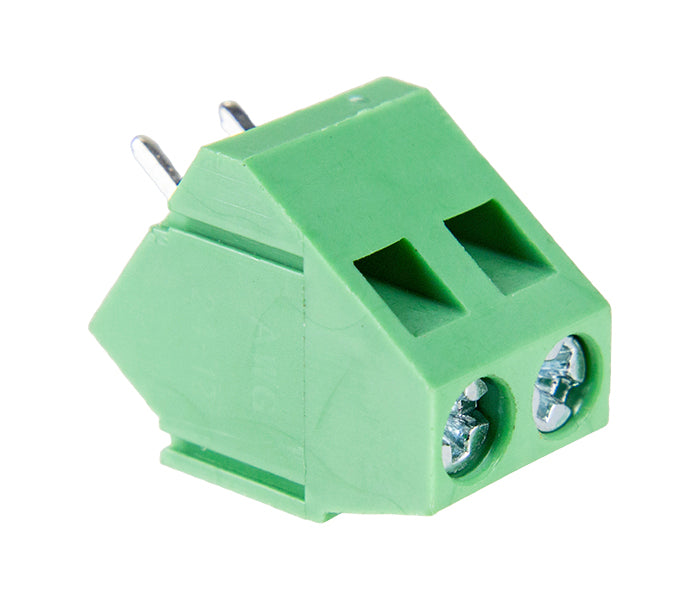

| BR1002V | 2 Vias |

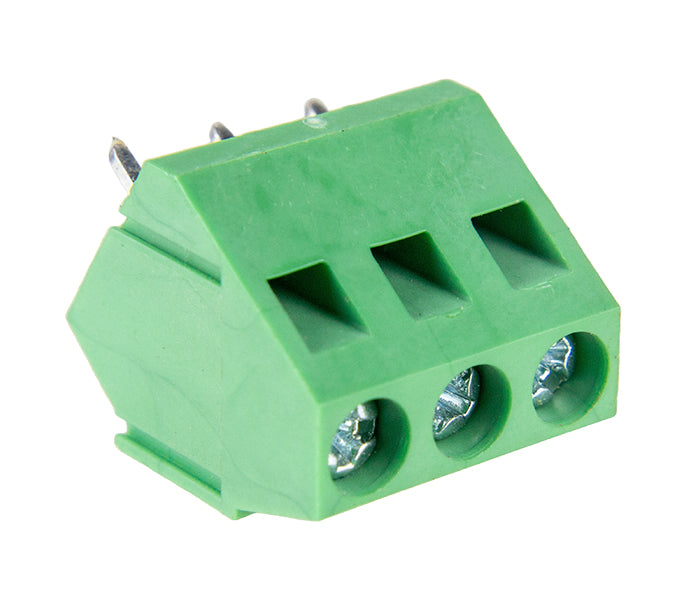

| BR1003V | 3 Vias |
Especificações Gerais
Especificações Gerais
| Tensão nominal | 300V |
| Corrente nominal | 10A |
| Resistência de contato | 20mΩ |
| Resistência de isolação | 500MΩ (1000VCC/VDC) |
| Rigidez dielétrica | 2000 VCA/VAC (1 minuto) |
| Temperatura de operação | -40°C ~ +105°C |
| Torque máximo | 0,4Nm (3,6Lb.in) |
| Alojamento | PA66, UL94V-0 |
| Parafuso | Aço M2,5 - Zincado |
| Terminais | Latão estanhado |
| Contato | Latão niquelado |
| Cabo aplicável | 24 ~ 14AWG (0,2 ~ 2,5mm²) |
| Cor | Verde |
