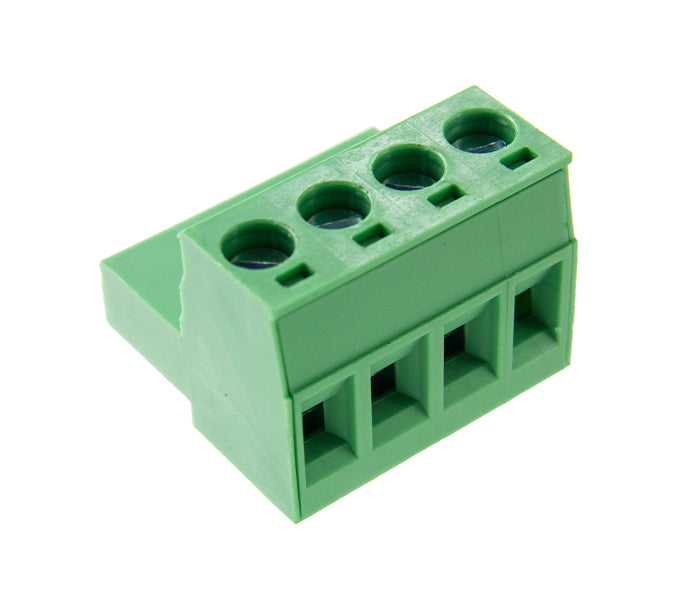

Borne BR14 90° para Conexão de Cabo à Borda de PCI
CÓD: BR1402
Descrição
Descrição
O BR14 é um borne de conexão fio-PCI em 90°, ideal para integração direta em placas eletrônicas. Com capacidade de 10A/300V, garante conexões seguras e confiáveis em sistemas industriais e eletrônicos. Sua construção robusta utiliza materiais antichamas e contatos em latão estanhado e elementos em bronze fosforoso niquelado.
- Faixa de tensão: até 300V
- Corrente nominal: 10A
- Configuração: 2 a 18 vias, passo 5,0 mm, conexão por parafuso
- Montagem e proteção: para PCI, material antichamas UL94 V-0, temperatura -40 °C a +105 °C
Selecione as opções abaixo
Lista de códigos
Lista de códigos
| Código | Descrição |
|---|---|

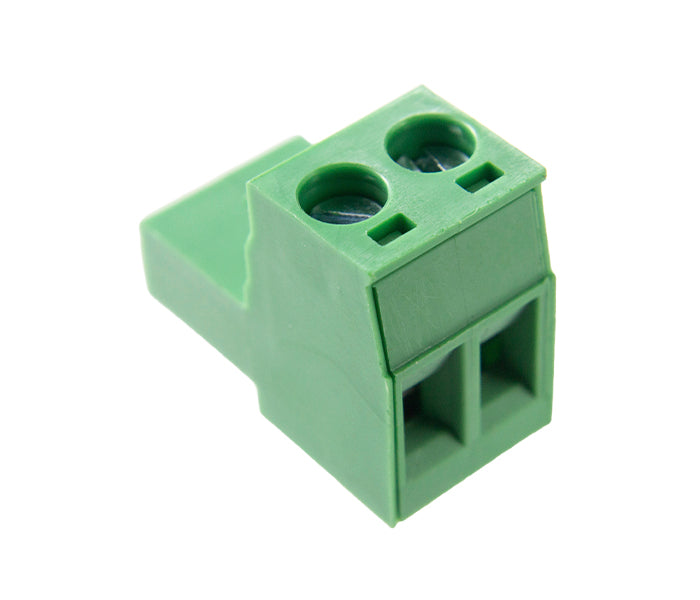

| BR1402 | 2 Vias |

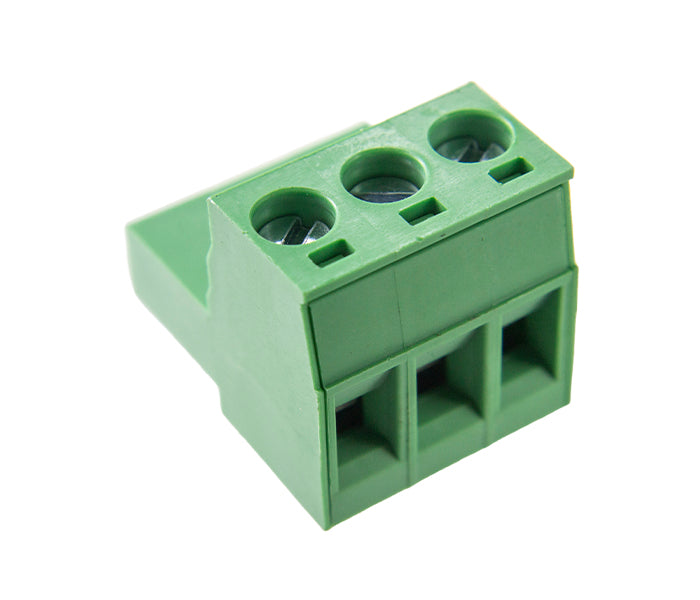

| BR1403 | 3 Vias |
| BR1404 | 4 Vias |

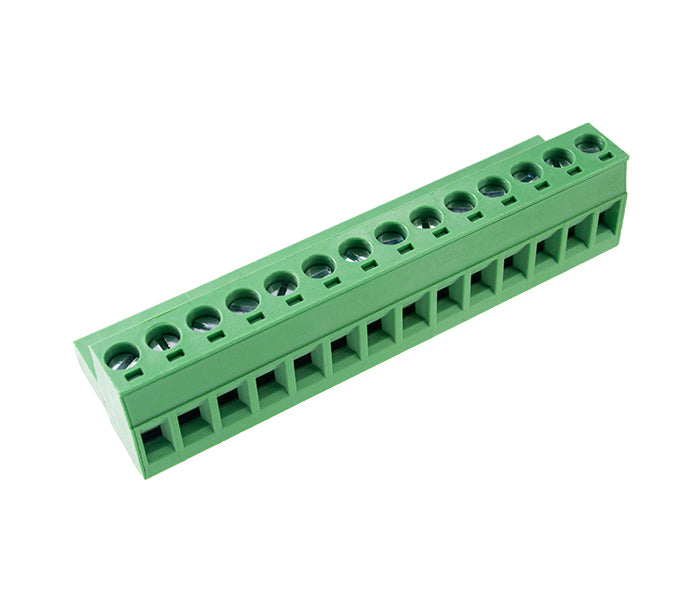

| BR1414 | 14 Vias |

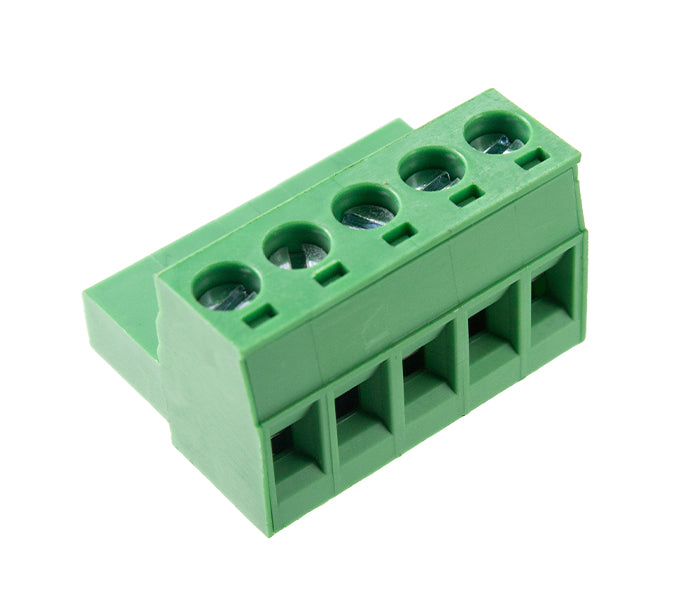

| BR1405 | 5 Vias |

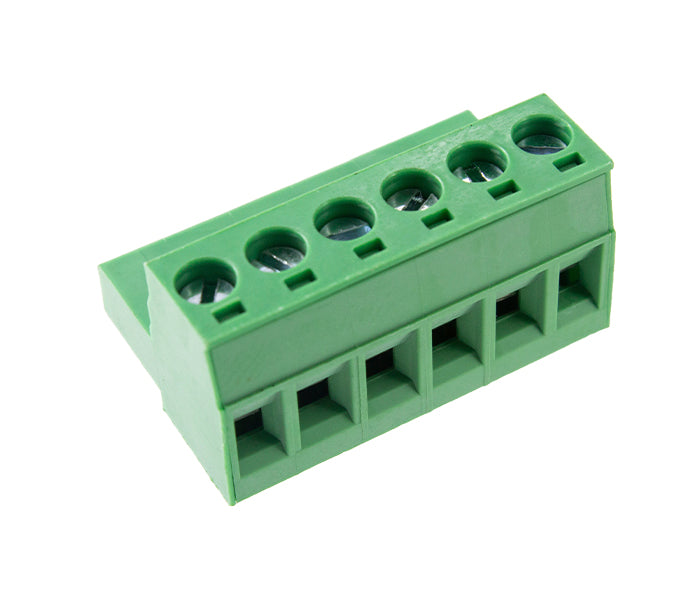

| BR1406 | 6 Vias |

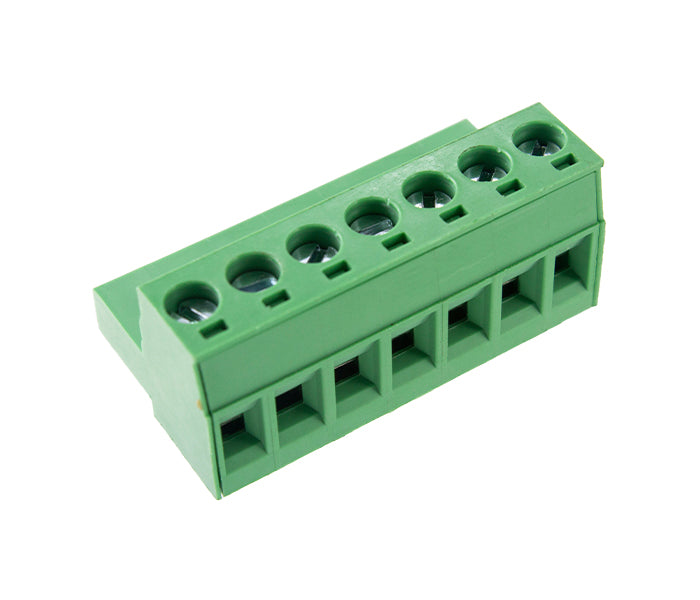

| BR1407 | 7 Vias |

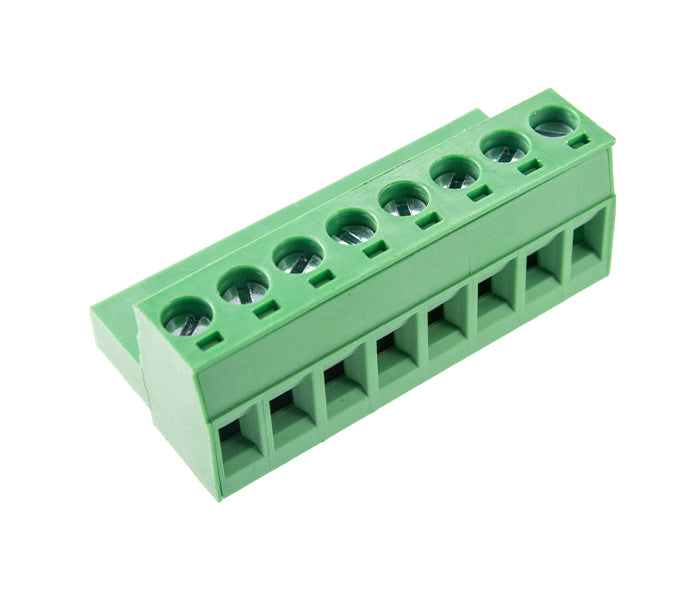

| BR1408 | 8 Vias |

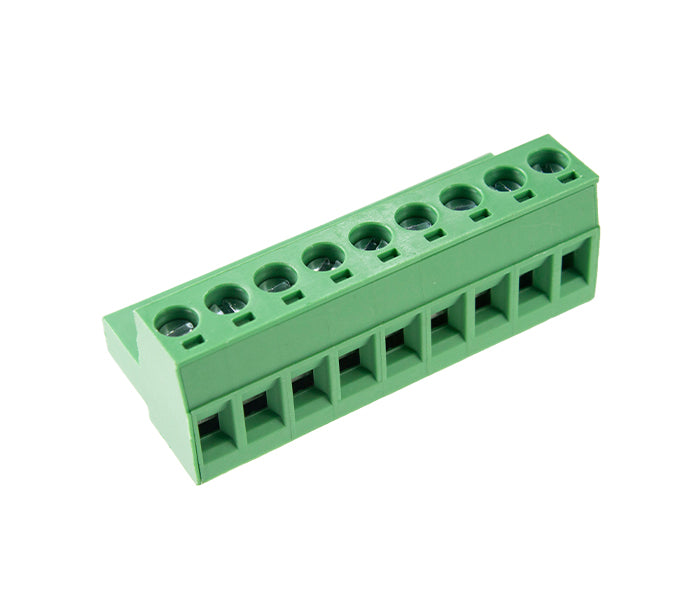

| BR1409 | 9 Vias |

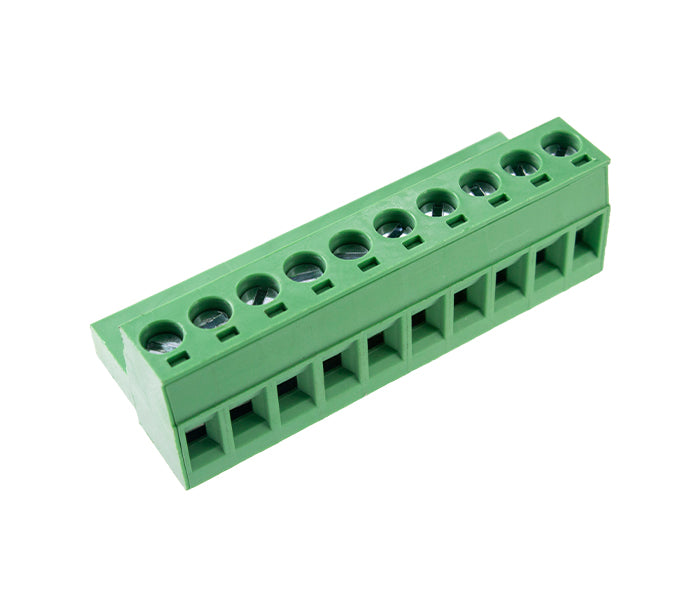

| BR1410 | 10 Vias |

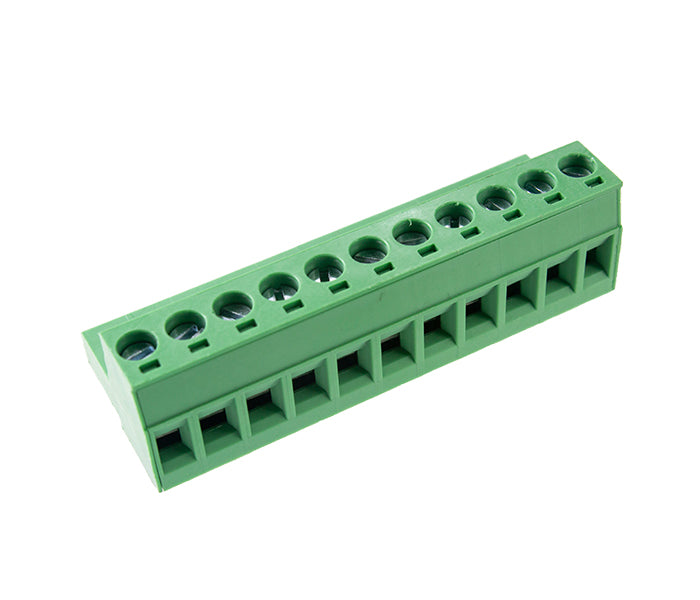

| BR1411 | 11 Vias |

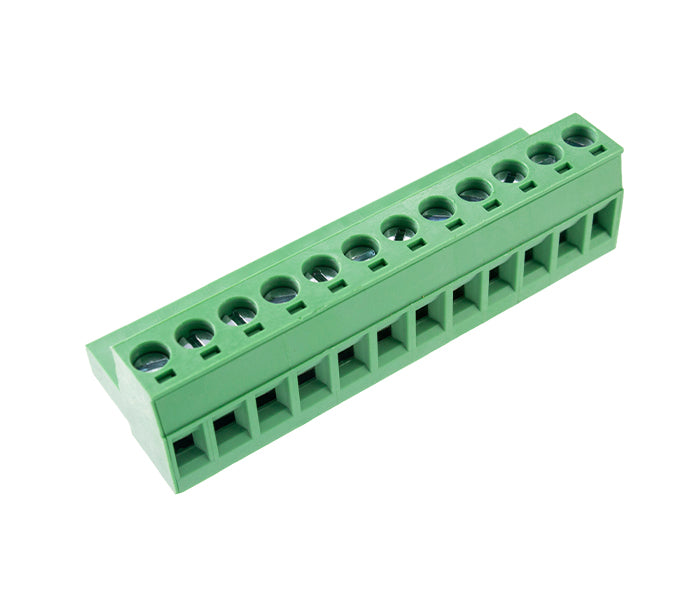

| BR1412 | 12 Vias |
| BR1413 | 13 Vias |

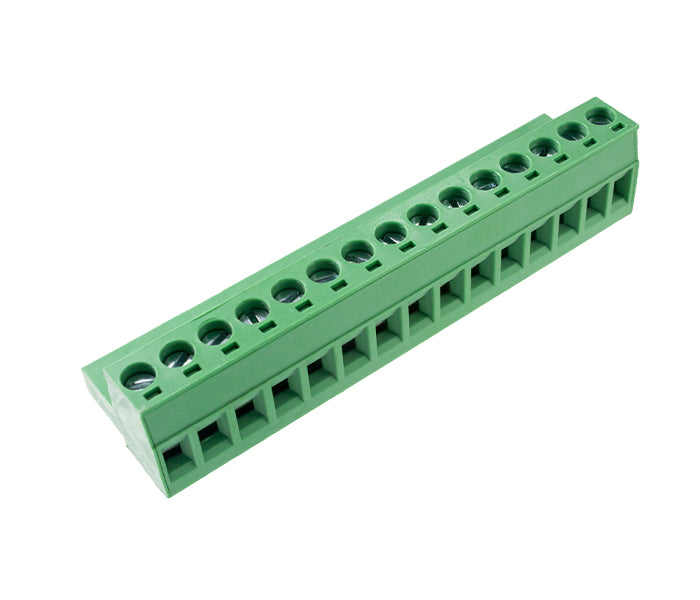

| BR1415 | 15 Vias |

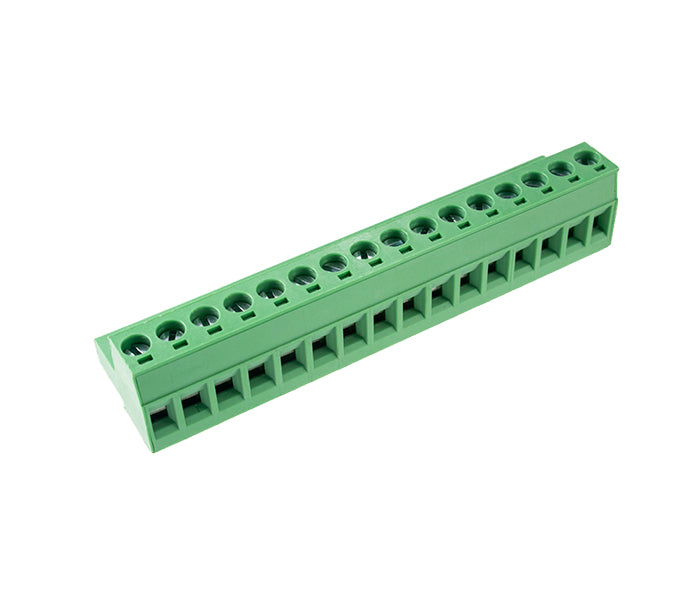

| BR1416 | 16 Vias |

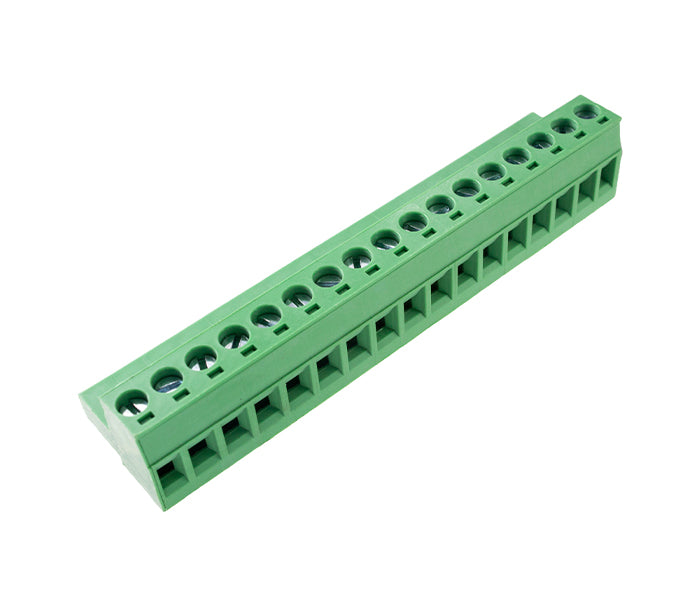

| BR1417 | 17 Vias |

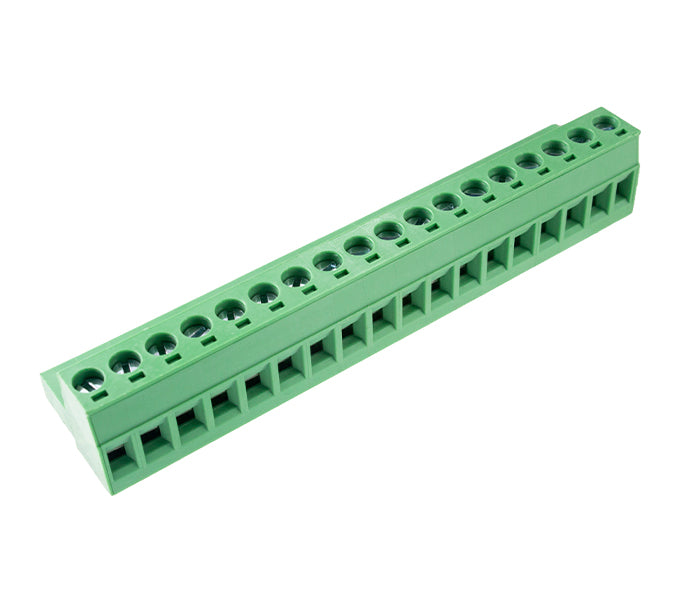

| BR1418 | 18 Vias |
Especificações Gerais
Especificações Gerais
| Tensão nominal | 300V |
| Corrente nominal | 10A |
| Resistência de contato | 20mΩ |
| Resistência de isolação | 500MΩ/1000VDC |
| Rigidez dielétrica | 2000VAC/1min |
| Temperatura de operação | -40°C ~ 105°C |
| Torque máx. | 0,5Nm (4.5Lb.in) |
| Alojamento | PA66, UL94V-0 |
| Parafuso | Aço M3, zincado |
| Terminais | Latão estanhado |
| Contato | Bronze fosforoso niquelado |
| Cabo aplicável | 28~14AWG |
| Cores | Verde |
