Borne Modular BR4 para PCI
CÓD: BR402P
Descrição
Descrição
O BR4 é um borne modular de passo 5mm (2 ou 3 vias), ideal para conexões seguras e flexíveis em sistemas elétricos. Com capacidade de até 20A/250V, atende aplicações industriais e residenciais de média potência. Sua construção robusta utiliza materiais anti-chama e metais resistentes para maior durabilidade. Versátil e disponível em diferentes cores, é indicado para montagens organizadas em painéis elétricos.
- Permite a combinação de blocos, com passo de 5mm (2 ou 3 vias)
- Suporta 16A/300V (UL) ou 20A/250V (IEC), adequado para aplicações de média potência
- Corpo em PA66 anti-chama, parafusos em aço zincado e contatos metálicos niquelados/estanhados
- Para fios de 22 a 14 AWG (0,5–2,5mm²), disponível nas cores verde ou preto
Selecione as opções abaixo
Lista de códigos
Lista de códigos
| Código | Descrição |
|---|---|

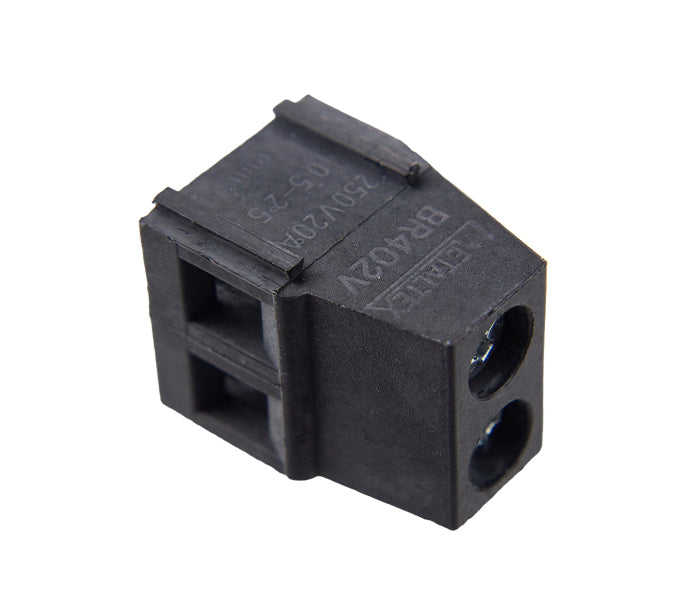

| BR402P | Preto / 2 Vias / - |

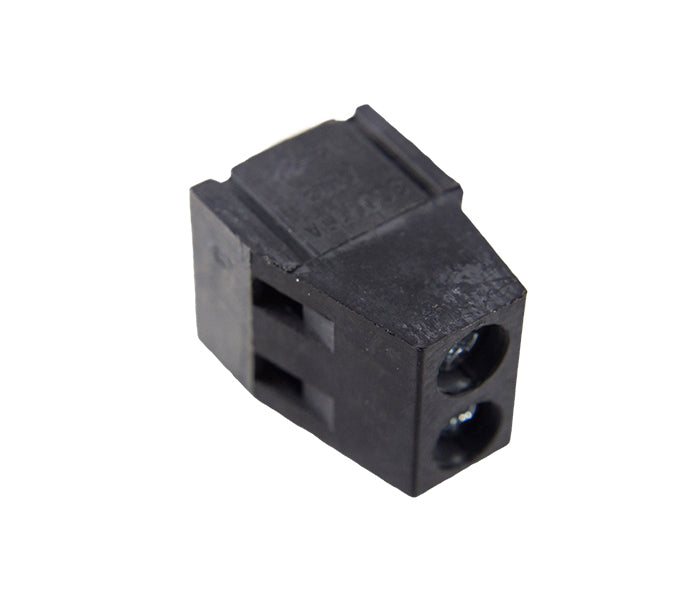

| BR402P-F | Preto / 2 Vias / Parafusos Fechados |

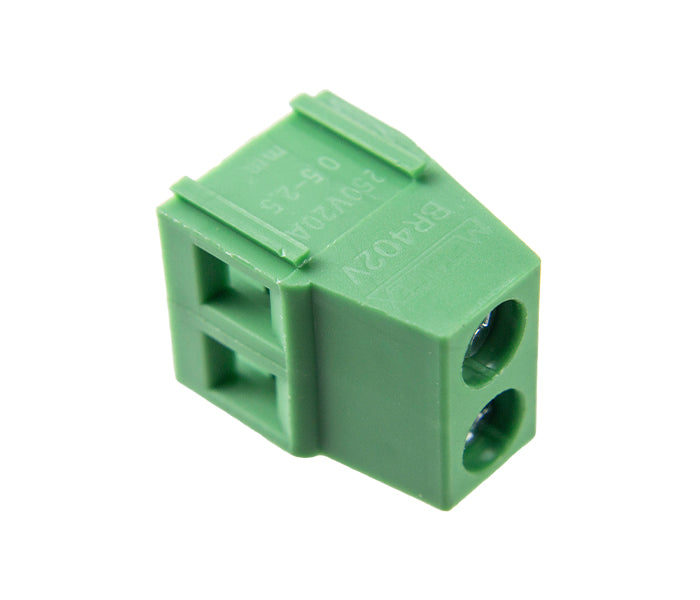

| BR402V | Verde / 2 Vias / - |

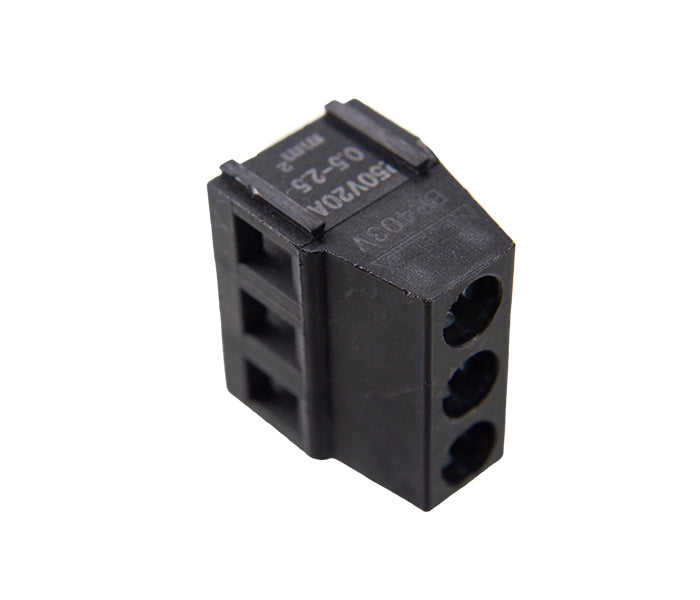

| BR403P-F | Preto / 3 Vias / Parafusos Fechados |

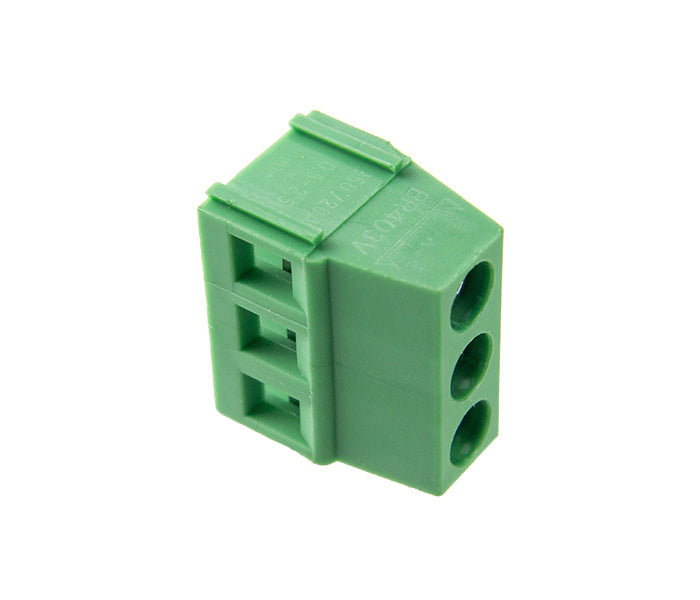

| BR403V | Verde / 3 Vias / - |
Especificações Gerais
Especificações Gerais
| UL | IEC | |
|---|---|---|
| Tensão nominal | 300V | 250V |
| Corrente nominal | 16A | 20A |
| Cabo aplicável | 22 ~ 14AWG | 0,5 ~ 2,5mm² |
| Resistência de contato | 20mΩ | |
| Resistência de isolação | 500MΩ (1000VCC/VDC) | |
| Rigidez dielétrica | 2000 VCA/VAC (1 minuto) | |
| Temperatura de operação | -40ºC ~ +105ºC | |
| Torque máximo | 0,4Nm (3.6Lb.in) | |
| Alojamento | PA66, UL94V-0 | |
| Parafuso | Aço M2,5 - Zincado | |
| Terminais | Latão estanhado | |
| Contato | Latão niquelado | |
| Cores | Verde ou preto | |
