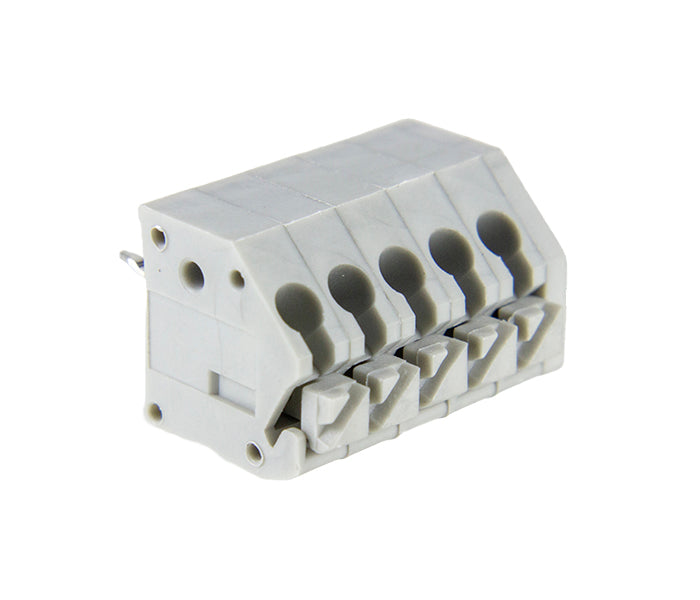

Borne BR13 45° para PCI
CÓD: BR1302C
Descrição
Descrição
O borne BR13 é um terminal para montagem em placa de circuito impresso (PCI), com conexão por mola que dispensa o uso de parafusos. Possui passo de 3,5 mm e configuração modular de até 10 vias, ideal para aplicações compactas. Fabricado em poliamida PA66 antichamas (UL94 V-0), com contatos em latão estanhado e mola em aço inox, garante alta segurança e confiabilidade elétrica.
- Faixa de tensão: até 300V
- Corrente nominal: 5A
- Configuração: 2 a 10 vias, passo 3,5 mm, conexão por mola (sem parafuso)
- Montagem e proteção: para PCI, material antichamas UL94 V-0, temperatura -40 °C a +105 °C
Selecione as opções abaixo
Lista de códigos
Lista de códigos
| Código | Descrição |
|---|---|

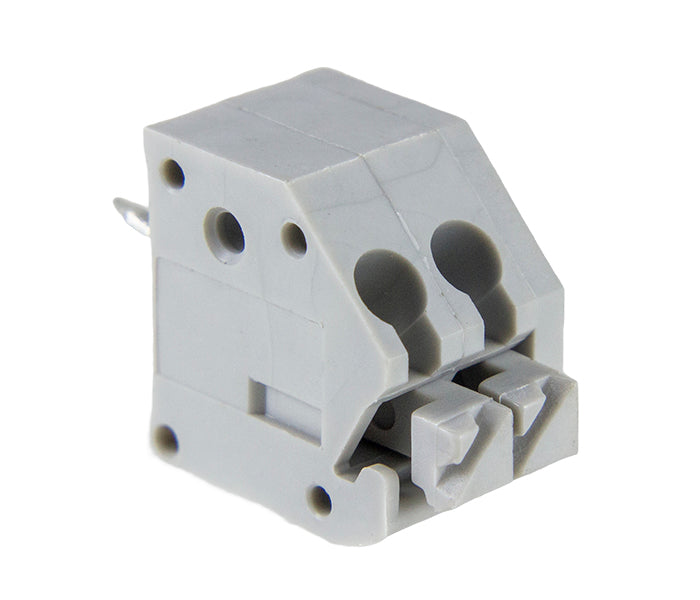

| BR1302C | 2 Vias |

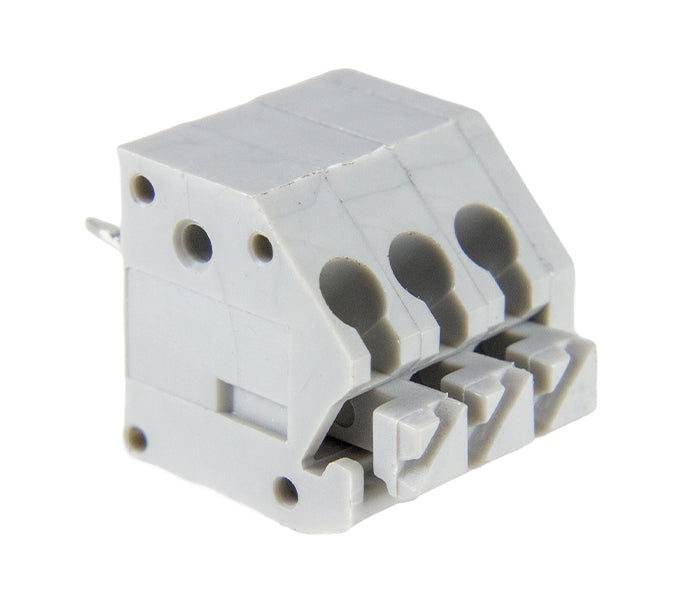

| BR1303C | 3 Vias |

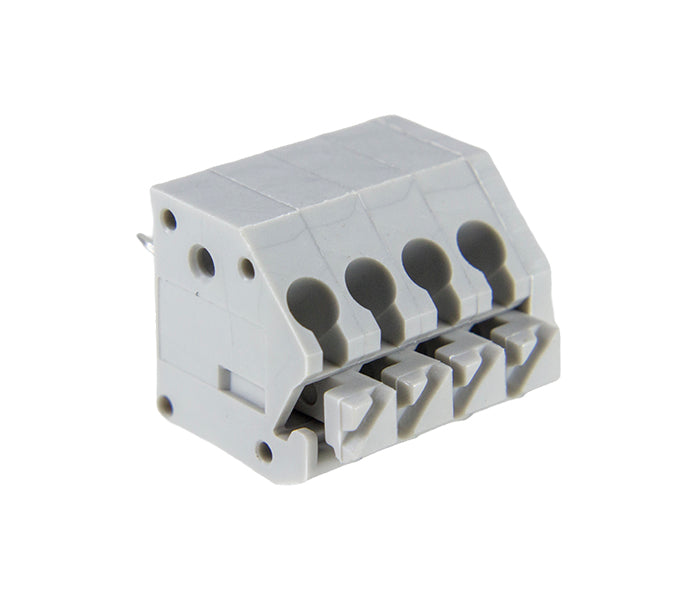

| BR1304C | 4 Vias |
| BR1305C | 5 Vias |
| BR1306C | 6 Vias |
| BR1307C | 7 Vias |
| BR1308C | 8 Vias |

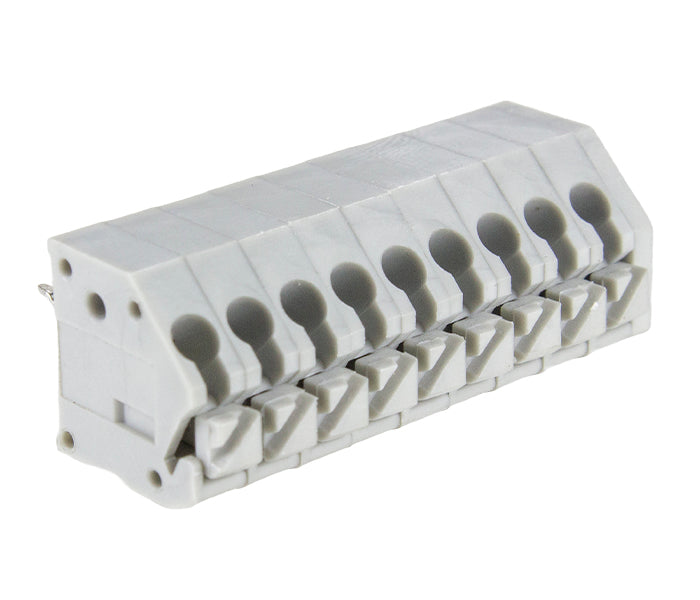

| BR1309C | 9 Vias |
| BR1310C | 10 Vias |
| BR1318C | 18 Vias |
| BR1324C | 24 Vias |
Especificações Gerais
Especificações Gerais
| Tensão nominal | 300V |
| Corrente nominal | 5A |
| Resistência de contato | 20mΩ |
| Resistência de isolação | 500MΩ (1000VCC/VDC) |
| Rigidez dielétrica | 1600VCA/VAC (1 minuto) |
| Temperatura de operação | -40°C ~ +105°C |
| Alojamento | PA66, UL94V-0 |
| Terminais | Latão estanhado |
| Contato | Mola de aço inoxidável (SUS301) |
| Cabo aplicável | 22 ~ 18AWG |
| Cor | Cinza |
