Automação

Chave de Partida CP Caixa Termoplástica

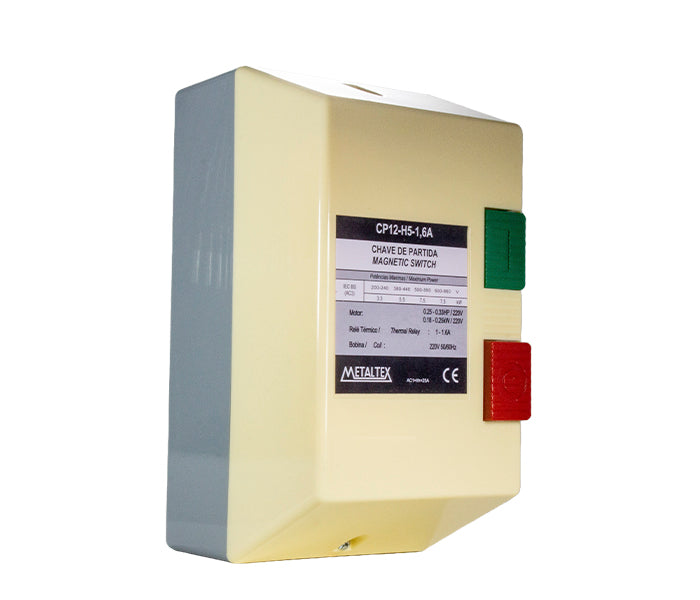

CÓD: CP12-H5-1.6A

Descrição

Chave de partida magnética com caixa termoplástica, que proporciona isolamento elétrico e leveza ao conjunto. Indicada para ambientes internos, com grau de proteção IP40 contra contato acidental. Disponível em diversas configurações de corrente e tensão, atendendo diferentes aplicações. É uma solução prática, segura e econômica para acionamento de motores.

Caixa termoplástica leve e isolante
Grau de proteção IP40
Alimentação em 110, 220 ou 380 VCA
Corrente até 22 A e potência até 11 kW

Selecione as opções abaixo

Lista de códigos

Código	Descrição
CP12-H5-1.6A	5.5kW / 220VCA / 1 a 1,6A

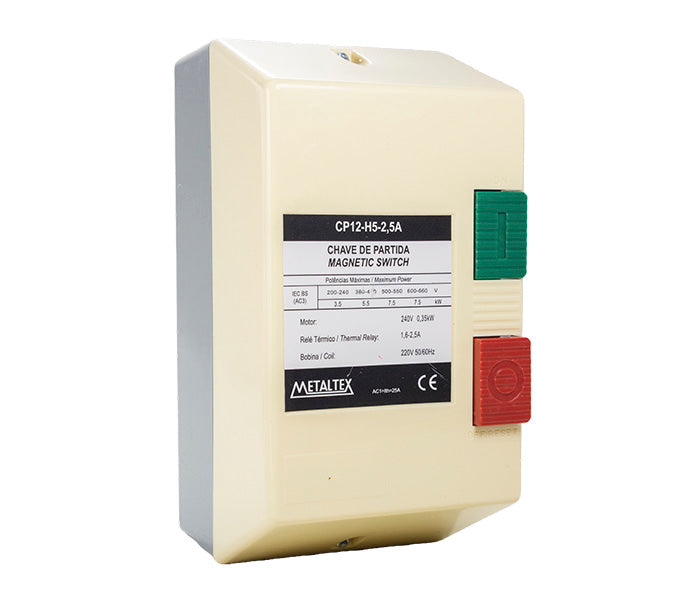

CP12-H5-2.5A	5.5kW / 220VCA / 1,6 a 2,5A
CP12-H5-4A	5.5kW / 220VCA / 2,5 a 4A

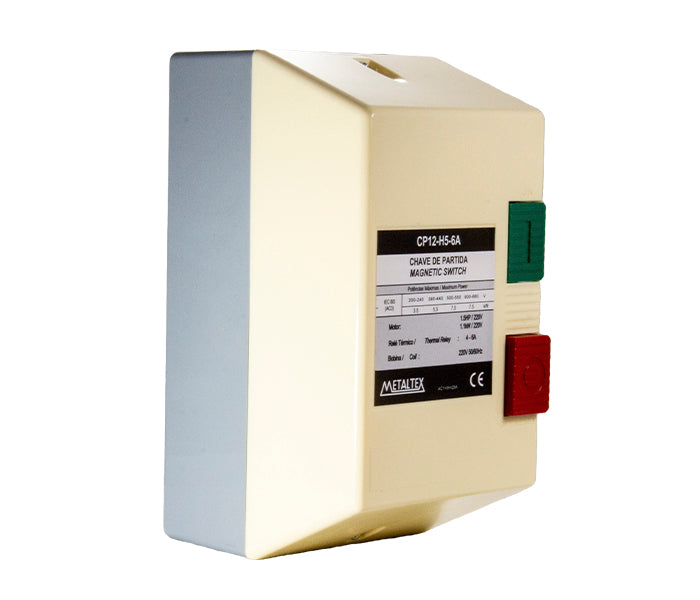

CP12-H5-6A	5.5kW / 220VCA / 4 a 6A

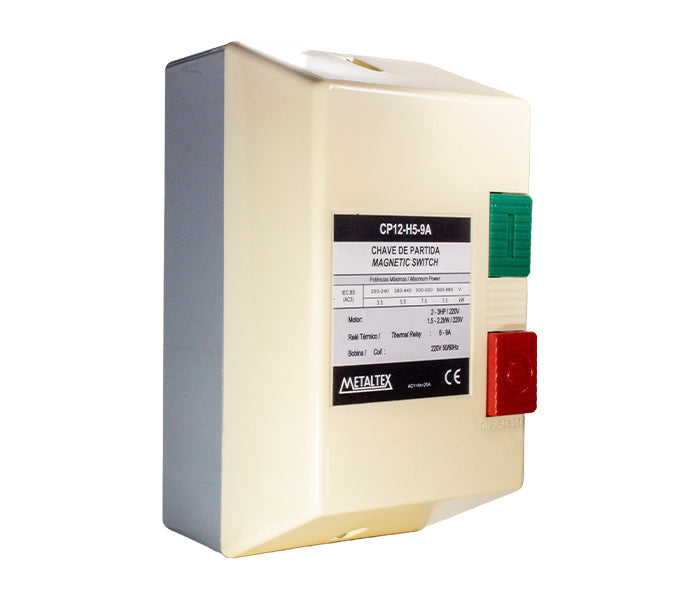

CP12-H5-9A	5.5kW / 220VCA / 6 a 9A

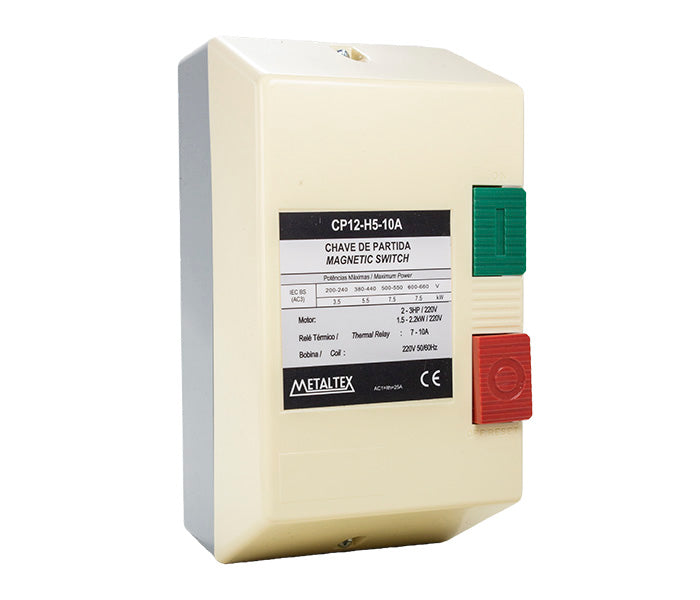

CP12-H5-10A	5.5kW / 220VCA / 7 a 10A

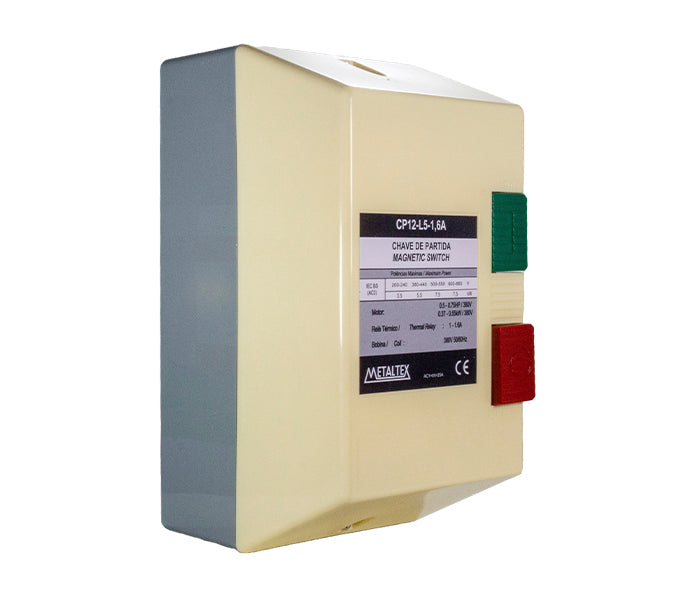

CP12-L5-1.6A	5.5kW / 380VCA / 1 a 1,6A

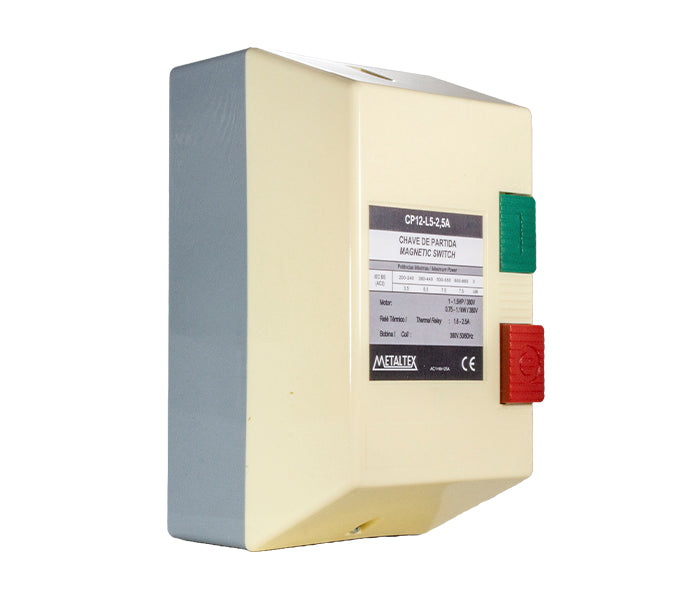

CP12-L5-2.5A	5.5kW / 380VCA / 1,6 a 2,5A

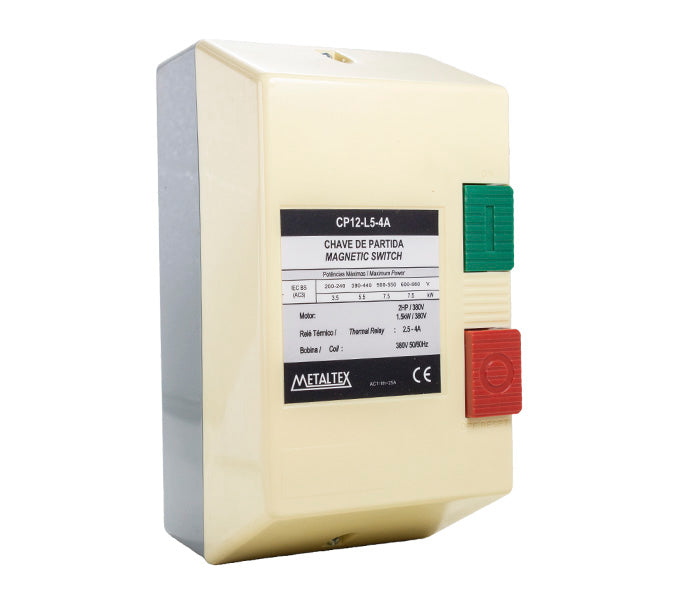

CP12-L5-4A	5.5kW / 380VCA / 2,5 a 4A

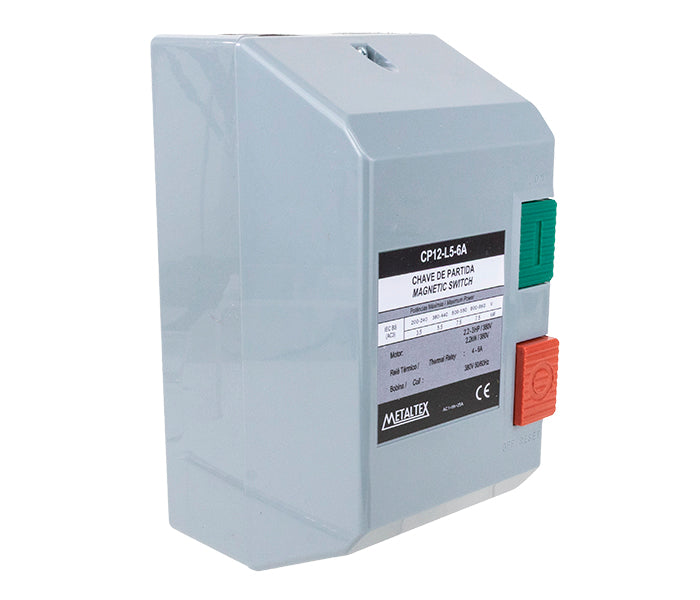

CP12-L5-6A	5.5kW / 380VCA / 4 a 6A

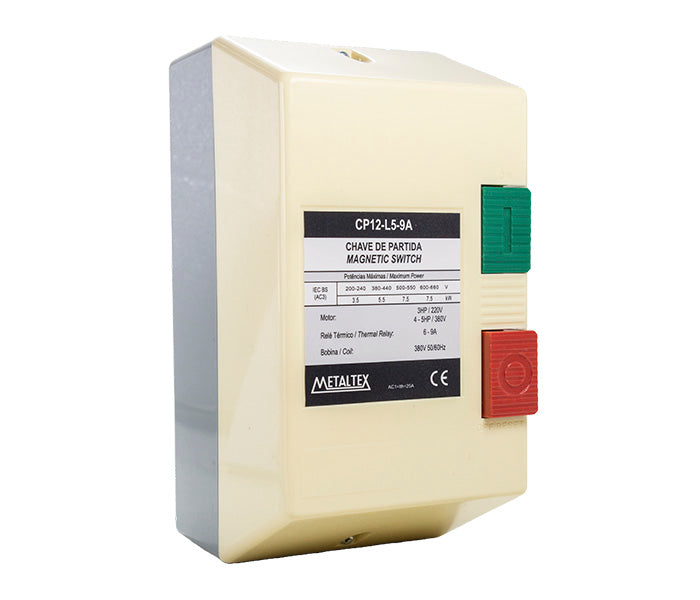

CP12-L5-9A	5.5kW / 380VCA / 6 a 9A

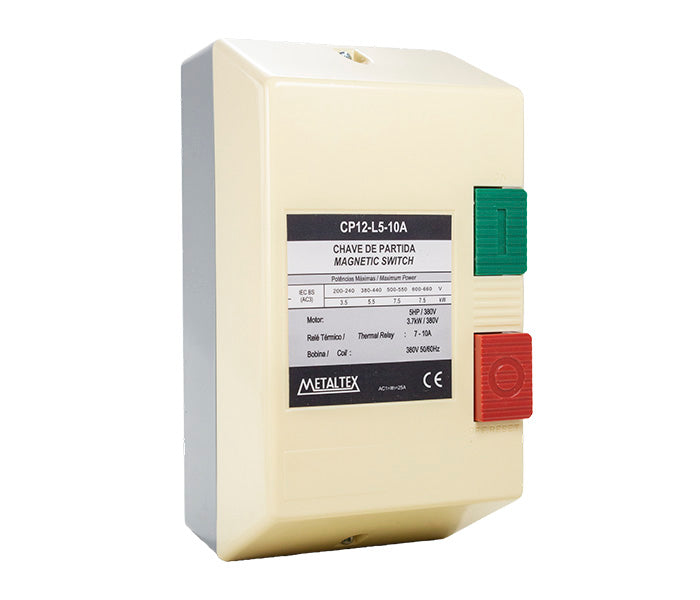

CP12-L5-10A	5.5kW / 380VCA / 7 a 10A

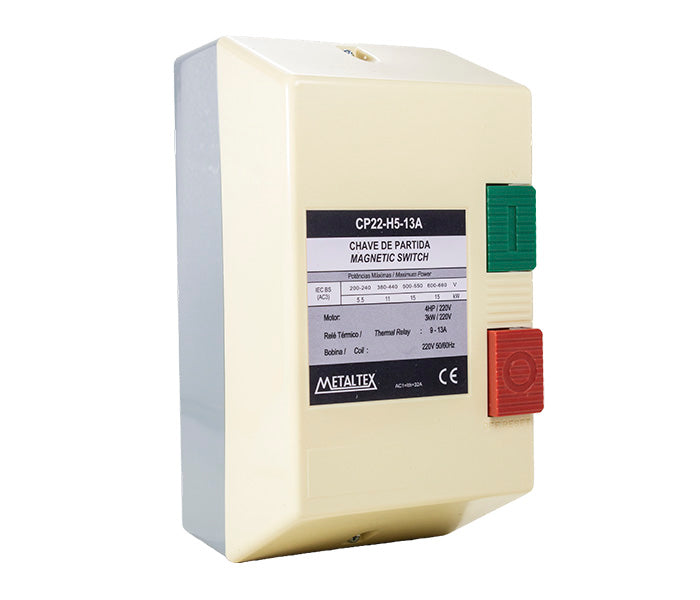

CP22-H5-13A	22kW / 220VCA / 9 a 13A

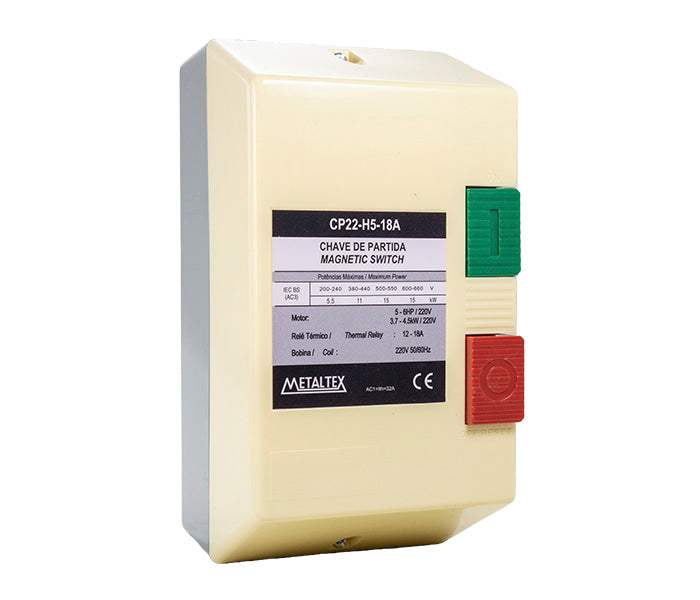

CP22-H5-18A	22kW / 220VCA / 12 a 18A

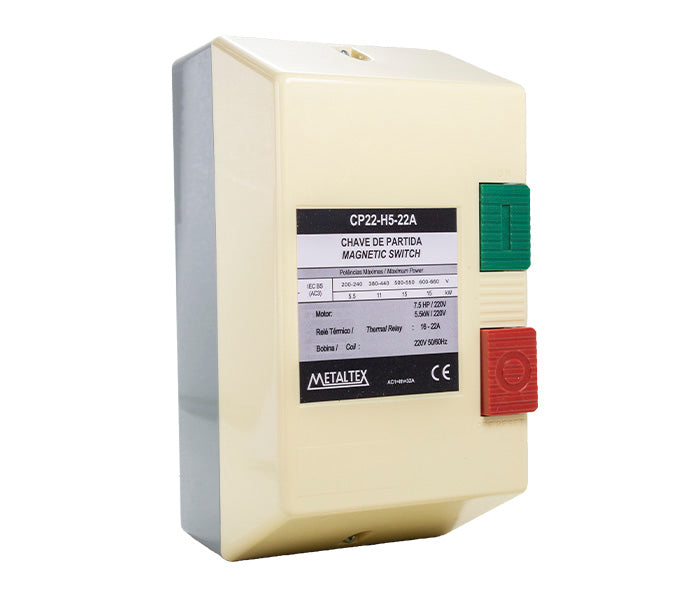

CP22-H5-22A	22kW / 220VCA / 16 a 22A

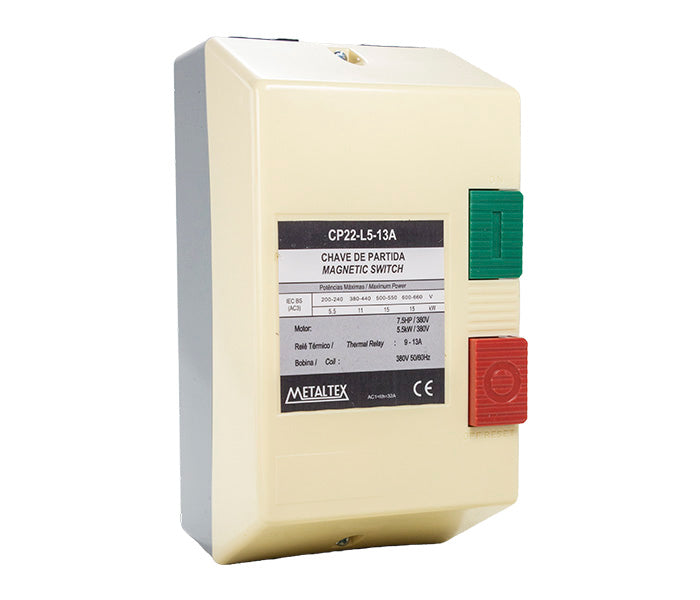

CP22-L5-13A	22kW / 380VCA / 9 a 13A

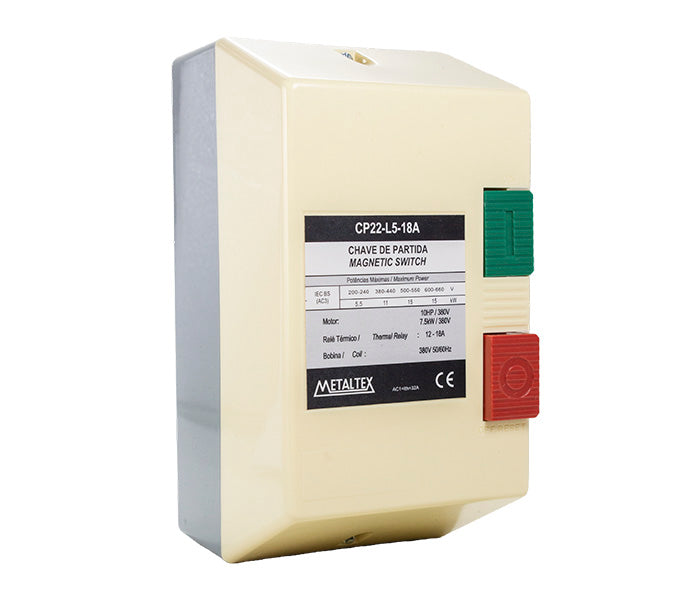

CP22-L5-18A	22kW / 380VCA / 12 a 18A

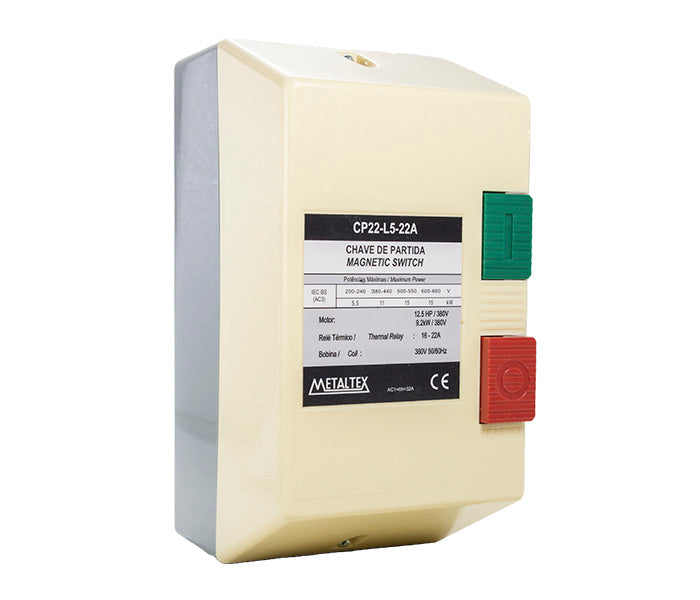

CP22-L5-22A	22kW / 380VCA / 16 a 22A

Especificações Gerais

Modelo Model	Capacidade Capacity AC1 (1h)	Contator / Contactor
		Capacidade / Capacity AC3
		1 Fase / 1 Phase			3 Fases / 3 Phases
	A	110V		220V			200V-220V			380V-440V			500V-550V
	A	A	KW	HP	A	KW	HP	A	KW	HP	A	KW	HP	A	KW	HP
CP12	25	25	0,5	0,7	25	1	1,3	13	3,5	4,7	12	5,5	7,4	7,5	7,5	10
CP22	40	40	0,9	1,2	40	1,8	2,4	22	5,5	7,4	22	11	14,7	22	15	20

Contator + Relé térmico Contactor + Thermal overload relay
Motores trifásicos aplicáveis Applicable three-phase motors
Modelo / Model	220VCA		380VCA
Modelo / Model	HP	kW	HP	kW
CP12-*-1.6A	0,25 - 0,33	0,18 - 0,25	0,5 - 0,75	0,37 - 0,55
CP12-*-2.5A	0,5	0,37	1 - 1,5	0,75 - 1,1
CP12-*-4A	0,75 - 1	0,55 - 0,75	2	1,5
CP12-*-6A	1,5	1,1	3	2,2
CP12-*-9A	2 - 3	1,5 - 2,2	5	3,7
CP12-*-10A	2 - 3	1,5 - 2,2	5	3,7
CP22-*-13A	4	3	7,5	5,5
CP22-*-18A	5 - 6	3,7 - 4,5	10	7,5
CP22-*-22A	7,5	5,5	12,5	9,2

Acessórios

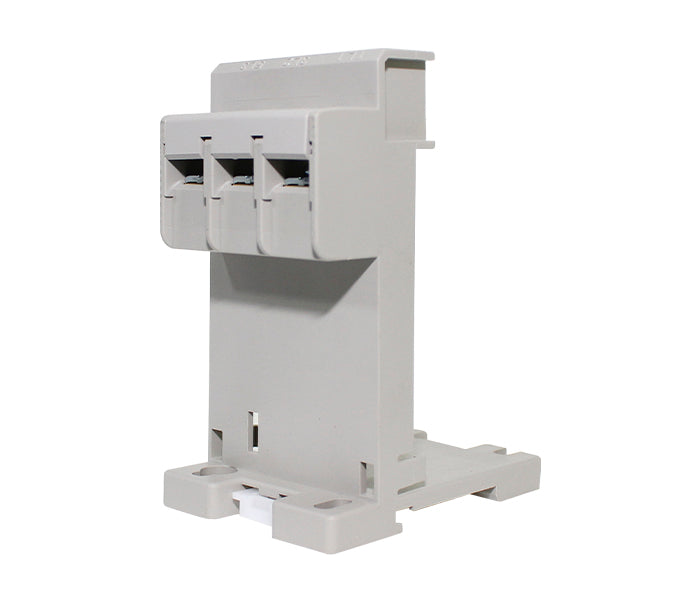

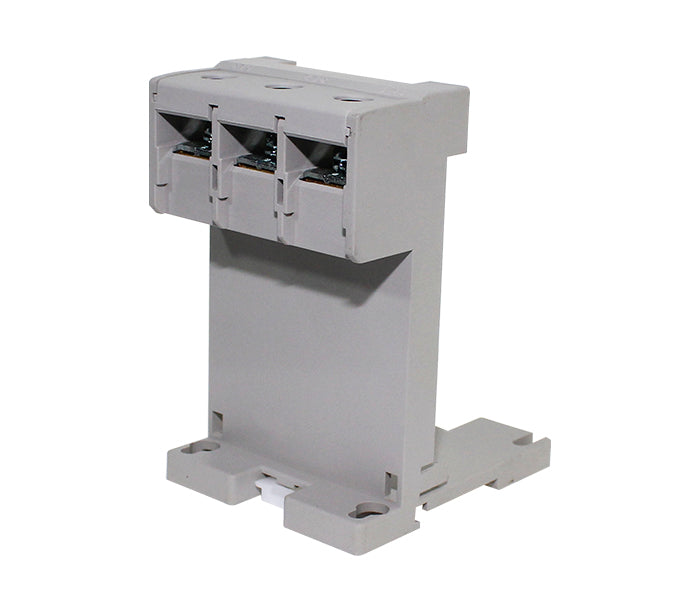

Base de Montagem em Trilho

Montagem em trilho DIN

Modelos RP-22, RP-40 e RP-85

Compatível com relés RT
