Chave de Partida CPM Caixa Metálica

CÓD: CPM12-H5-4A

Descrição

Chave de partida magnética em caixa metálica, projetada para aplicações industriais em ambientes exigentes. Oferece proteção contra poeira e jatos de água (IP56), garantindo maior durabilidade. Disponível em diferentes faixas de potência e tensão, adapta-se a diversos motores. Ideal para instalações que demandam robustez, segurança e confiabilidade operacional.

Caixa metálica robusta com alta resistência mecânica
Grau de proteção IP56
Potências de 5,5 a 22 kW
Alimentação em 220 ou 380 VCA

Selecione as opções abaixo

Lista de códigos

Código	Descrição

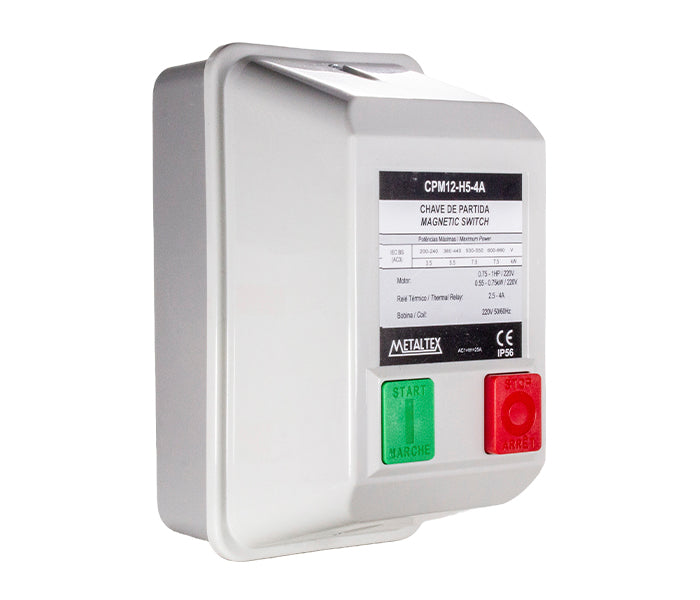

CPM12-H5-4A	5.5kW / 220VCA / 2,5 a 4A

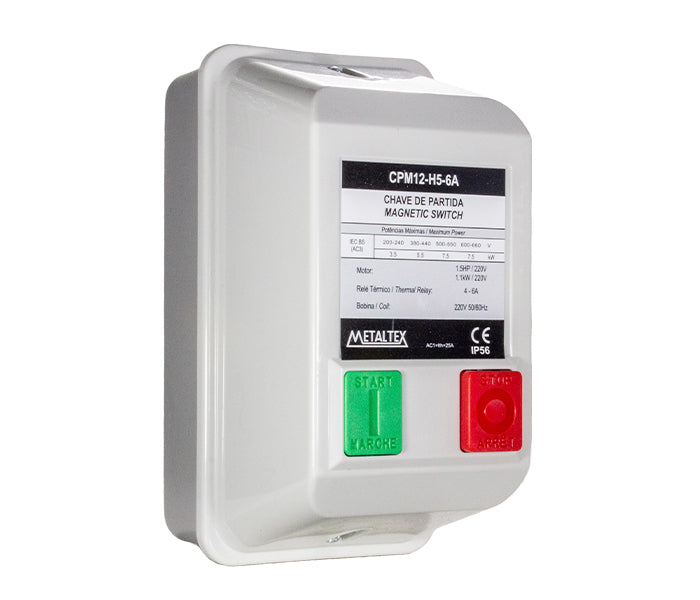

CPM12-H5-6A	5.5kW / 220VCA / 4 a 6A

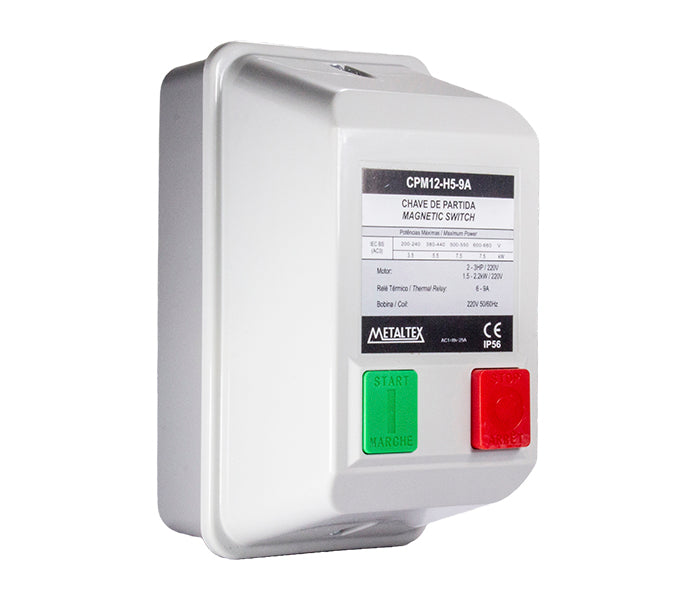

CPM12-H5-9A	5.5kW / 220VCA / 6 a 9A

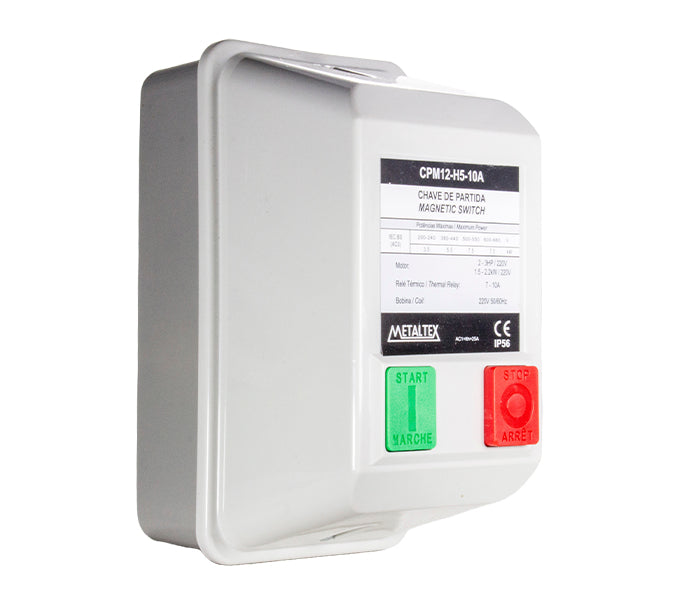

CPM12-H5-10A	5.5kW / 220VCA / 7 a 10A
CPM12-L5-6A	5.5kW / 380VCA / 4 a 6A

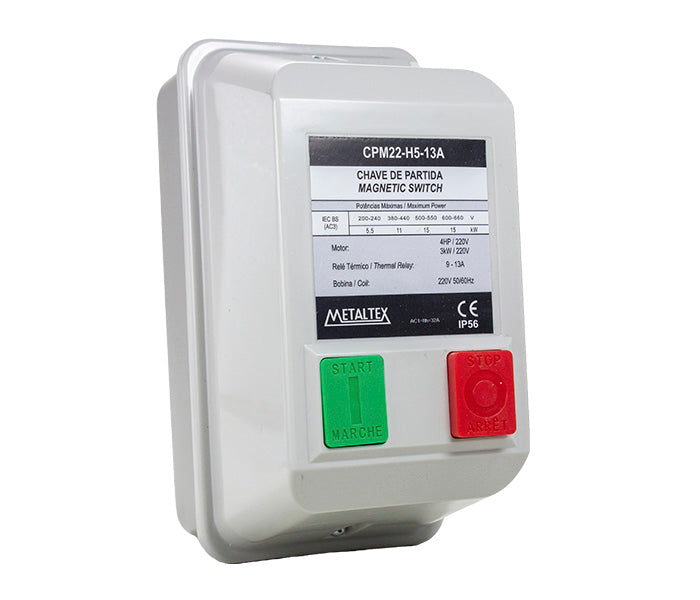

CPM22-H5-13A	11kW / 220VCA / 9 a 13A

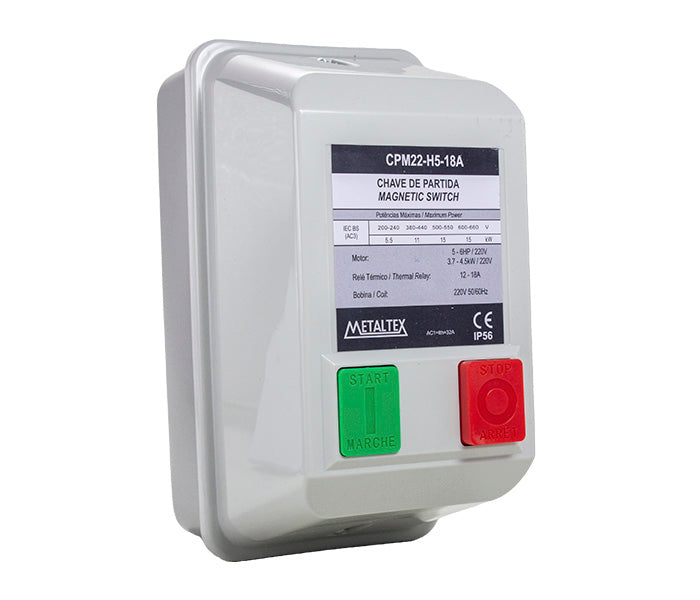

CPM22-H5-18A	11kW / 220VCA / 12 a 18A

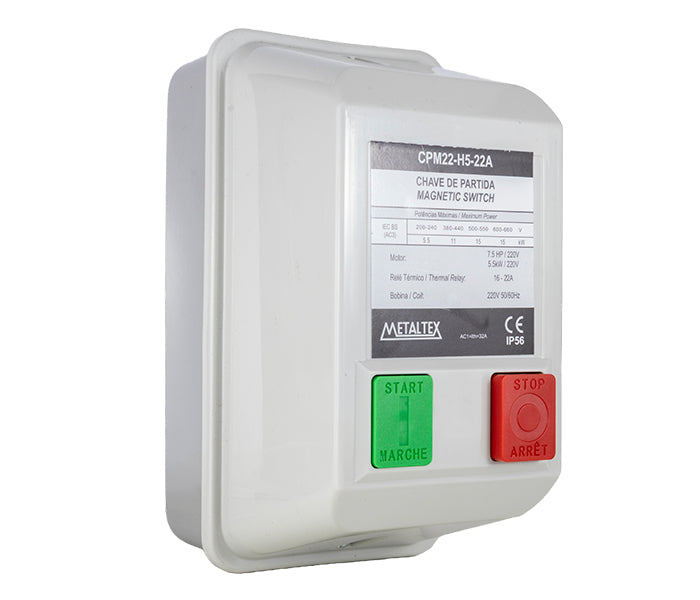

CPM22-H5-22A	11kW / 220VCA / 16 a 22A
CPM22-L5-18A	11kW / 380VCA / 12 a 18A

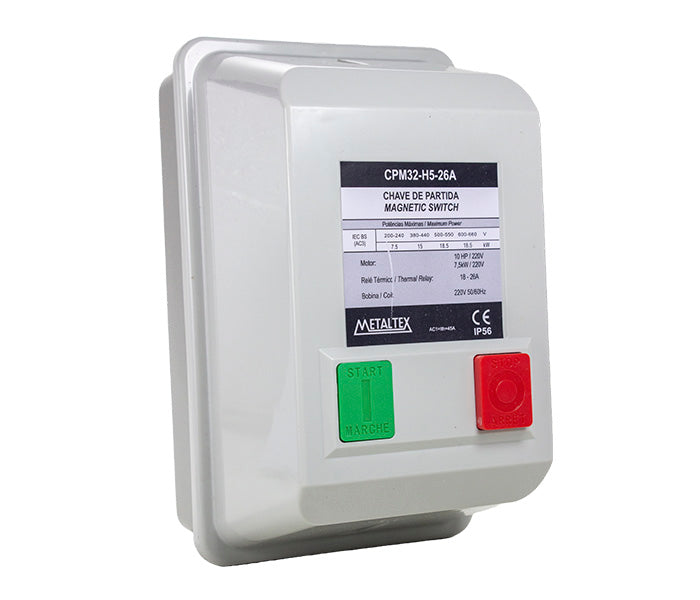

CPM32-H5-26A	15kW / 220VCA / 18 a 26A

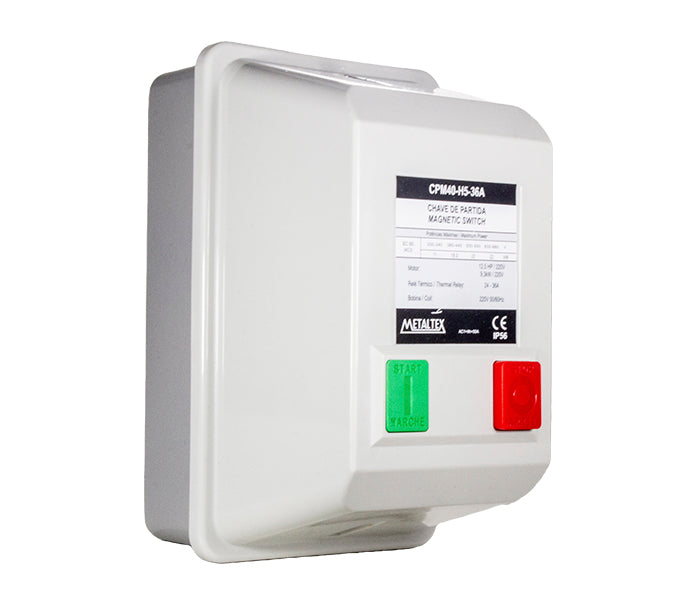

CPM40-H5-36A	18.5kW / 220VCA / 24 a 36A

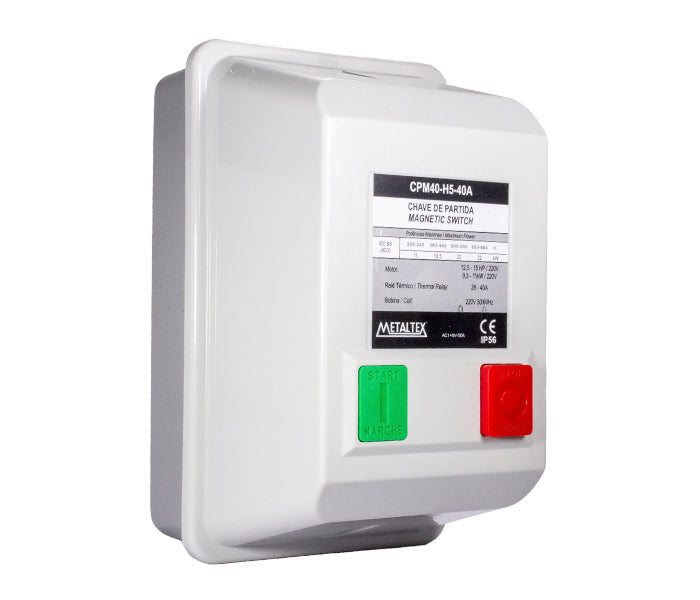

CPM40-H5-40A	18.5kW / 220VCA / 28 a 40A

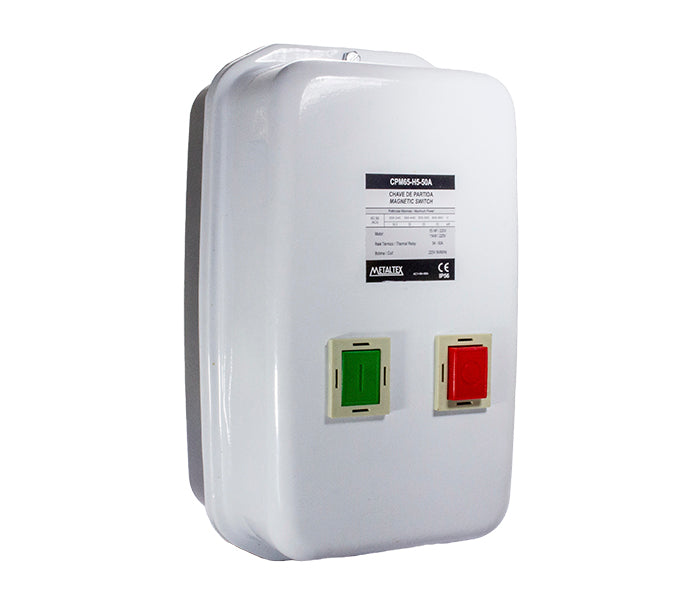

CPM65-H5-50A	22kW / 220VCA / 34 a 50A

Especificações Gerais

Modelo	Capacidade AC1 (Ith)	Contator															Contator + Relé térmico
		1 Fase						3 Fases									220VCA		380VCA		Modelo
		110V A	kW	HP	220V A	kW	HP	200V-220V A	kW	HP	380V-440V A	kW	HP	500V-550V A	kW	HP	HP	kW	HP	kW	Modelo
CPM12	25	25	0,5	0,7	25	1	1,3	13	3,5	4,7	12	5,5	7,4	7,5	7,5	10	CPM12-*1.6A	0,25-0,33	0,18-0,25	0,5-0,75	0,37-0,55
CPM12	25																	CPM12-*2.5A	0,5	0,37	1-1,5	0,75-1,1
CPM12	25																	CPM12-*4A	0,75-1	0,55-0,75	2	1,5
CPM12	25																	CPM12-*6A	1,5	1,1	3	2,2
CPM12	25																	CPM12-*9A	2-3	1,5-2,2	5	3,7
CPM12	25																	CPM12-*10A	2-3	1,5-2,2	5	3,7
CPM22	40	40	0,9	1,2	40	1,8	2,4	22	5,5	7,4	22	11	14,7	22	15	20	CPM22-*13A	4	3	7,5	5,5
CPM22	40																	CPM22-*18A	5-6	3,7-4,5	10	7,5
CPM22	40																	CPM22-*22A	7,5	5,5	12,5	9,2
CPM32	50	50	1,2	1,6	–	–	–	32	7,5	10	32	15	20	28	18,5	24,5	CPM32-*26A	10	7,5	15	11
CPM40	60	60	1,7	2,2	–	–	–	40	11	14,5	40	18,5	24,5	32	22	29,5	CPM40-*36A	12,5	9,3	20	15
CPM40	60																	CPM40-*40A	12,5-15	9,3-11	25	18,5
CPM65	100	–	–	–	–	–	–	65	18,5	24,5	65	30	40	60	33	44	CPM65-*50A	15	11	30	22
