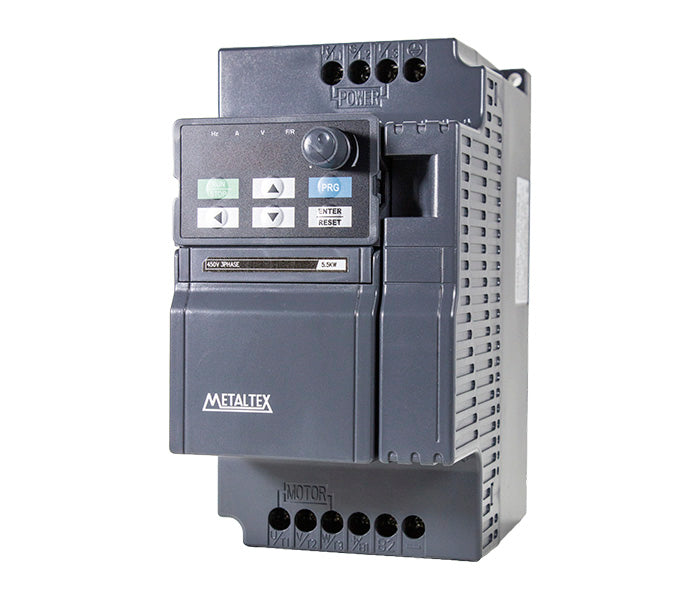

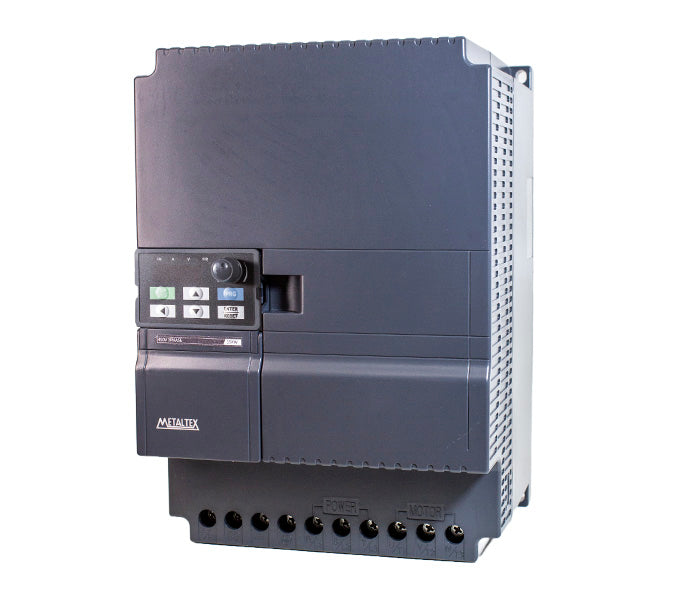

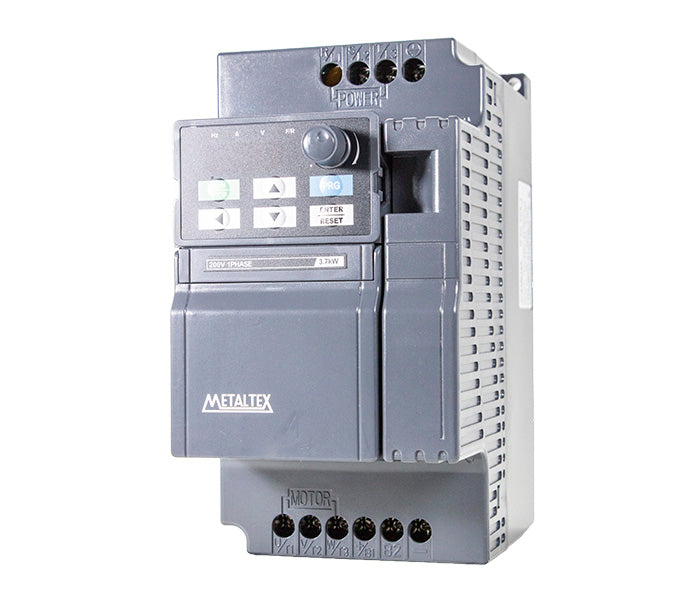

Inversor de Frequência IF20 Vetorial
CÓD: IF20-201-1
Descrição
Descrição
O IF20 é um inversor versátil para aplicações industriais de diferentes portes. Com modos de controle avançados, garante precisão e eficiência. Sua comunicação integrada facilita a integração em sistemas automatizados. É ideal para processos exigentes.
- Potência de 1 HP até 350 HP
- Controle escalar e vetorial sensorless
- Comunicação RS-485 Modbus-RTU
- Entradas multifunção e versões monofásicas
Selecione as opções abaixo
Lista de códigos
Lista de códigos
| Código | Descrição |
|---|---|

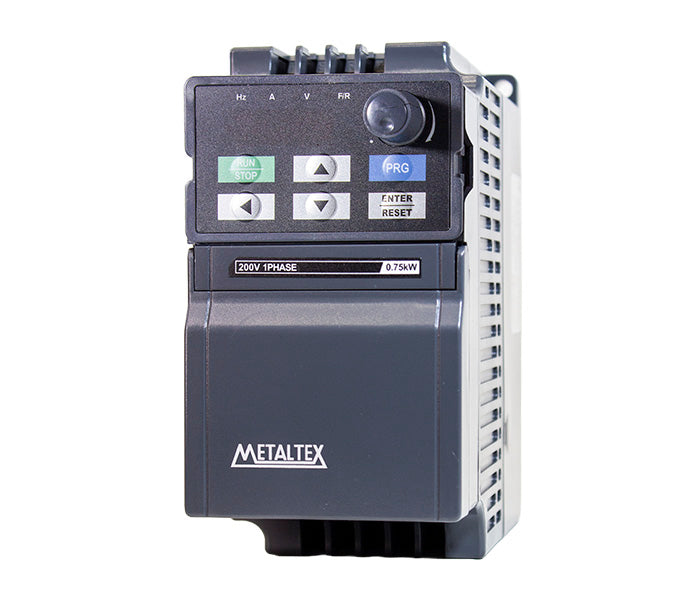

| IF20-201-1 | 1HP / 220V Monofásico |

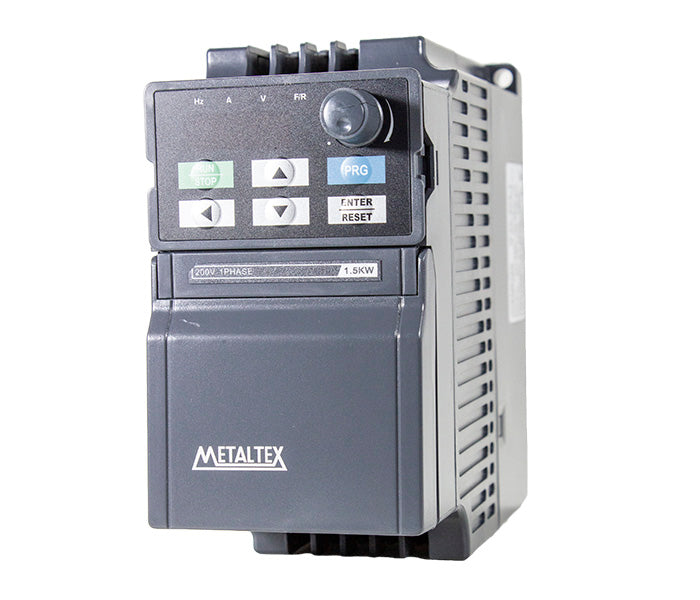

| IF20-202-1 | 2HP / 220V Monofásico |

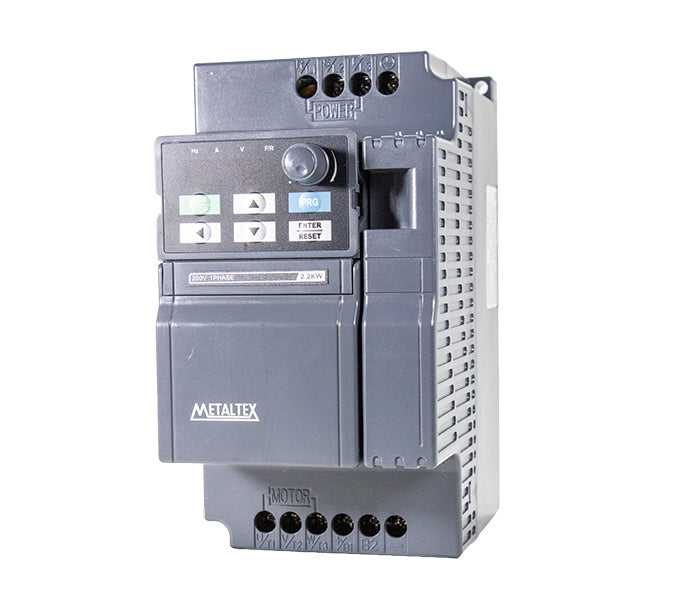

| IF20-203-1 | 3HP / 220V Monofásico |
| IF20-205-1 | 5HP / 220V Monofásico |

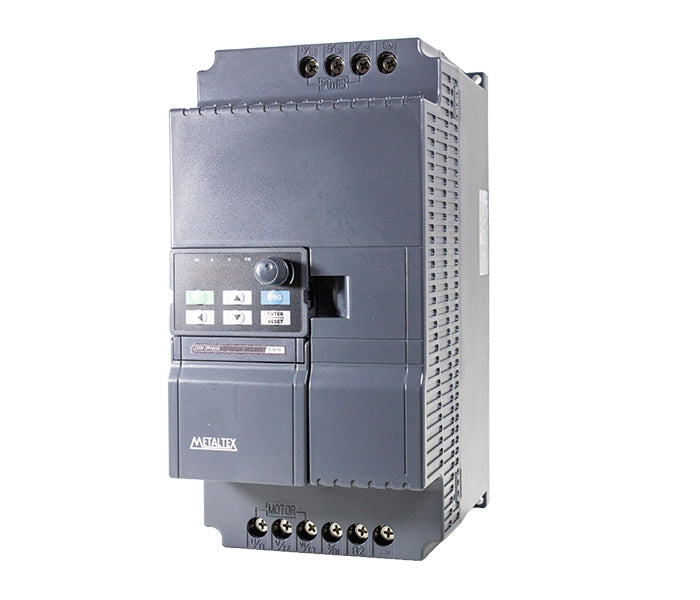

| IF20-208-3 | 7.5HP / 220V Monofásico |

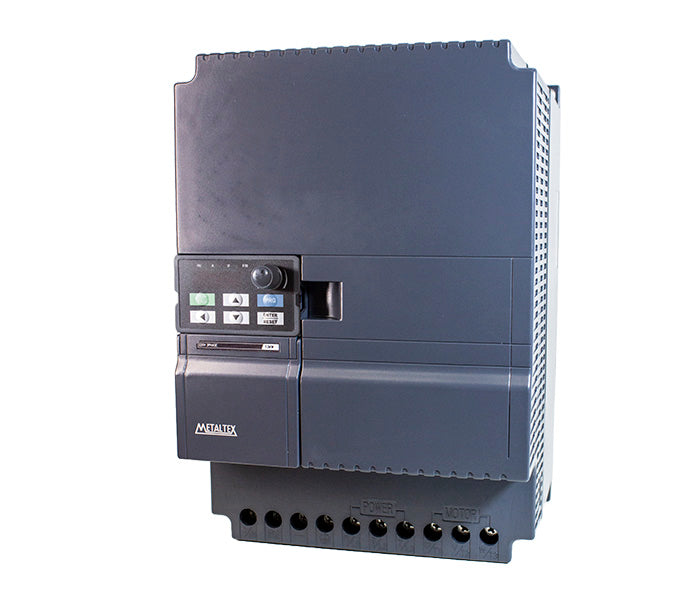

| IF20-210-3 | 10HP / 220V Monofásico |

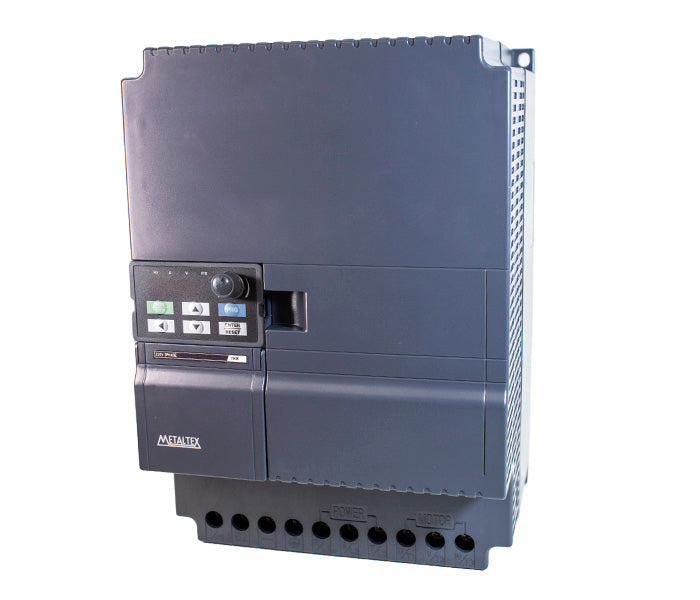

| IF20-215-3 | 15HP / 220V Monofásico |

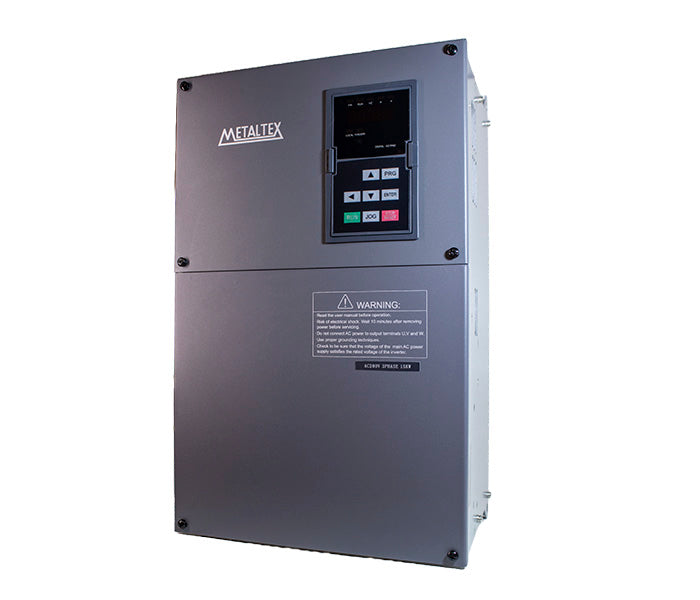

| IF20-220-3 | 20HP / 220V Monofásico |

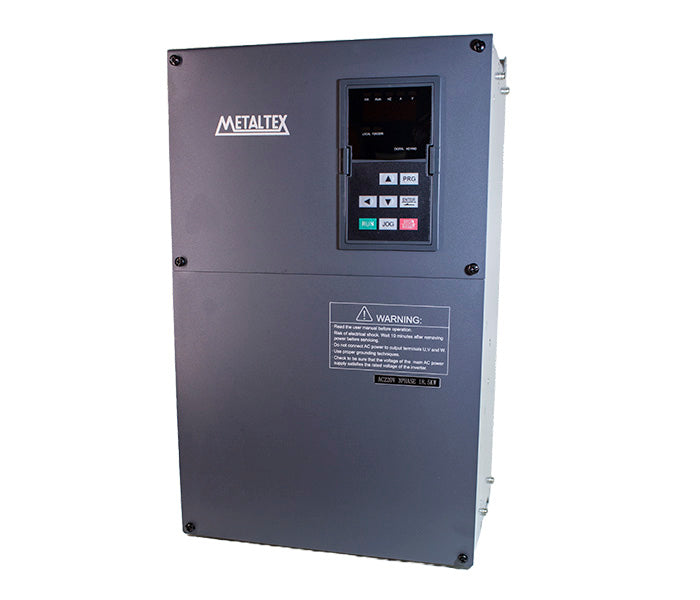

| IF20-225-3 | 25HP / 220V Monofásico |

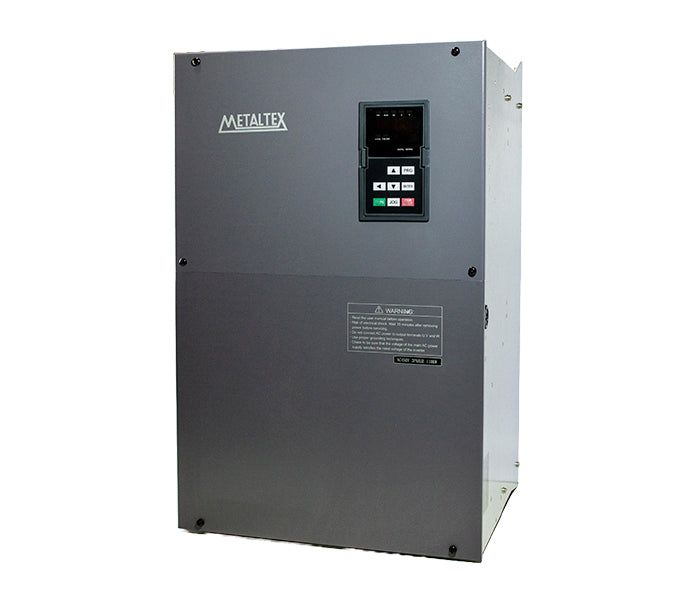

| IF20-230-3 | 30HP / 220V Monofásico |
| IF20-240-3 | 40HP / 220V Monofásico |

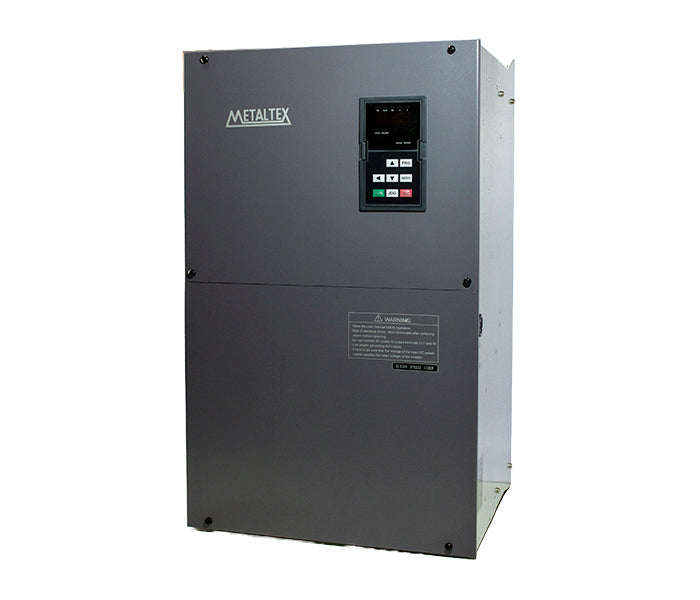

| IF20-250-3 | 50HP / 220V Monofásico |
| IF20-260-3 | 60HP / 220V Monofásico |
| IF20-275-3 | 75HP / 220V Monofásico |

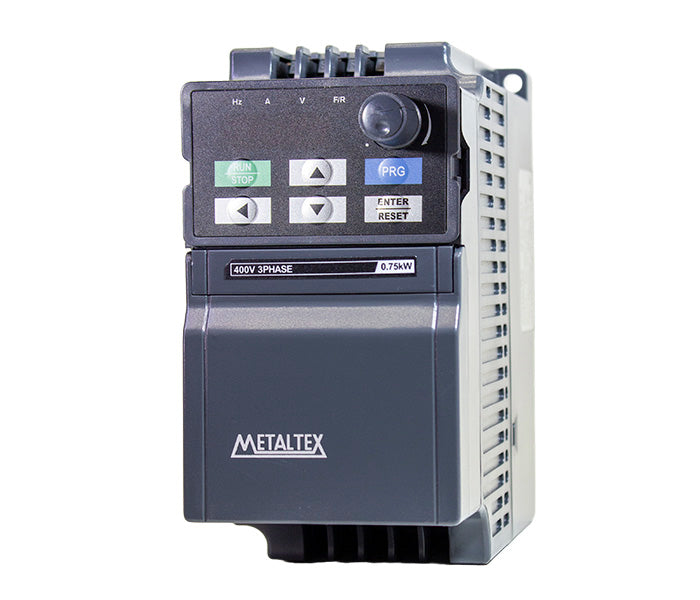

| IF20-401-3 | 1HP / 380V Trifásico |

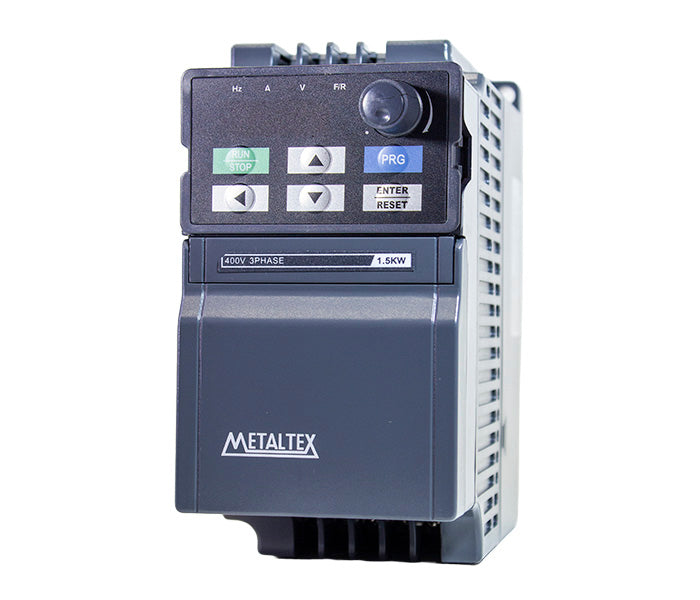

| IF20-402-3 | 2HP / 380V Trifásico |

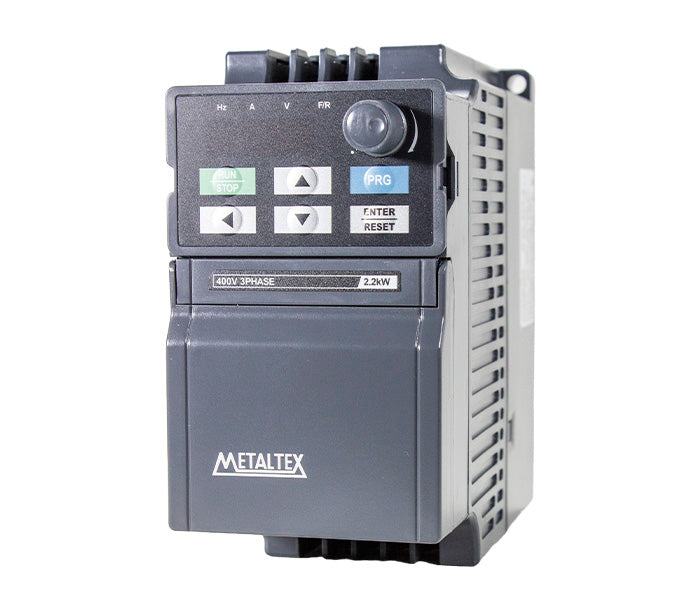

| IF20-403-3 | 3HP / 380V Trifásico |

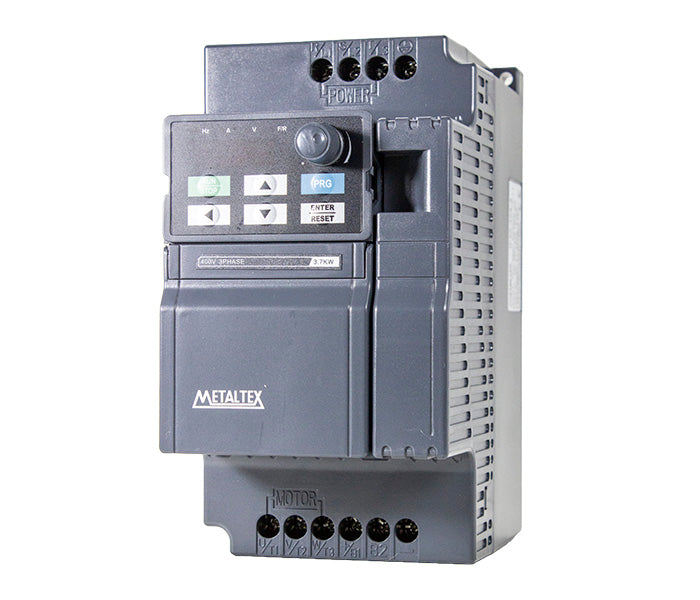

| IF20-405-3 | 5HP / 380V Trifásico |

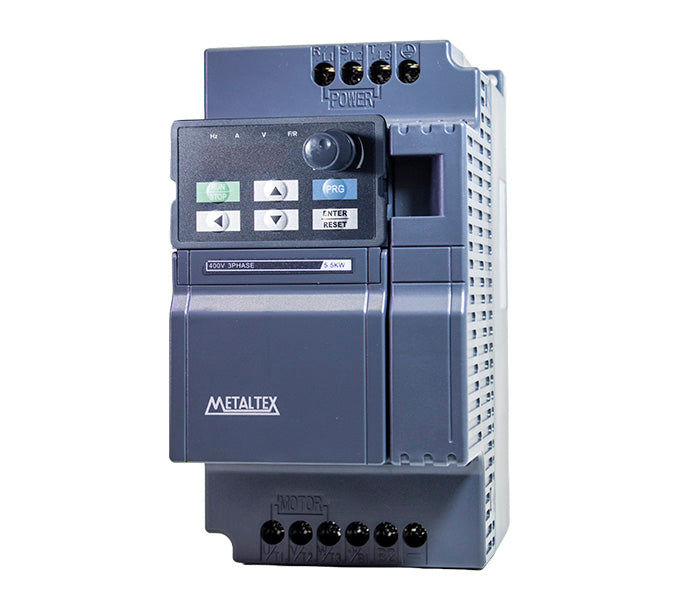

| IF20-408-3 | 7.5HP / 380V Trifásico |

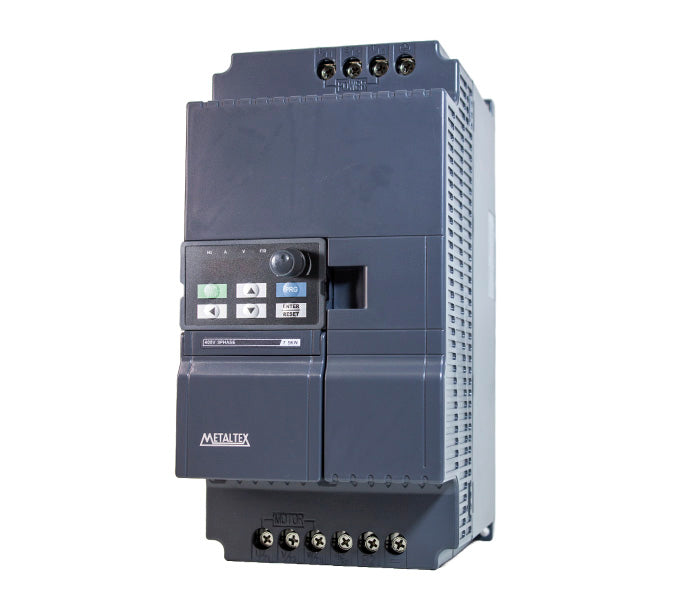

| IF20-410-3 | 10HP / 380V Trifásico |

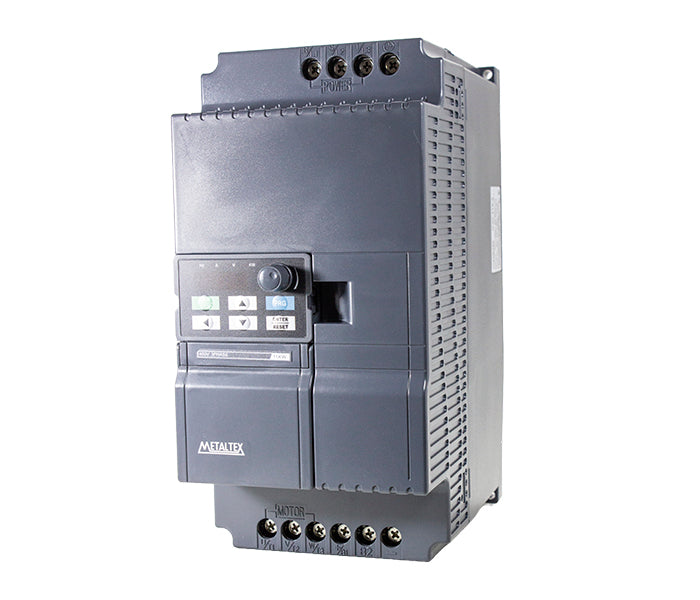

| IF20-415-3 | 15HP / 380V Trifásico |

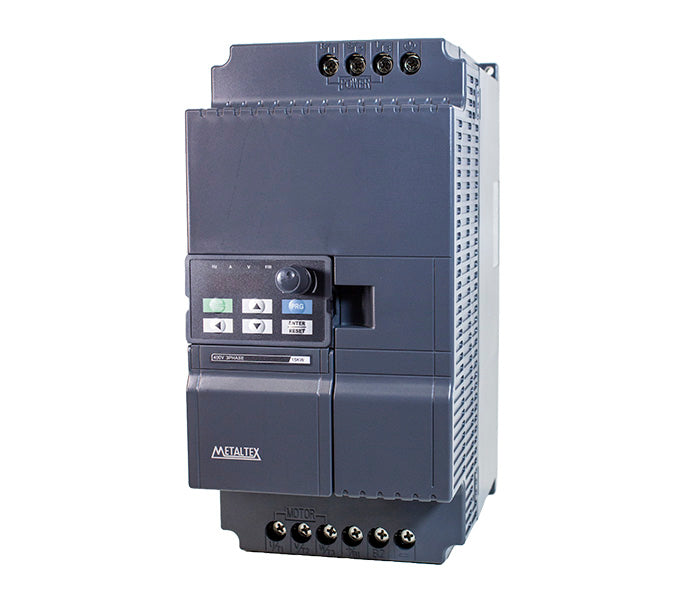

| IF20-420-3A | 20HP / 380V Trifásico |

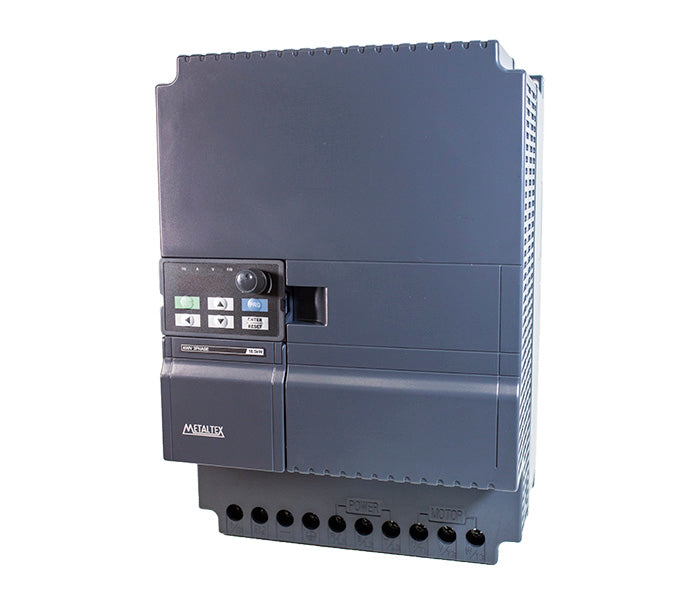

| IF20-425-3 | 25HP / 380V Trifásico |

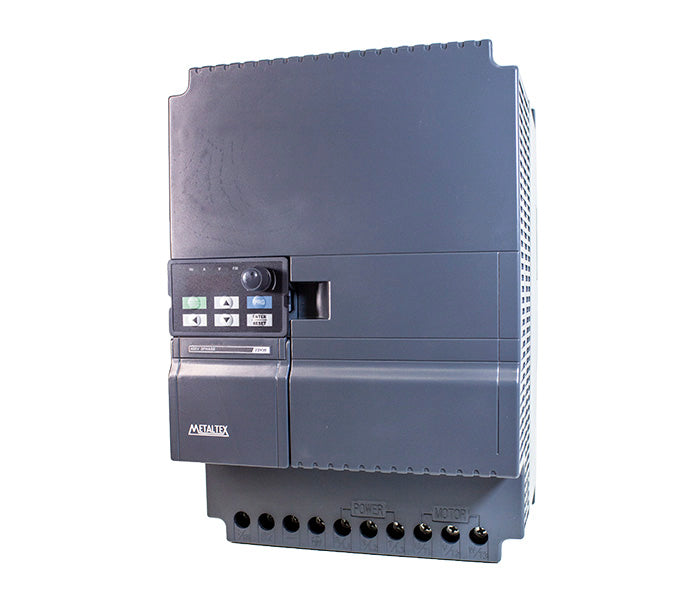

| IF20-430-3 | 30HP / 380V Trifásico |

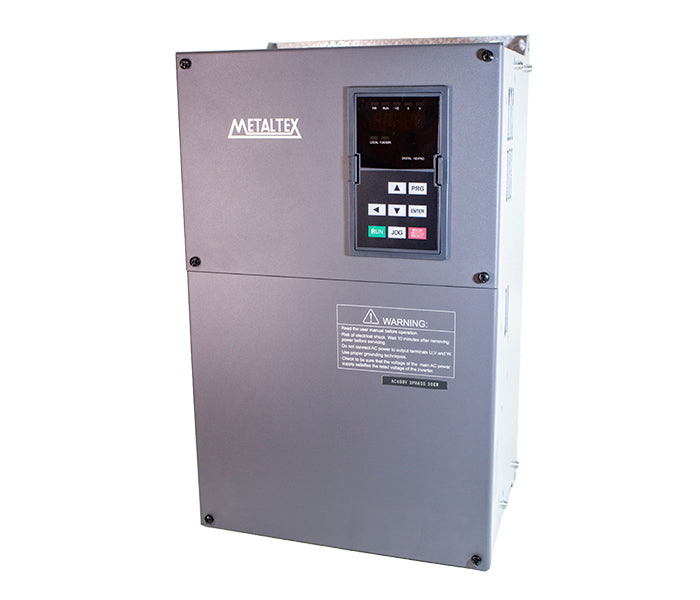

| IF20-440-3 | 40HP / 380V Trifásico |

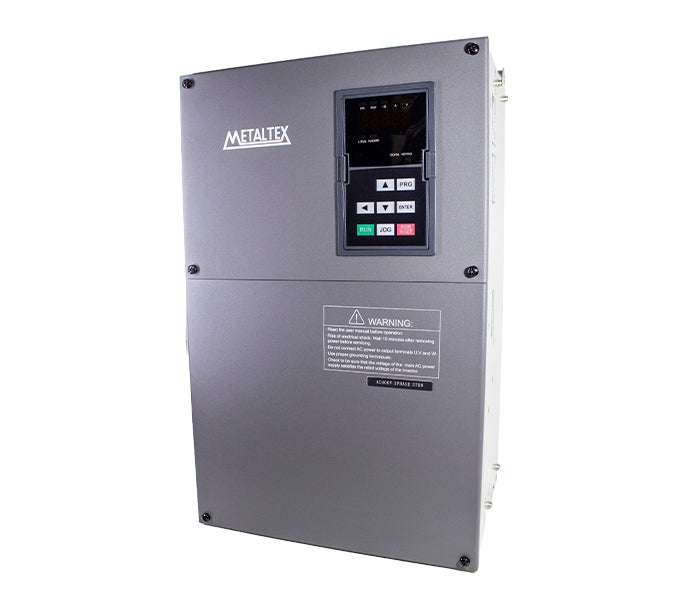

| IF20-450-3 | 50HP / 380V Trifásico |
| IF20-475-3 | 75HP / 380V Trifásico |

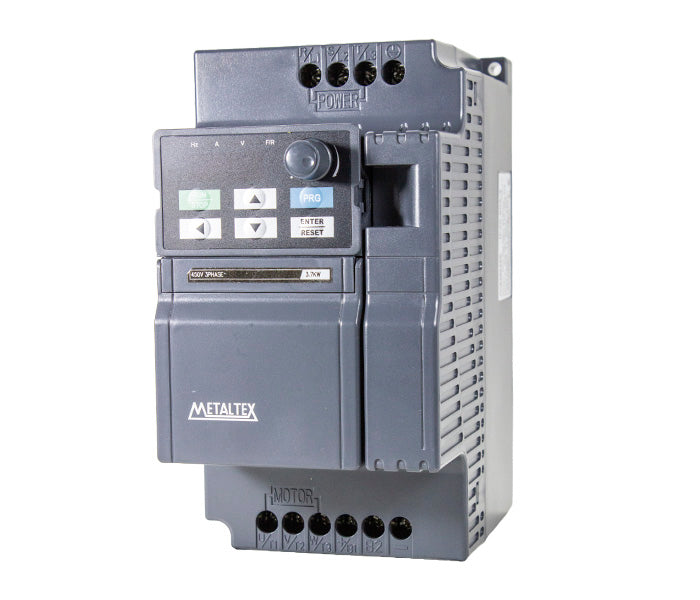

| IF20-505-3 | 5HP / 380/460V Trifásico |
| IF20-508-3 | 7.5HP / 380/460V Trifásico |
| IF20-5100-3 | 100HP / 380/460V Trifásico |

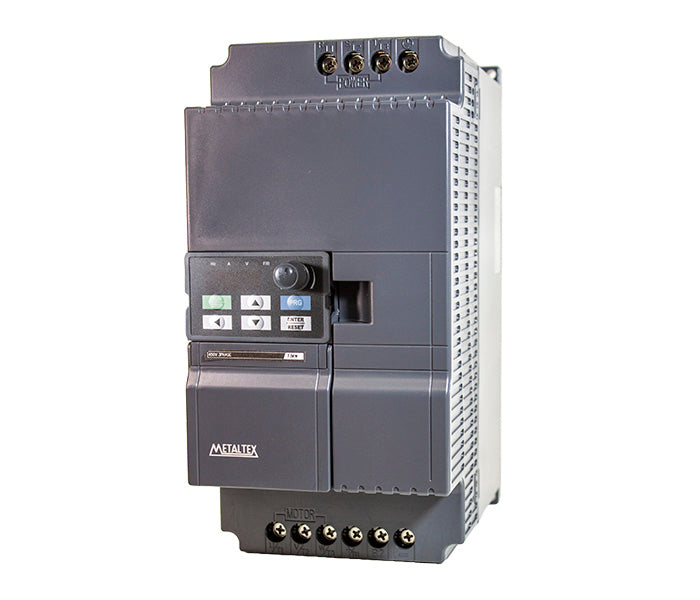

| IF20-510-3 | 10HP / 380/460V Trifásico |

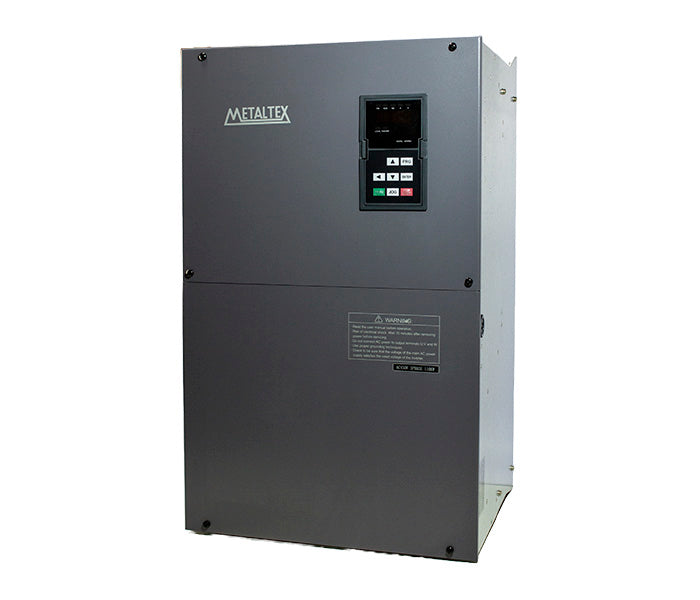

| IF20-5150-3 | 150HP / 380/460V Trifásico |

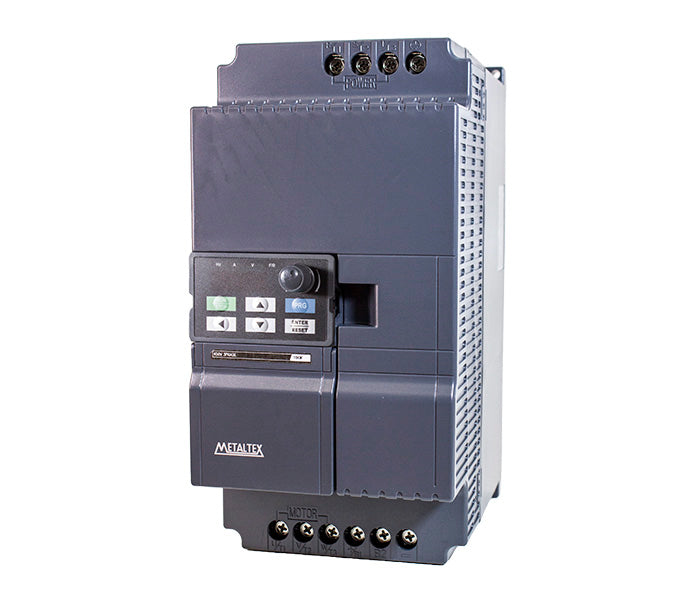

| IF20-515-3 | 15HP / 380/460V Trifásico |

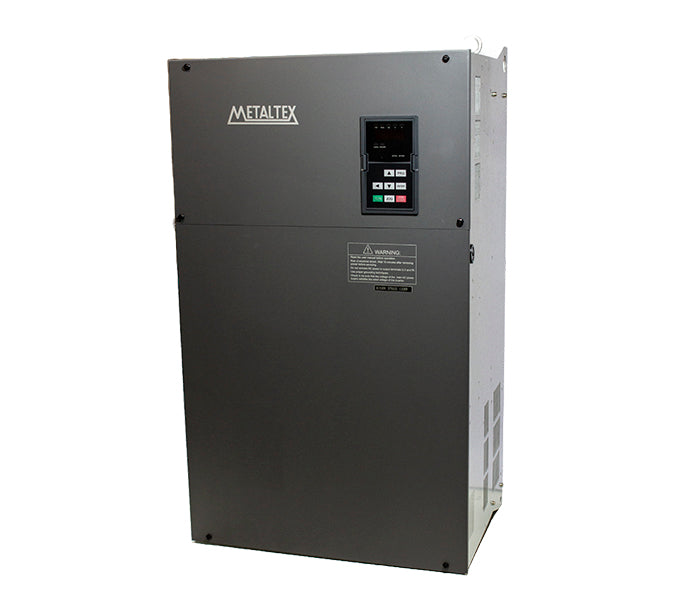

| IF20-5175-3 | 175HP / 380/460V Trifásico |

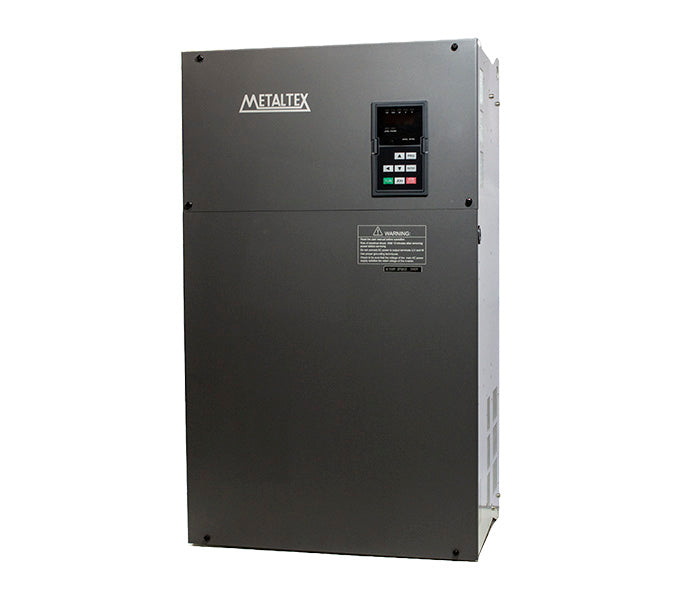

| IF20-5200-3 | 200HP / 380/460V Trifásico |
| IF20-520-3 | 20HP / 380/460V Trifásico |
| IF20-5250-3 | 250HP / 380/460V Trifásico |
| IF20-5300-3 | 300HP / 380/460V Trifásico |

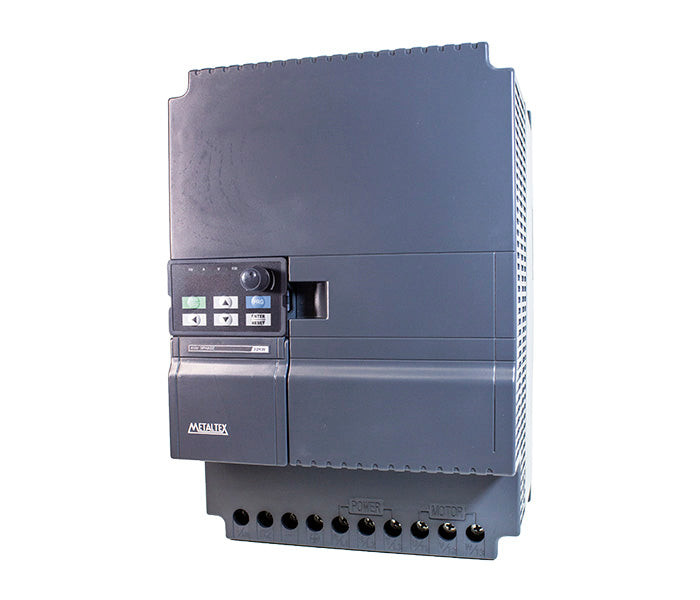

| IF20-530-3 | 30HP / 380/460V Trifásico |

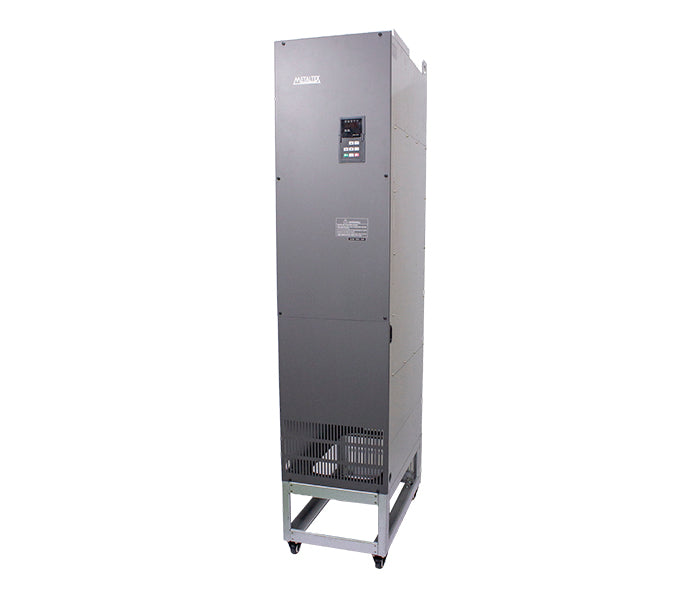

| IF20-5350-3 | 350HP / 380/460V Trifásico |

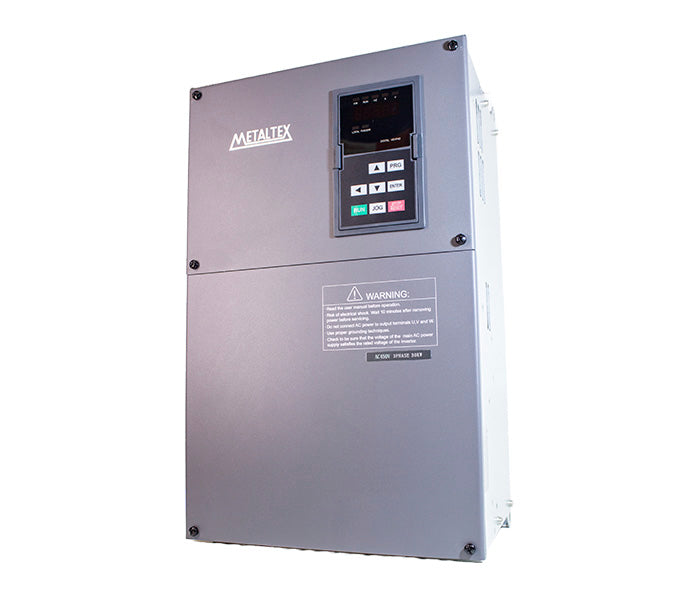

| IF20-540-3 | 40HP / 380/460V Trifásico |

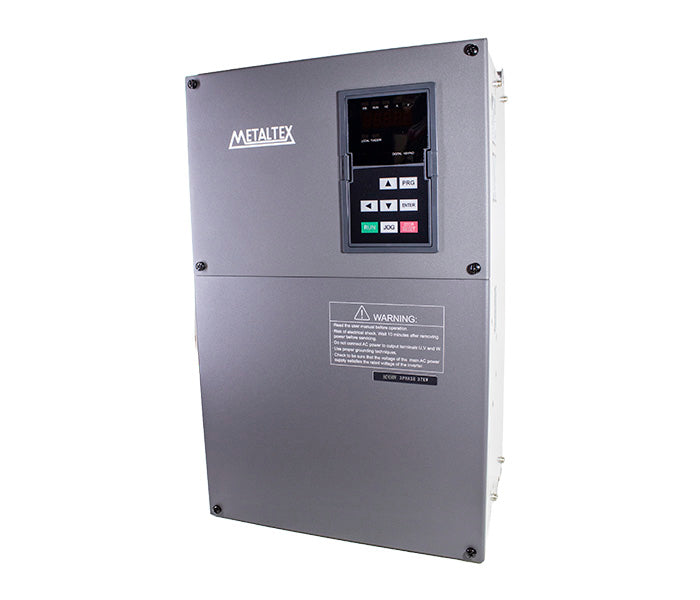

| IF20-550-3 | 50HP / 380/460V Trifásico |
| IF20-575-3 | 75HP / 380/460V Trifásico |
Especificações Gerais
Especificações Gerais
| Sistema de controle | Controle vetorial de fluxo sensorless (SFVC) |
| Frequência de saída | Controle escalar (V/F): 0 ~ 320 Hz Controle vetorial: 0 ~ 320 Hz |
| Resolução da frequência de saída pelo teclado | 0,1 Hz |
| Resolução da frequência de saída pela entrada analógica | Frequência máxima x 0,025% |
| Frequência de chaveamento¹ | 1 ~ 16 kHz |
| Torque de partida (SFVC) | 150% - 0,5 Hz |
| Faixa de velocidade (SFVC) | 1:100 |
| Precisão de velocidade (SFVC) | ±0,5% |
| Capacidade de sobrecarga da corrente nominal por 1 minuto | 150% |
| Capacidade de sobrecarga da corrente nominal por 3 segundos | 180% |
| Incremento de torque automático | Incorporado |
| Incremento de torque (customizado) | 0,1% ~ 30% |
| Curva V/F | Ajustável |
| Aceleração em curva S | Disponível |
| Tempo de aceleração e desaceleração² | 0,0 ~ 6500,0 segundos |
| Comunicação | Modbus-RTU RS-485 incorporada |
| Configuração de frequência | Teclado: Ajuste feito pelas teclas ▼▲ no painel de controle Sinal externo: Potenciômetro 10 kΩ / 0,5 W 0 ~ +10 VCC (impedância de 47 kΩ) 4-20 mA (impedância de 250 Ω) Entrada multifunção de 1 a 3 Modbus-RTU RS-485 |
| Configuração de operação | Teclado: Acionamento feito pela tecla RUN / STOP Entradas digitais: 4 terminais multifunção (NPN ou PNP)² Modbus-RTU RS-485 |
| Sinal de entrada multifunção | 6 entradas digitais NPN / PNP 1 entrada analógica 0-10 V 1 entrada analógica 0-10 V ou 4-20 mA |
| Sinal de saída multifunção | 1 saída digital transistor 1 saída relé reversível 1 saída analógica 0-10 V ou 0-20 mA |
| Refrigeração | Refrigeração forçada a ar |
