Motor de Passo MP 2 Fases
CÓD: MP42H047
Descrição
Descrição
O conjunto MP oferece alta precisão e controle de movimento. Seu ajuste fino garante desempenho otimizado. Possui proteção integrada para maior segurança. Ideal para aplicações industriais e CNC.
- Torque até 12 Nm
- Corrente ajustável até 5 A
- Proteção contra curto
- Frequência até 200 kHz
Selecione as opções abaixo
Lista de códigos
Lista de códigos
| Código | Descrição |
|---|---|

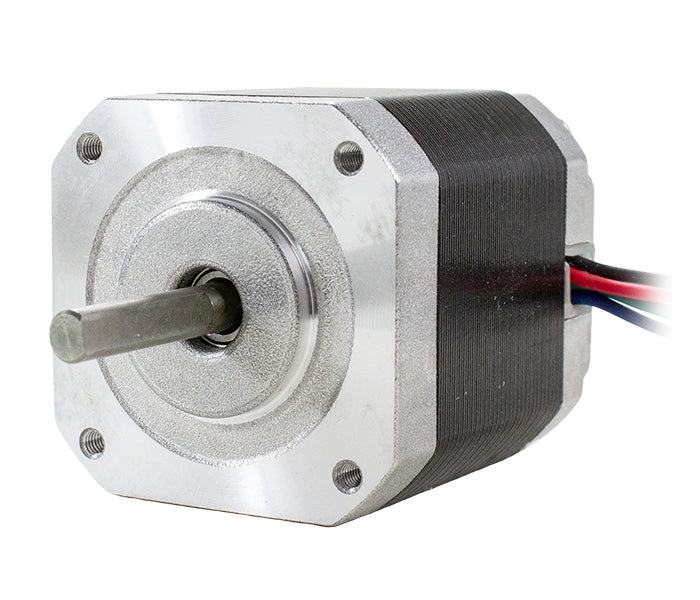

| MP42H047 | NEMA 17 / 1.2A 0.32Nm |

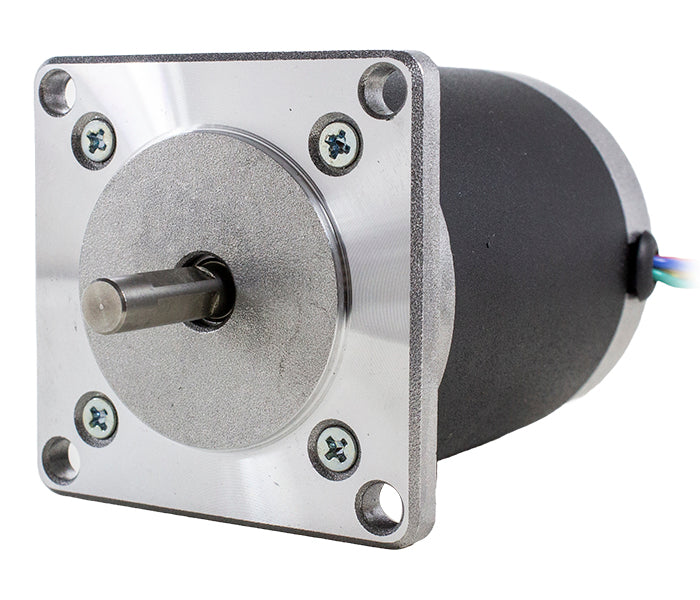

| MP57P076 | NEMA 23 / 1.2A 1.17Nm |

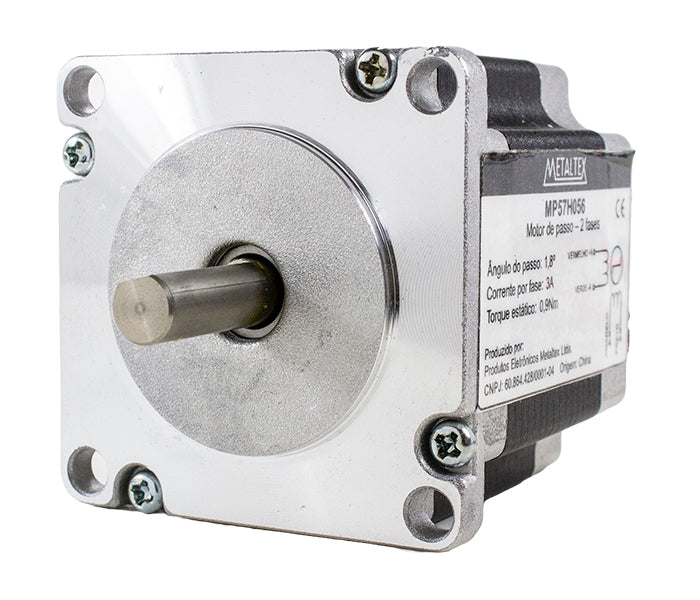

| MP57H056 | NEMA 23 / 3A 0.9Nm |

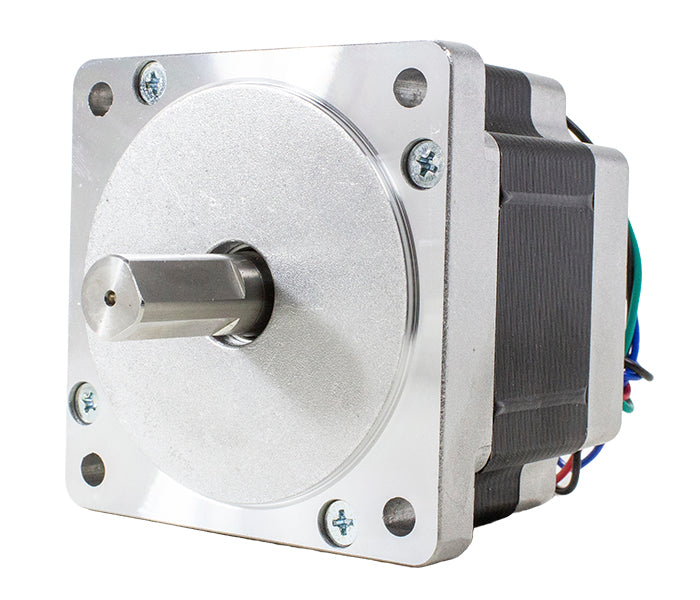

| MP86H065 | NEMA 34 / 2.8A 3.3Nm |

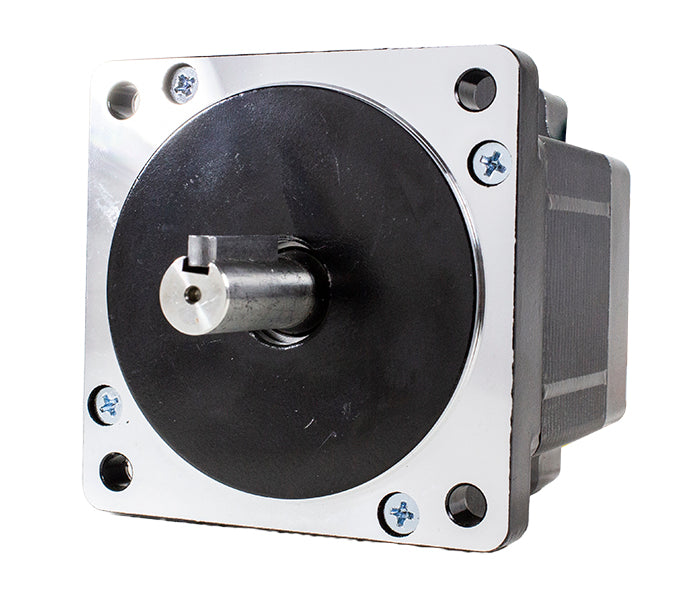

| MP86P080 | NEMA 34 / 3A 5.8Nm |

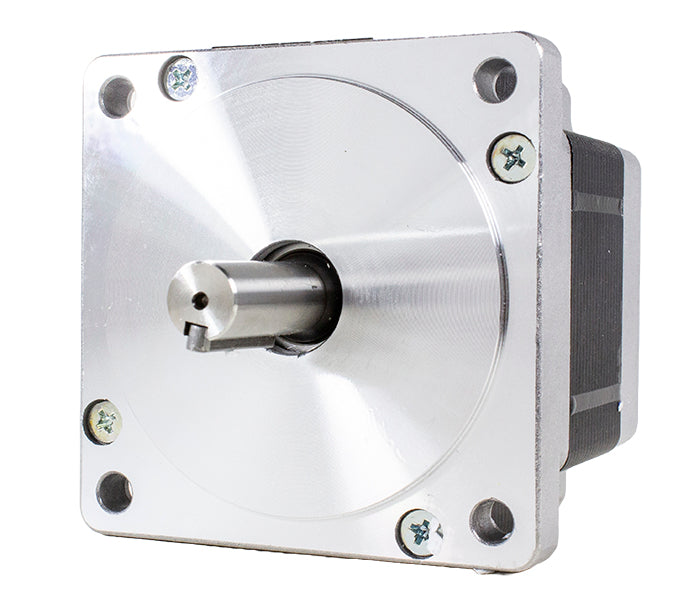

| MP86P065 | NEMA 34 / 4A 3.33Nm |

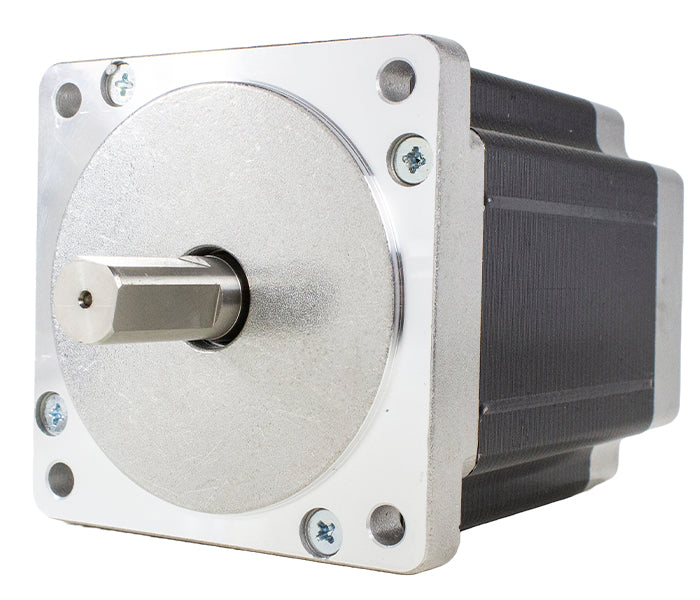

| MP86H114 | NEMA 34 / 4.2A 8.5Nm |

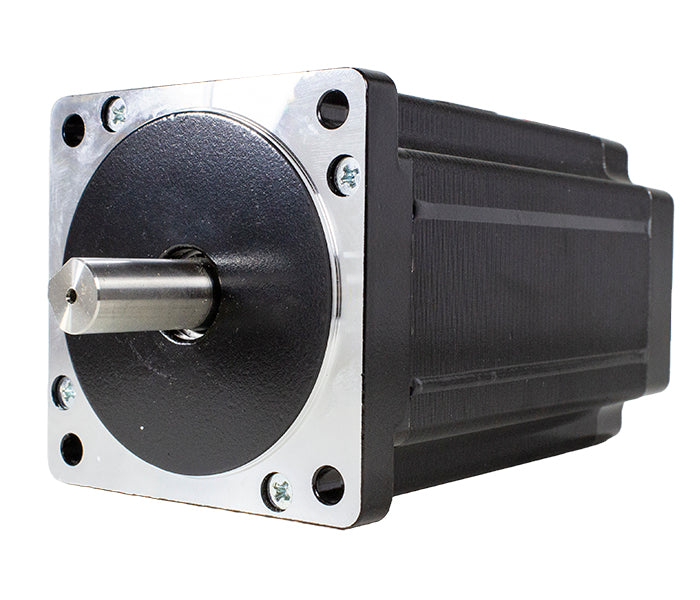

| MP86P150 | NEMA 34 / 4.2A 12Nm |
Especificações Gerais
Especificações Gerais
| Modelo | Mínimo | Máximo |
|---|---|---|
| SM556 | ||
| Tensão de entrada | 20 | 50 |
| Corrente de saída (A) | 0 | 5.6 |
| Corrente do sinal de entrada (mA) | 10 | 16 |
| Frequência do pulso de passo (KHz) | 0 | 200 |
| Resistência de isolação (MΩ) | 500 | – |
| Temperatura operação | 0 ~ 50 °C | |
| Temperatura de armazenamento | -20 ~ 65°C | |
| Umidade relativa | -40 °C ~ +70 °C | |
| Umidade relativa | 40 ~ 90% UR não condensável | |
| Resistência | 5.9m/s² Max. | |
| Proteção | Contra curto circuito | |
| Entradas digitais | Pulso (max. 200kHz), direção e inibição | |
Compare com as linhas
| Descrição |
O conjunto MP oferece alta precisão e controle de movimento. Seu ajuste fino garante desempenho otimizado. Possui proteção integrada para maior segurança. Ideal para aplicações industriais e CNC. Torque até 12 Nm Corrente ajustável até 5 A Proteção contra curto Frequência até 200 kHz |
Os motores DSY são ideais para aplicações de precisão. Com diferentes configurações, atendem diversas necessidades. Oferecem desempenho confiável e controle eficiente. São indicados para sistemas automatizados. Diversos modelos e torques Ângulos de passo variados Versões bipolar e unipolar Tensões de 5 a 12 V |
Os drives digitais MP são projetados para controle preciso de movimento. Com fácil instalação, garantem integração prática. Sua construção robusta assegura confiabilidade. São ideais para sistemas automatizados. Modelos MP42H047 e MP57H056 Estrutura compacta Conexões padronizadas Aplicações em automação |
|---|
